RU
3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
строжайше запрещено воспроизведение, даже частичное, этого руководства
FC66003946
Вер. 00
Панель управления для терминалов
FWECSA
ТЕРМИНАЛ ПОЛЬЗОВАТЕЛЯ

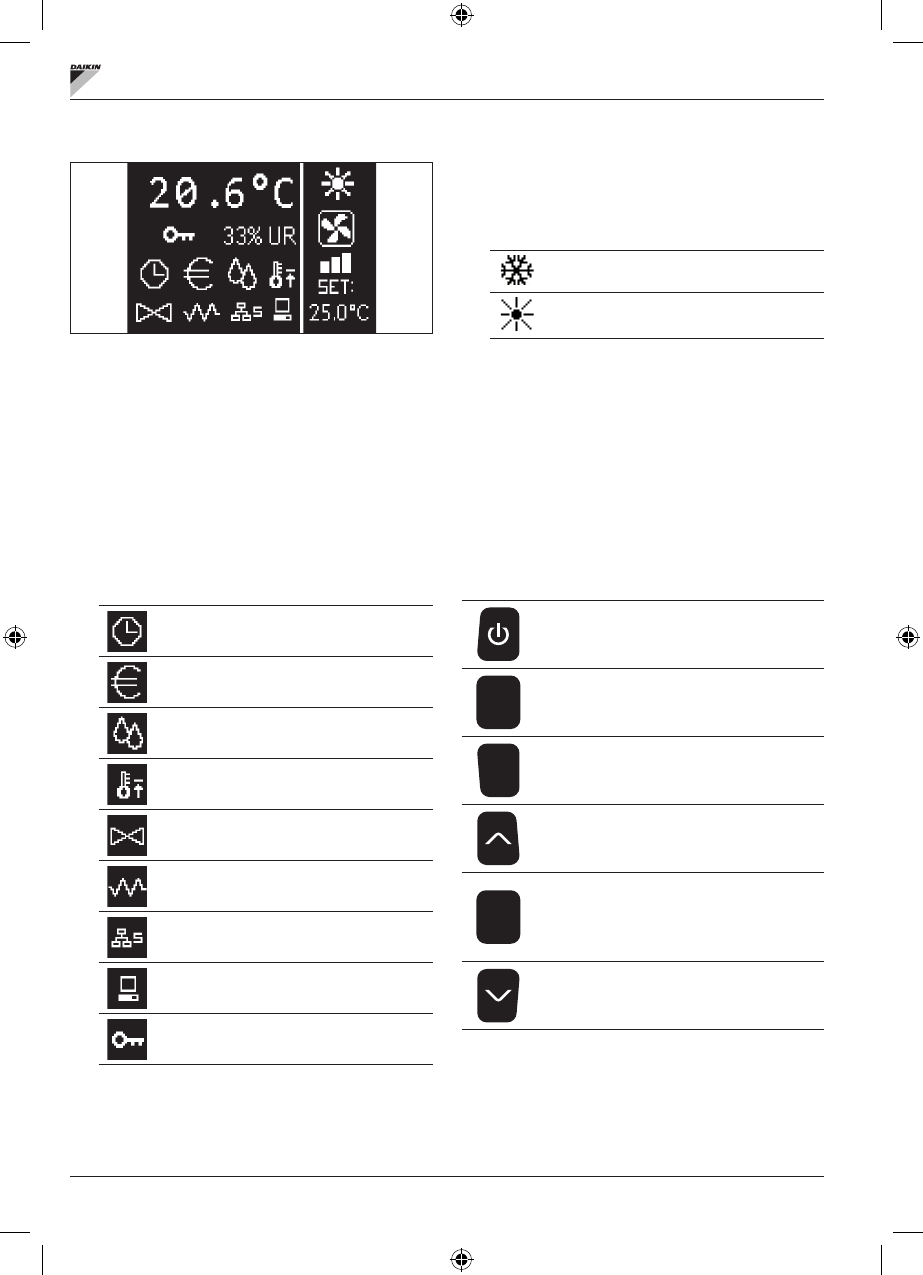

Главная страница резделена вертикальной линией на две части
(далее они будут называется как левое окно и правое окно).
В
левом окне
приводится следующая информация (сверху вниз и
справа налево):
•
температура помещения (измеряется удалённым датчиком
на терминале пользователя или датчиком, подключенным к
клеммной коробки платы Вх/Вых., согласно конфигурации)
•
влажность помещения (если датчик влажности установлен и
сконфигурирован)
•
условные знаки состояния:
подключены временные интервалы
подключена функция economy
работает осушение
подключена функция минимальной температуры
помещения
открыт/ы клапан/ы
подклечен/работает электрический
нагревательный элемент
подключена сеть SMALL на RS485
серийная связь
с системой мониторинга
клавиатура блокирована
•
сигнал тревоги: значок и указание типа сигнала тревоги
накладываются друг на друга в зоне, в которой выводятся
значки состояния.
В
правом окне
приводится следующая информация (сверху вниз)
•
указание рабочего режима
Режим
ОХЛАЖДЕНИЯ
Режим
ОТОПЛЕНИЯ
•
указание состояния вентиляции
•
указание ЗАДАННОГО значения температуры воздуха в
помещении
Если агрегат находится в состоянии ВЫКЛ, окно полностью занято
вертикальной надписью OFF
КЛАВИАТУРА
На дисплее 6 кнопок; далее приводятся основные функции каждой
кнопки.
КНОПКА ВКЛ/ВЫКЛ
•
включение/выключение агрегата
•
возврат на главную страницу
Prg
КНОПКА PRG
•
доступ в МЕНЮ
Mode
КНОПКА РЕЖИМА
•
изменяет режим работы (ОТОПЛЕНИЕ/
ОХЛАЖДЕНИЕ)
КНОПКА СО СТРЕЛКОЙ ВВЕРХ
•
изменяет значение/скорость вентиляции
•
прокрутка экрана
Set
КНОПКА УСТАВКИ
•
режим изменения УСТАВКИ/ВЕНТИЛЯЦИИ
•
подтверждает значение/возврат в режим
прокрутки экрана
КНОПКА СО СТРЕЛКОЙ ВНИЗ
•
изменяет значение/скорость вентиляции
•
прокрутка экрана
