IT

7

MANUALE D’USO

È severamente vietata la riproduzione anche parziale di questo manuale

FC66003946

Rev 00

Controllo per terminali

FWECSA

In ogni momento è possibile premere il tasto MODE per
accedere alla impostazione delle fasce orarie vere e proprie.
Ogni ora di ogni giorno della settimana (da LUNEDI a
DOMENICA) costituisce una fascia su cui l’utente può
scegliere se:
•  il ventilconvettore è in

OFF

•  il ventilconvettore funziona con setpoint

T1

•  il ventilconvettore funziona con setpoint

T2

•  il ventilconvettore funziona con setpoint

T3

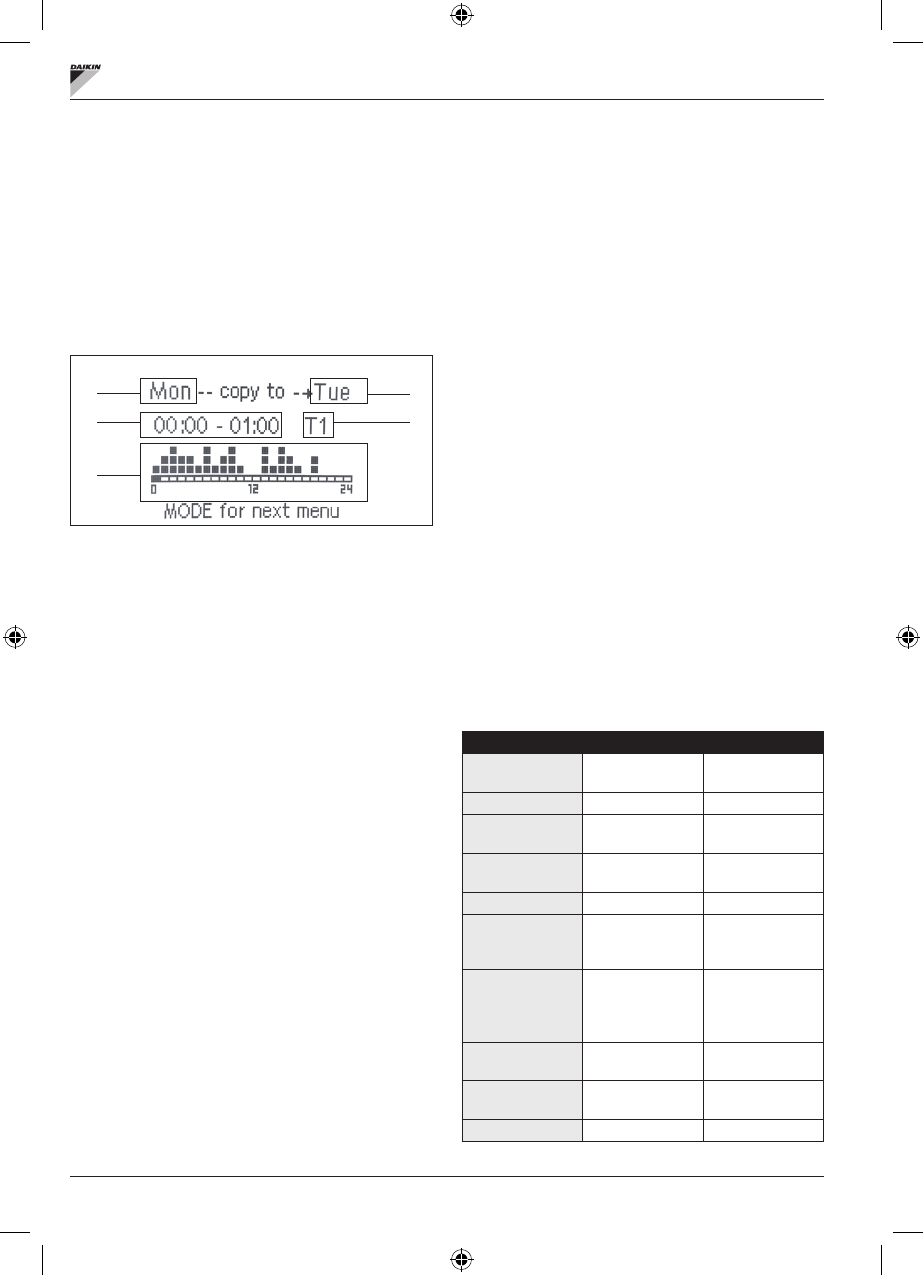

1

GIORNO (PRG per modificare)

2

FASCIA ORARIA (UP/DOWN per scorrere)

3

Giorno in cui duplicare (UP+MODE)

4

SET POINT

5

Visualizzazione profilo

I tasti FRECCIA UP/DOWN consentono di scorrere le 24
fasce orarie di ogni giorno della settimana; lo scorrimento è
indicato sia graficamente con il cursore scorrevole nella par te
inferiore del display, sia testualmente con l’aggiornamento
della fascia oraria in alto. Se si vuole modificare l’attributo
(OFF, T1, T2, T3) di una fascia premere il tasto SET per
entrare in modalità modifica, modificare l’attributo con i
tasti FRECCIA UP/DOWN e premere nuovamente SET per
confermare.
Per passare al giorno della settimana successivo premere
PRG. invece per duplicare un profilo da un giorno all’altro
premere contemporaneamente i tasti FRECCIA UP e MODE;
viene evidenziato il giorno in cui verrà copiato il profilo: per
modificarlo utilizzare i tasti FRECCIA UP/DOWN e confermare
con il tasto SET.

MENU E LISTE PARAMETRI

Per accedere al MENU premere il tasto PRG. Con i tasti
FRECCIA UP/DOWN si scorrono le varie voci del MENU che
sono nell’ordine:
•  MENU

CONFIGURAZIONE

 (accesso con password

10

):

vedere paragrafo dedicato

•  MENU

REGOLAZIONE

(accesso con password

77

):

vedere paragrafo dedicato

•  MENU

SETUP OROLOGIO

(accesso senza password):

impostazione di data, ora e giorno della settimana

•  MENU

FASCE ORARIE

 (accesso senza password)

•  MENU

RETE E CONNESSIONE

 (accesso con password

20

)

•  MENU

VISUALIZZAZIONE USCITE

: visualizzazione

dello stato delle uscite fisiche (sia digitali che 0-10V)
della scheda di potenza

•  MENU

TEST USCITE

 (accesso con password

30

):

forzatura delle uscite fisiche (sia digitali che 0-10V)
della scheda di potenza

•  MENU

INFO:

 visualizzazione di informazioni sul

software installato.

IL MENU CONFIGURAZIONE

ELENCO DEI PARAMETRI

DESCRIZIONE

DEFAULT

VALORI POSSIBILI

Tipo terminale
idronico

3 velocità

3 velocità; 4 velocità

Numero tubi

2 Tubi

2 Tubi; 4Tubi

Sonda aria

Interfaccia utente

Interfaccia utente
Scheda di potenza

Visualizzazione
temperatura

Celsius

Celsius
Fahrenheit

Tipo di ventilazione

Step

Step; Modulante

Configurazione
valvola

Non presente

Non presente
On/Off
Modulante

Commutazione
Estate/Inverno

Da tastiera/seriale

Da tastiera/seriale
Da Ingresso digitale
Auto su temp.acqua
Auto su temp.aria

Configurazione
DOUT

Nessun utilizzo

(vedi paragrafo
dedicato)

Logica uscita
digitale

N.A.

N.A.
N.C.

Resistenza presente No

No/Si

1

3

2

5

4
