FC66003946
Rév 00

MANUEL D'UTILISATION

La reproduction totale ou par tielle de ce catalogue est strictement interdite.

FR

22

FWECSA

Contrôle pour terminaux

FWB-FWP

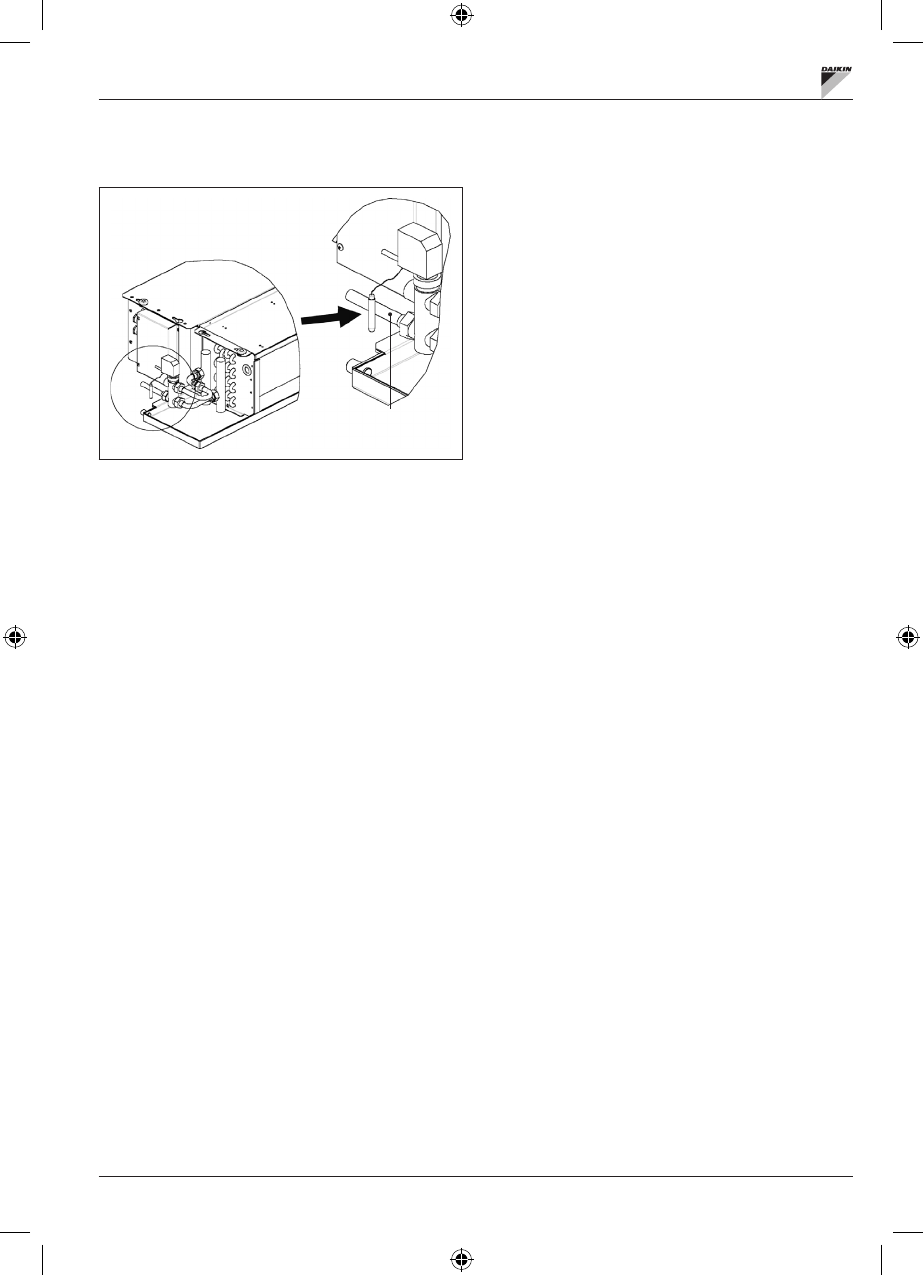

Exemple, vannes montées sur le côté gauche :

Tuyau installation à la
charge de l'utilisateur

•

En ce qui concerne les unités FWB-FWP sans vannes,
pour les installations à deux tuyaux, la sonde de
l'eau doit être positionnée sur le tuyau à l'entrée de
l'échangeur.

•

En ce qui concerne les unités FWB-FWP sans vannes,
pour les installations à quatre tuyaux, la sonde de l'eau
doit être positionnée à l'entrée de l'échangeur du circuit
de chauffage.

INSTALLATION DU TERMINAL DE

L'UTILISATEUR

Choisir une zone pour l'installation du panneau de commande
facilement accessible pour la configuration des fonctions et
efficace pour relever la température ambiante (au moins
1,5 m du sol). Éviter donc :

•

les positions exposées directement au rayonnement
solaire :

•

les positions soumises aux courants directs d'air chaud
ou froid ;

•

d'interposer les obstacles qui empêchent le relevé
correct de la température (rideaux ou meubles) :

•

présence constante de vapeur d'eau (cuisines, etc.) ;

•

de couvrir ou d'encastrer le panneau au mur.

Pour l'installation de la commande murale, il est conseillé
d'utiliser un boîtier encastrable électrique 503, derrière la
commande, pour le logement des câbles. Pour le montage,
suivre les instructions suivantes :

•

Enlever la vis de fermeture de la commande

(figure 13)

.

•

En cas d'utilisation d'un boîtier encastrable électrique
503, faire passer les câbles à travers la fente de la base
de la commande et utiliser pour la fixation les trous
prévus à cet effet

(figure 13)

.

•

Sinon, percer le mur où l'on souhaite installer la
commande, en correspondance des fentes de fixation
situées à la base de la commande. Utiliser la base de
la commande comme gabarit pour le perçage. Passer
les câbles dans la fente de la base et la fixer avec des
tasseaux sur le mur précédemment percé

(figure 14)

.

•

Raccorder la borne à la car te de l'écran.

•

Refermer la commande en utilisant la vis de fermeture.

Le raccordement entre le panneau de commande et la car te
I/O doit être effectué en utilisant les connecteurs à 2 bornes
des ondes convoyées présentes sur les deux dispositifs
(voir le schéma électrique). En présence de la car te I/O, il
y a deux connecteurs pour le raccordement : l'effet est le
même que l'on se connecte à l'un ou à l'autre. Il est conseillé
d'utiliser un câble pour les réseaux de données constitué
d'un couple de conducteurs twistés et blindage. Il est
conseillé également de raccorder le conducteur de blindage
à la borne (-) aussi bien sur le terminal de l'utilisateur que sur
la car te I/O

(figure 19)

.
