Controllo per terminali

FWECSA

INTERFACCIA UTENTE

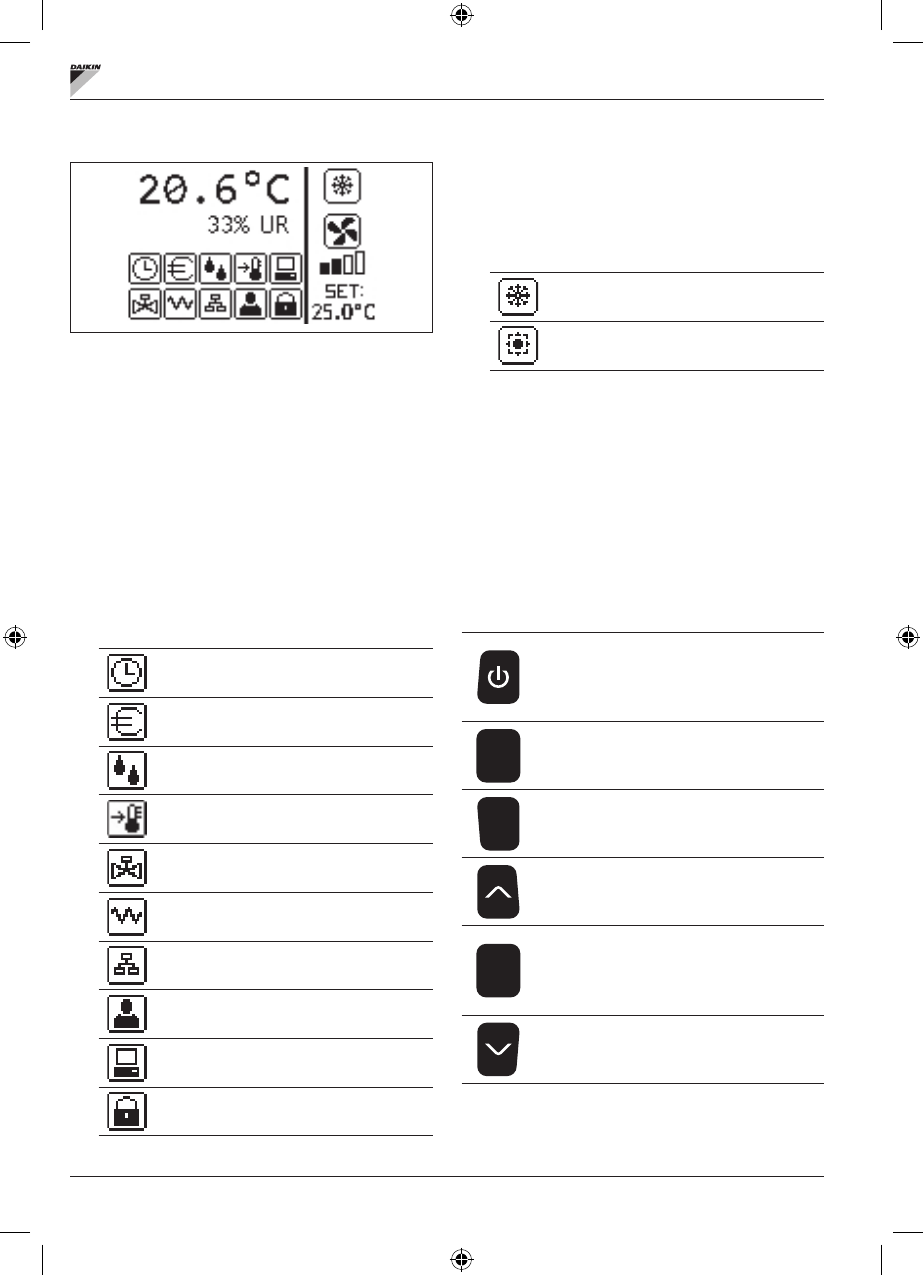

La schermata principale è suddivisa in due riquadri (che nel
seguito verranno indicati come riquadro sx e riquadro dx)
divisi da una linea ver ticale di separazione.
Nel

riquadro sx

 sono ripor tate le seguenti informazioni

(dall’alto verso il basso e da sx verso dx):
•  temperatura ambiente (letta dalla sonda remota a bordo

dell’interfaccia utente oppure dalla sonda collegata alla
morsettiera della scheda di potenza secondo quanto
configurato)

•  umidità ambiente (qualora la sonda umidità sia presente

e configurata)

•  simboli di stato:

fasce orarie attive

funzione economy attiva

deumidifica in funzione

funzione minima temperatura ambiente
abilitata

valvola/e aper ta/e

resistenza elettrica attiva

Comando SLAVE di rete SMALL

Comando MASTER di rete SMALL

comunicazione seriale
con sistema di supervisione

tastiera bloccata

•  segnalazione di allarme: simbolo e indicazione del tipo

di allarme si sovrappongono all’area normalmente
dedicata alla visualizzazione dei simboli di stato.

Nel

riquadro dx

 sono ripor tate le seguenti informazioni

(dall’alto verso il basso)
•  indicazione della modalità di funzionamento

Modalità

RAFFREDDAMENTO

Modalità

RISCALDAMENTO

•  indicazione dello stato della ventilazione
•  indicazione del valore di SET di temperatura aria

ambiente

Se il terminale idronico è in OFF il riquadro è interamente
occupato dalla scritta OFF in ver ticale.

TASTIERA

I tasti dell’interfaccia utente sono 6; di seguito sono indicate
le funzioni basilari associate a ciascun tasto.

TASTO ON/OFF

•  accensione/spegnimento terminale

idronico

•  ritorno alla schermata principale

Prg

TASTO PRG

•  accesso al MENU

Mode

TASTO MODE

•  modifica modalità di funzionamento

(RISCALDAMENTO/RAFFREDDAMENTO)

TASTO FRECCIA UP

•  modifica valori/velocità di ventilazione
•  scorrimento schermate

Set

TASTO SET

•  modalità modifica SET/VENTILAZIONE
•  conferma valore/ritorno in modalità

scorrimento schermate

TASTO FRECCIA DOWN

•  modifica valori/velocità di ventilazione
•  scorrimento schermate
