FC66003946
Вер. 00

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

строжайше запрещено воспроизведение, даже частичное, этого руководства

FWECSA

Панель управления для терминалов

FWB-FWP

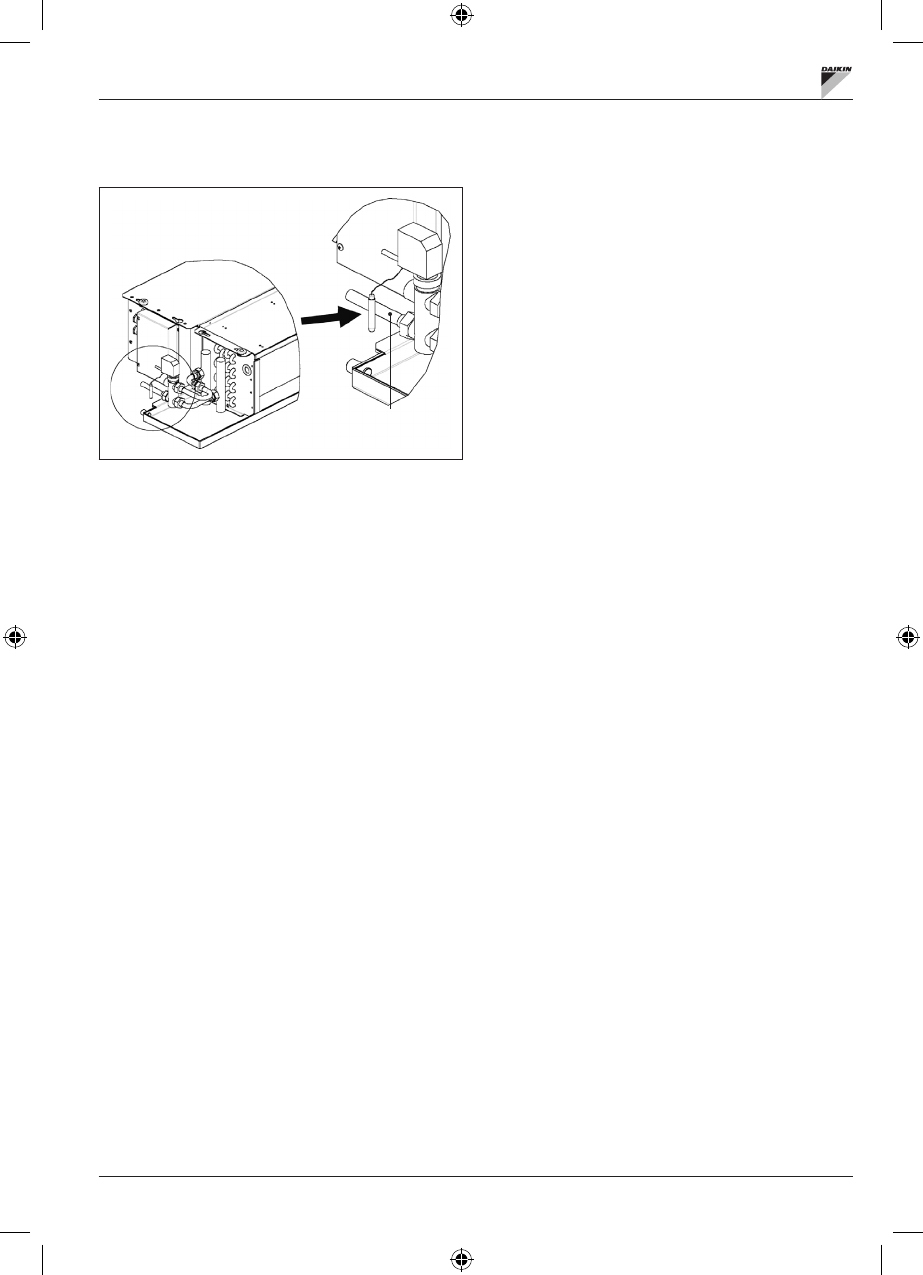

Пример клапанов, установленных с левой стороны:

Труба системы
устанавливается клиентом

•

Для агрегата FWB-FWP без клапанов, на системах с 4 трубами,
датчик воды устанавливается на входной трубе теплообменника.

•

На агрегате FWB-FWP без клапанов, на системах с 4
трубами, водный датчик устанавливается на входной трубе
теплообменника контура отопления контура отопления.

УСТАНОВКА ТЕРМИНАЛА ПОЛЬЗОВАТЕЛЯ

Выбрать зону установки панели управления , доступ к которой
свободен, для установки функций и для эффективного измерения
температуры в помещении (не менее 1,5 м от пола). Следовательно,
избегать:

•

позиций, под прямыми солнечными лучами:

•

позиций, на которые направлен прямой поток холодного или
горячего воздуха;

•

нахождение помех, которые мешают правильному измерению
температуры (шторы или мебель);

•

постоянное наличие водного пара (кухня и т.д.);

•

закрывать или встраивать панель в стену.

Для установки настенного пульта управления рекомендуется
использовать встраиваемую электрическую коробку с разъёмами
503, с задней стороны контроллера для установки кабелей. Чтобы
выполнить сборку, следовать настоящим операциям:

•

Снять закрывающий винт контроллера

(рисунок 13)

•

При использовании встраиваемой электромонтажной коробки с
разводами 503, пропустить кабели через щелевидные отверстия
на основании панели управления и использовать для крепления
специально предназначенные отверстия

(рисунок 13)

•

В противном случае, выполнить отверстия в стене, на которую
устанавливается контроллер, в соответствии с крепежными
петлями у основания контроллера. Использовать основание
контроллера как шаблон чтобы выполнить отверстия. Провести
кабели через отверстия на основании и закрепить с помощью
вставок к стене, где были выполнены отверстия

(рисунок 14)

•

Соединить зажим к плате дисплея.

•

Закрыть контроллер с помощью закрывающего винта.

Связь между панелью управления и платой ВХ/ВЫХ выполняется
с помощью разъёмов с клеммами на ЛЭМ, которые есть на обоих
устройствах (смотреть электросхему). Если на плате ВХ/ВЫХ есть
два разъёма для подключения: можно подключиться к любому
из них. Рекомендуется использовать сетевой кабель данных,
который состоит из пары витых проводов и экранирования. Также
рекомендуется соединить провод экранирования к лемме (-) как со
стороны терминала пользователя, так и со стороны платы ВХ/ВЫХ

(рисунок 19)
