PT

21

MANUAL DE UTILIZAÇÃO

É expressamente proibida a reprodução mesmo parcial deste manual

FC66003946

Rev 00

Controlo para terminais

FWECSA

FWV, FWL, FWM, FWZ, FWR, FWS

Utilizar o por ta-sonda adesivo em plástico fornecido:

•

Ventiloconvector sem base

(figura 05)

•

Ventiloconvector com base

(figura 06)

•

Ventiloconvector com aspiração frontal

(figura 07)

INSTALAÇÃO DA SONDA DE HUMIDADE

A sonda de humidade é um acessório opcional. Se presente,
esta é ligada aos terminais SU-SU da placa I/O. O sensor da
sonda pode ser posicionado de modo a ser investido pelo
fluxo de ar em aspiração da unidade (se presente também
a sonda de temperatura remota unir em conjunto como
indicado na figura em seguida) ou então em qualquer outro
ponto no ambiente sujeito a regulação da temperatura e da
humidade.

É também possível posicionar o sensor da sonda no interior
do terminal do utilizador usando o ponto de fixação na base
do terminal

(figura 08)

.

O cabo fornecido com o sensor de humidade está equipado
com ecrã. Não é necessário ligar esse ecrã à placa I/O.
Caso a leitura de humidade relativa seja disturbada junto aos
cabos de potência ou outro, ligar o o ecrã acima mencionado
ao terminal GND da por ta de série RS485.

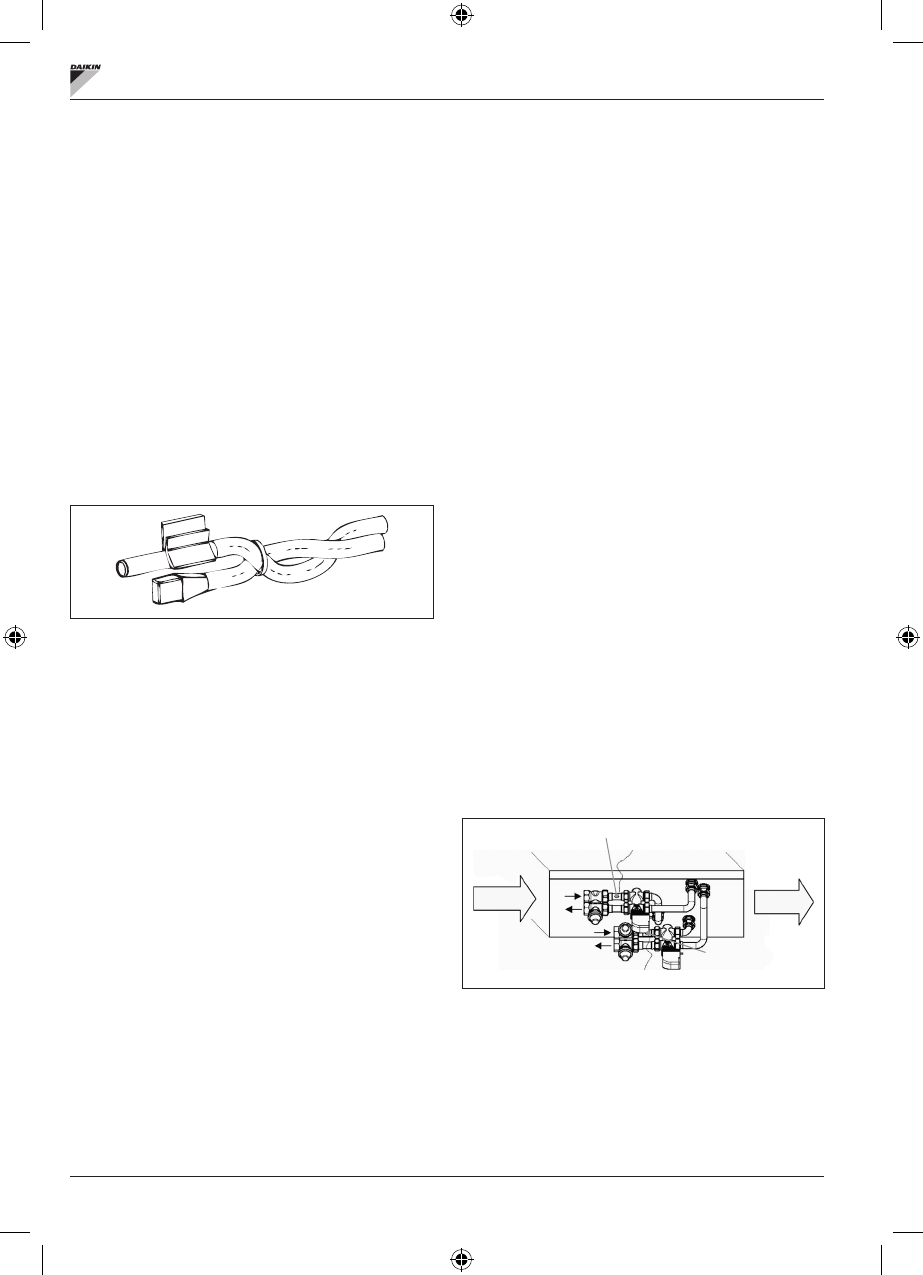

INSTALAÇÃO DA SONDA DE ÁGUA

A sonda para a leitura da temperatura da água (cabo de cor
branca) é um acessório opcional.
No caso de unidade de 2 tubos (bateria singular) a sonda
de água é ligada aos terminais I2 - C1 da placa I/O. No
caso de unidades de 4 tubos é possível escolher (através
do parâmetro "Número sondas de água" no MENU
CONFIGURAÇÃO) quantas sondas (uma ou duas) utilizar. Se
se escolhe utilizar uma sonda de água, esta é instalada de
modo a ler a temperatura da água de aquecimento (por isso
instalada na bateria de água quente) e é ligada aos terminais

I2 - C1 da placa I/O. Se por seu lado se escolhe utilizar duas
sondas de água, a sonda para a leitura da temperatura da
água fria é ligada aos terminais I2-C1 da placa I/O enquanto
a sonda para a leitura da temperatura de água quente é
ligada aos terminais I3-C1 da placa I/O.

FWV, FWL, FWM, FWZ, FWR, FWS

Utilizar o por ta-sonda em cobre para a sonda de água e
prepará-lo, dependendo dos casos, como descrito em
seguida. Ventiloconvectores para:

•

Sistema de 2 TUBOS - NÃO VÁLVULA ou VÁLVULA
DE 2 VIAS: a sonda da água deve ser posicionada no
permutador

(figura 09)

;

•

Sistema de 4 TUBOS - NÃO VÁLVULA ou VÁLVULA DE
2 VIAS: a sonda de água (se única) é posicionada no
permutador do circuito de aquecimento

(figura 10)

; a

eventual segunda sonda é posicionada no permutador
do circuito de arrefecimento;

•

Sistema de 2 TUBOS - COM VÁLVULA DE 3 VIAS: a
sonda da água é posicionada na entrada da válvula, no
ramal proveniente do sistema

(figura 11)

;

•

Sistema de 4 TUBOS - COM VÁLVULA DE 3 VIAS: a
sonda da água (se única) é posicionada na entrada
da válvula de aquecimento, no ramal proveniente
do circuito

(figura 12)

; a eventual segunda sonda é

posicionada à entrada da válvula de refrigeração no
ramal proveniente do circuito.

•

FWD

Exemplo, válvulas montadas na par te lateral esquerda:

Sonda de água para
sistema de 2 tubos

Sonda de água para
sistema de 4 tubos

AR

AR

•

Para unidade FWD sem válvulas, para sistemas de dois
tubos, a sonda de água é posicionada no tubo à entrada
