MANUEL D'UTILISATION

La reproduction totale ou par tielle de ce catalogue est interdite.

FC66003946

Rév 00

Contrôle pour terminaux

FWECSA

TERMINAL DE L'UTILISATEUR

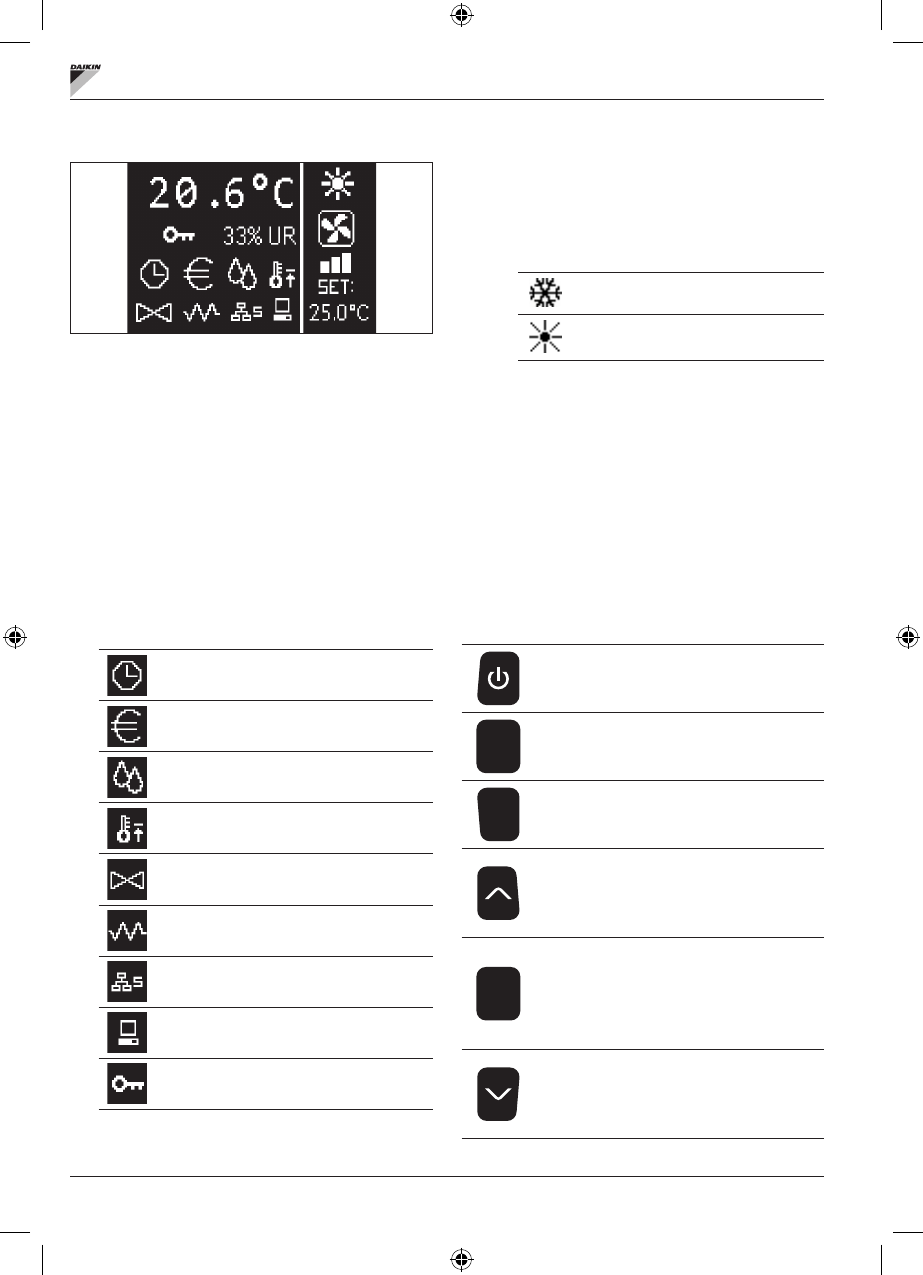

La page-écran principale est divisée en deux encadrés (qui
seront indiqués ci-après comme encadré gauche et encadré
droit) divisés par une ligne ver ticale de séparation.
Dans

l'encadré gauche

 sont repor tées les informations

suivantes (du haut vers le bas et de gauche vers la droite) :

•

température ambiante (lue par la sonde à distance à
bord du terminal de l'utilisateur ou bien par la sonde
raccordée au bornier de la car te I/O conformément à ce
qui est configuré)

•

humidité ambiante (si la sonde d'humidité est présente
et configurée)

•

symboles d'état :

plages horaires activées

fonction economy activée

déshumidification en fonction

fonction température ambiante minimum
activée

vanne/s ouver te/s

résistance électrique habilitée/activée

réseau SMALL sur RS485 activé

communication sérielle
avec système de supervision

clavier bloqué

•

signalisation d'alarme : le symbole et l'indication du type
d'alarme se superposent à la zone normalement dédiée
à l'affichage des symboles d'état.

Dans

l'encadré droit

 sont repor tées les informations

suivantes (du haut vers le bas)

•

indication du mode de fonctionnement

Mode

REFROIDISSEMENT

Mode

CHAUFFAGE

•

indication de l'état de la ventilation

•

indication de la valeur du POINT DE CONSIGNE de
température de l'air ambiant

Si l'unité est sur OFF, l'encadré est entièrement occupé par
l'inscription OFF à la ver ticale.

CLAVIER

Les touches de l'écran sont au nombre de 6 ; ci-dessous
sont indiquées les fonctions de base associées à chaque
touche.

TOUCHE ON/OFF

•

allumage/arrêt de l'unité

•

retour à la page-écran principale

Prg

TOUCHE PRG

•

accès au MENU

Mode

TOUCHE MODE

•

modification du mode de fonctionnement
(CHAUFFAGE/REFROIDISSEMENT)

TOUCHE FLÈCHE UP

•

modification des valeurs/vitesses de
ventilation

•

défilement des pages-écrans

Set

TOUCHE SET (POINT DE CONSIGNE)

•

modalité de modification POINT DE
CONSIGNE/VENTILATION

•

confirmation valeur/retour en modalité de
défilement des pages-écrans

TOUCHE FLÈCHE DOWN

•

modification des valeurs/vitesses de
ventilation

•

défilement des pages-écrans
