FC66003946
Rev 00
BEDIENUNGSANLEITUNG
DIE - auch teilweise - Vervielfältigung dieses Handbuchs ist strengstens untersagt.
DE
22
FWECSA
Steuerung für Endgeräte
Verwendung einer Wassersonde gewählt wird, so ist diese
so zu installieren, dass die Wasser temperatur der Heizung
erfasst wird (sie ist also auf dem Warmwasserregister
anzubringen) und sie ist an die Klemmen I2 - C1 der I/O-
Kar te anzuschließen. Wird hingegen die Verwendung
von zwei Wassersonden gewählt, so wird die Sonde zur
Erfassung der Temperatur des Kaltwassers an die Klemmen
I2 - C1 der I/O-Kar te angeschlossen, während die Sonde
zur Erfassung der Temperatur des Warmwassers mit den
Klemmen I3 - C1 der I/O-Kar te zu verbinden ist.
FWV, FWL, FWM, FWZ, FWR, FWS
Den entsprechenden Sondenhalter aus Kupfer für die
Wassersonde verwenden und ihn, je nach Anforderung, wie
folgt anbringen: Gebläsekonvektoren für:
•
Anlage mit 2 LEITUNGEN - KEIN VENTIL ODER
ZWEIWEGEVENTIL: die Wassersonde auf dem
Wärmetauscher positionieren
(Abbildung 09);
•
Anlage mit 4 LEITUNGEN - KEINE VENTILE ODER
ZWEIWEGEVENTILE: die Wassersonde (wenn
nur eine vorhanden ist) auf dem Wärmetauscher
des Heizkreislaufs positionieren
(Abbildung 10)
;
eine eventuell vorhandenen zweite Sonde auf dem
Wärmetauscher des Kühlkreislaufs positionieren;
•
Anlage mit 2 LEITUNGEN - MIT DREIWEGEVENTIL: die
Wassersonde am Ventileingang, auf dem von der Anlage
kommenden Zweig, positionieren
(Abbildung 11)
;
•
Anlage mit 4 LEITUNGEN - MIT DREIWEGEVENTILEN:
die Wassersonde (wenn nur eine vorhanden ist) am
Eingang des Heizventils, auf dem von dem Kreislauf
kommenden Zweig positionieren
(Abbildung 12)
; eine
eventuell vorhandene zweite Sonde am Eingang des
Kühlventils, auf dem von dem Kreislauf kommenden
Zweig positionieren.

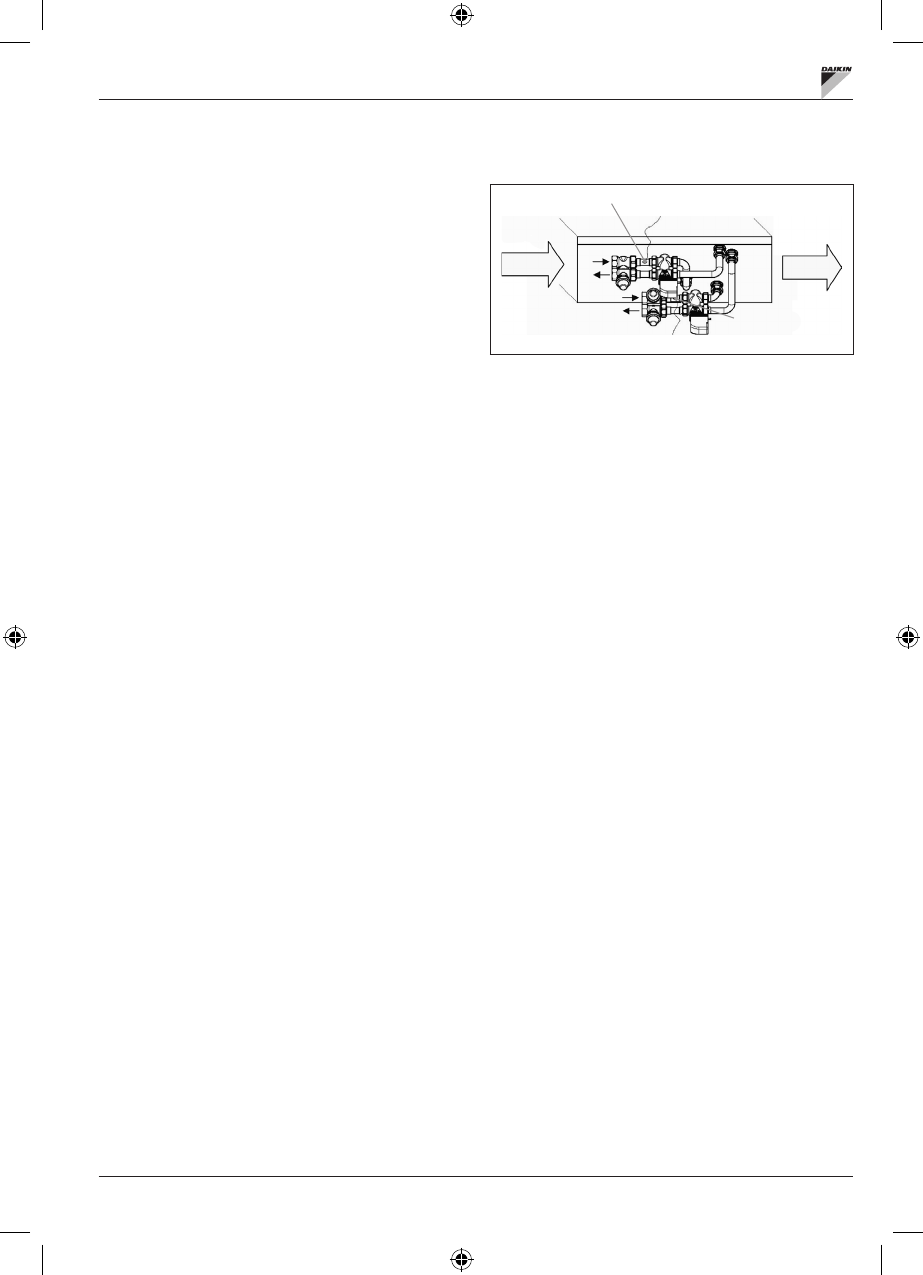

FWD
Beispiel, Ventile auf der linken Seite montier t:
Wassersonde für
Anlage mit 2 Leitungen
Wassersonde für
Anlage mit 4 Leitungen
LUFT
LUFT
•
Für FWD-Einheiten ohne Ventile in Anlagen mit zwei
Leitungen ist die Wassersonde auf dem Rohr am
Eingang des Wärmetauschers anzubringen.
•
Für FWD-Einheiten ohne Ventile in Anlagen mit vier
Leitungen ist die Wassersonde auf dem Rohr am
Eingang des Wärmetauschers des Heizkreislaufs
anzubringen.
Содержание
- 218 СЕТИ И СВЯЗЬ ��������������������������������������������������������������������������������������������������������16
- 219 ПРЕДУПРЕЖДЕНИЕ; УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПО ТЕХНИКЕ; ВНИМАТЕЛЬНО ПРОЧЕСТЬ; ПРЕДУПРЕЖДЕНИЯ ОБЩЕГО ХАРАКТЕРА
- 220 Основные характеристики
- 221 ТЕРМИНАЛ ПОЛЬЗОВАТЕЛЯ; КЛАВИАТУРА
- 222 ВКЛЮЧИТЬ ВЫКЛЮЧИТЬ АГРЕГАТ
- 225 МЕНЮ И СПИСКИ ПАРАМЕТРОВ; МЕНЮ КОНФИГУРАЦИИ
- 226 ЦИФРОВОЙ КОНФИГУРИРУЕМЫЙ ВЫХОД; НР
- 227 МЕНЮ ЗАДАННЫХ ПАРАМЕТРОВ
- 228 ЛОГИЧЕСКИЕ СХЕМЫ НАСТРОЕК; ПЕРЕКЛЮЧЕНИЕ ОХЛАЖДЕНИЯ/ОТОПЛЕНИЯ
- 231 ФОРСИРОВКИ; КЛАПАН; МОДУЛИРУЮЩИЙ КЛАПАН
- 232 РАЗРЕШАЮЩИЙ СИГНАЛ ВОДНОЙ СИСТЕМЫ; ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ; АКТИВИРОВАНИЕ; КОНТРОЛЬ МИНИМАЛЬНОЙ ТЕМПЕРАТУРЫ
- 233 ОС УШЕНИЕ; ЛОГИЧЕСКАЯ СХЕМА; СИГНАЛЫ ТРЕВОГИ
- 234 СЕТИ И СВЯЗЬ; ПОДКЛЮЧЕНИЕ СИСТЕМЫ МОНИТОРИНГА; Протокол
- 235 СТАТУС ВХОДА; РЕГИСТР ХРАНЕНИЯ; ВХОД РЕГИСТРА
- 236 СЕТЕВОЙ ВАРИАНТ “SMALL”
- 237 Серийный адрес; СМЕШЕННАЯ СЕТЬ; СВОДНАЯ ТАБЛИЦА ПАРАМЕТРОВ; ЗНАЧЕНИЕ СВЕТОДИОДОВ
- 238 ТЕХНИЧЕСКИЕ ДАННЫЕ; УСТАНОВКА И ТЕХОБСЛУЖИВАНИЕ; УСТАНОВКА ЗОНДА; УСТАНОВКА УДАЛЕННОГО ДАТЧИКА ВОЗДУХА
- 240 УСТАНОВКА ТЕРМИНАЛА ПОЛЬЗОВАТЕЛЯ
- 241 ПОДКЛЮЧЕНИЯ ЭЛЕКТРОСИСТЕМЫ
- 242 ЭЛЕКТРОСХЕМА
