Έλεγχος για τερματικά

αισθητήρες νερού, ο αισθητήρας για την ανάγνωση της θερμοκρασίας του
κρύου νερού θα πρέπει να συνδεθεί με τους ακροδέκτες I2-C1 της κάρτας
I/O ενώ ο αισθητήρας για την ανάγνωση της θερμοκρασίας του ζεστού
νερού θα πρέπει να συνδεθεί με τους ακροδέκτες I3-C1 της κάρτας I/O.

FWV, FWL, FWM, FWZ, FWR, FWS

Χρησιμοποιείστε τον ειδικό φορέα αισθητήρα από χαλκό για τον αισθητήρα
του νερού και τοποθετήστε τον, ανάλογα με την περίπτωση, όπως
περιγράφεται στη συνέχεια. Εναλλάκτης θερμότητας με ανεμιστήρα για:

•

Εγκατάσταση σε 2TUBI - ΟΧΙ ΒΑΛΒΙΔΑ ή ΒΑΛΒΙΔΑ 2 ΟΔΩΝ: ο
αισθητήρας νερού πρέπει να τοποθετείται πάνω στον εναλλάκτη

(εικόνα 09);

•

Εγκατάσταση σε 4TUBI - ΟΧΙ ΒΑΛΒΙΔΑ ή ΒΑΛΒΙΔΑ 2 ΟΔΩΝ: ο
αισθητήρας νερού (αν είναι ένας) πρέπει να τοποθετείται πάνω στον
εναλλάκτη του κυκλώματος θέρμανσης

(εικόνα 10)

. Ο ενδεχόμενος

δεύτερος αισθητήρας τοποθετείται πάνω στον εναλλάκτη του
κυκλώματος ψύξης.

•

Εγκατάσταση σε 2TUBI - ΜΕ ΒΑΛΒΙΔΑ 3 ΟΔΩΝ: ο αισθητήρας
τοποθετείται στην είσοδο της βαλβίδας, στο τμήμα που προέρχεται
από την εγκατάσταση

(εικόνα 11)

;

•

Εγκατάσταση σε 4TUBI - ΜΕ ΒΑΛΒΙΔΕΣ 3 ΟΔΩΝ: ο αισθητήρας νερού
(αν είναι ένας) τοποθετείται στην είσοδο της βαλβίδας θέρμανσης, στο
τμήμα που προέρχεται από το κύκλωμα

(εικόνα 12)

. Ο ενδεχόμενος

δεύτερος αισθητήρας τοποθετείται στην είσοδο της βαλβίδας ψύξης
στο τμήμα που προέρχεται από το κύκλωμα.

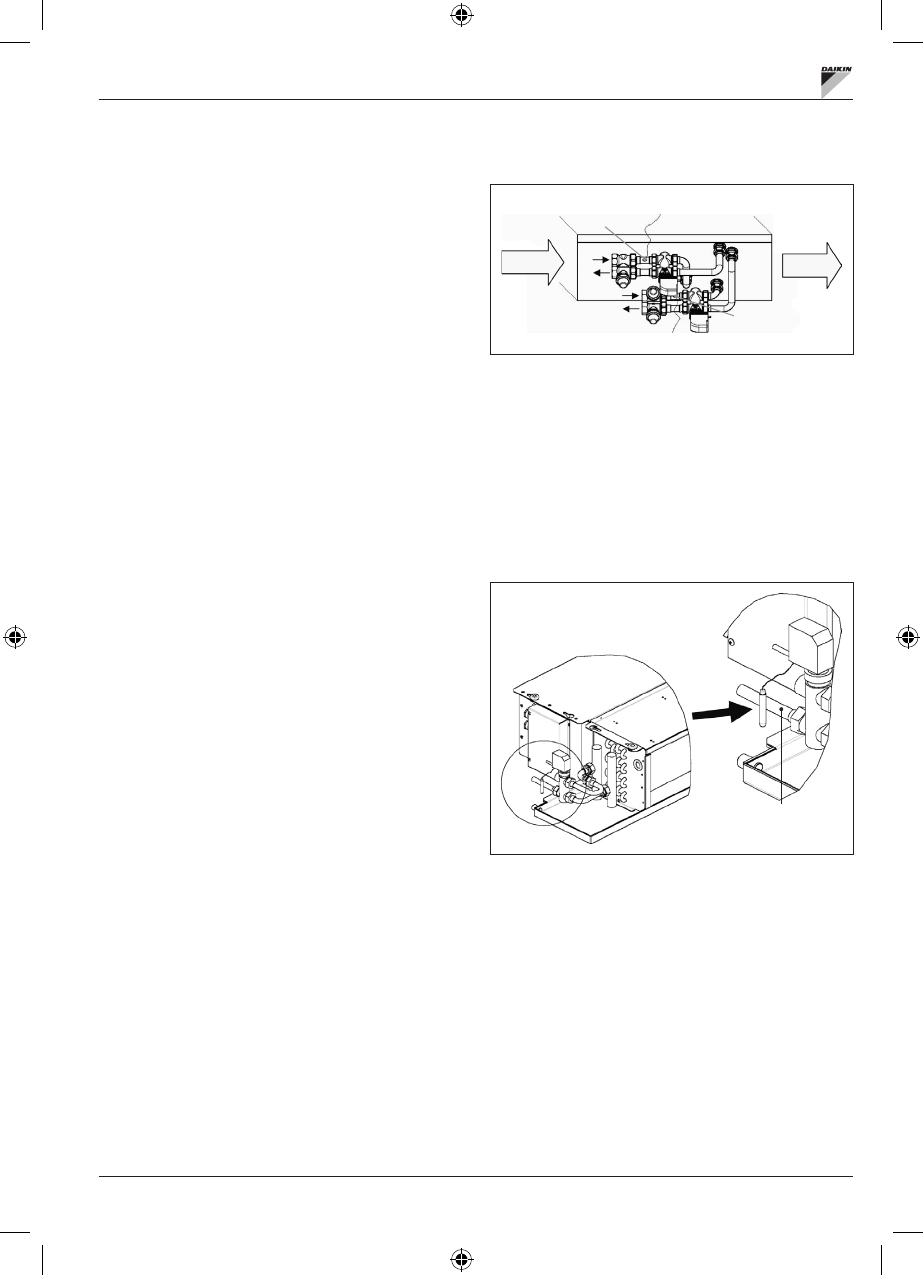

FWD

Παράδειγμα, βαλβίδες τοποθετημένες στην αριστερή πλευρά:

Αισθητήρας νερού για
εγκατάσταση 2 σωλήνων

Αισθητήρας νερού για
εγκατάσταση 4 σωλήνων

ΑΕΡΑΣ

ΑΕΡΑΣ

•

Για μονάδες FWD χωρίς βαλβίδες, για εγκαταστάσεις δύο σωλήνων,
ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο του
εναλλάκτη.

•

Για μονάδες FWD χωρίς βαλβίδες, για εγκαταστάσεις τεσσάρων
σωλήνων, ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο
του εναλλάκτη του κυκλώματος θέρμανσης.

FWB-FWP

Παράδειγμα, βαλβίδες τοποθετημένες στην αριστερή πλευρά:

Σωλήνας εγκατάστασης
με επιβάρυνση του χρήστη

•

Για μονάδες FWB-FWP χωρίς βαλβίδες, για εγκαταστάσεις δύο
σωλήνων, ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο
του εναλλάκτη.

•

Για μονάδες FWB-FWP χωρίς βαλβίδες, για εγκαταστάσεις τεσσάρων
σωλήνων, ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο
του εναλλάκτη του κυκλώματος θέρμανσης.
