FC66003946
Rev 00

MANUAL DE UTILIZAÇÃO

É expressamente proibida a reprodução mesmo parcial deste manual

PT

22

FWECSA

Controlo para terminais

do permutador.

•

Para unidade FWD sem válvulas, para sistemas de
quatro tubos, a sonda de água é posicionada no tubo
à entrada do permutador do circuito de aquecimento.

FWB-FWP

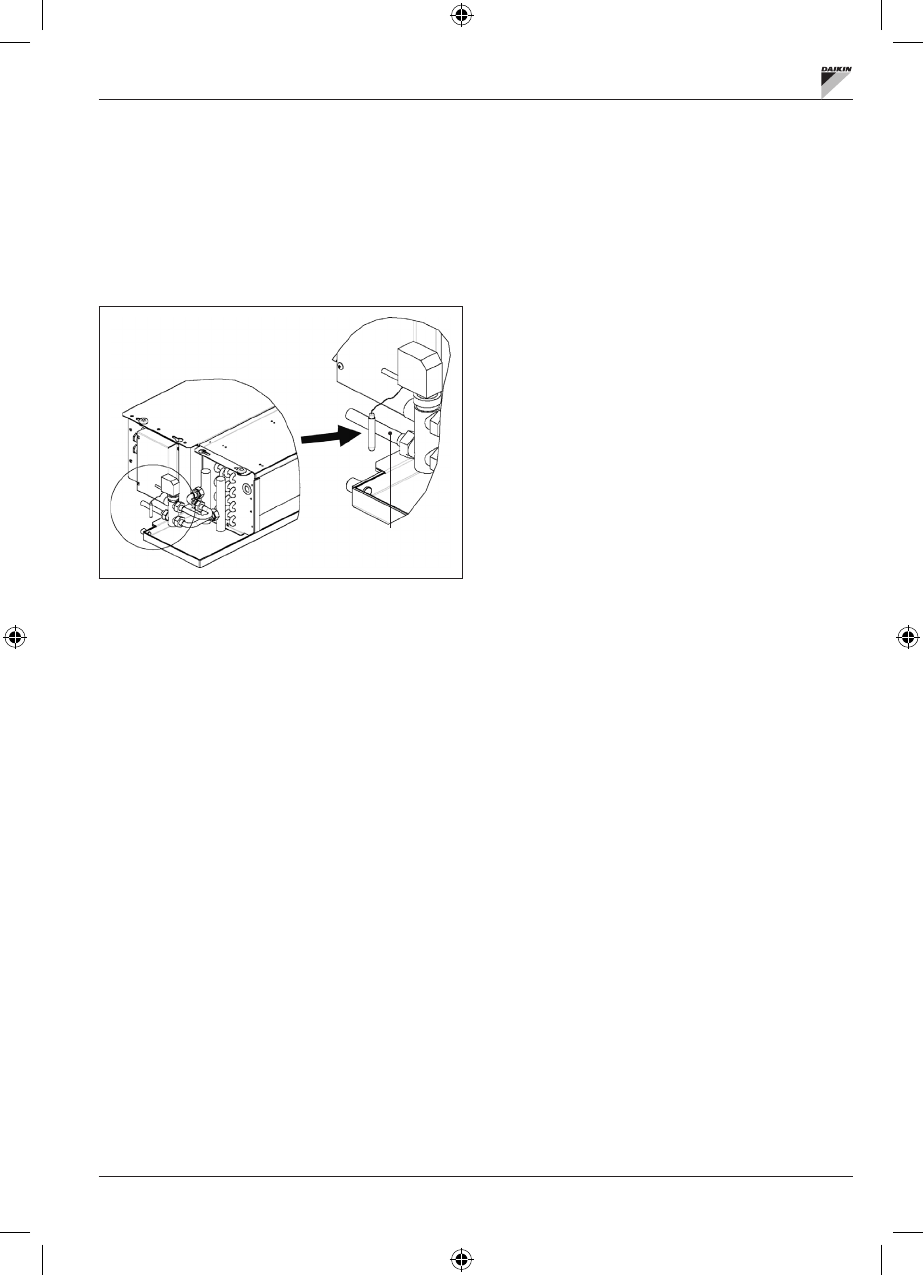

Exemplo, válvulas montadas na par te lateral esquerda:

Tubo do sistema a
cargo do utilizador

•

Para unidades FWB-FWP sem válvulas, para sistemas
de dois tubos, a sonda de água é posicionada no tubo à
entrada do permutador.

•

Para unidades FWB-FWP sem válvulas, para sistemas
de quatro tubos, a sonda de água é posicionada no tubo
à entrada do permutador do circuito de aquecimento.

INSTALAÇÃO DO TERMINAL DO UTILIZADOR

Escolher uma zona para a instalação do painel de comando
facilmente acessível para a configuração das funções e
eficaz para a medição da temperatura ambiente (pelo menos
a 1,5 m do pavimento). Evitar:

•

posições expostas diretamente aos raios solares;

•

posições sujeitas a correntes diretas de ar quente ou
frio;

•

a colocação de obstáculos que impeçam a medição
correta da temperatura (cor tinados ou móveis);

•

presença constante de vapor de água (cozinhas, etc.);

•

de cobrir ou encaixar o painel à parede.

Para a instalação do comando à parede é aconselhável a
utilização de uma caixa elétrica 503 de encastre, atrás do
comando, para o alojamento dos cabos. Para a montagem
seguir as seguintes instruções:

•

Retirar o parafusos de fecho do comando

(figura 13)

.

•

Em caso de uma caixa elétrica 503 de encastre, fazer
passar os cabos através da fenda da base do comando
e utilizar para a fixação os furos específicos

(figura 13)

.

•

De outra forma furar a parede onde se deseja instalar
o comando, em relação às aber turas de fixação
colocadas na base do comando. utilizar a base do
comando como molde para a furação. Passar os cabos
através da fenda da base e fixá-la com buchas à parede
previamente furada

(figura 14)

.

•

Ligar o terminal à placa do ecrã.

•

Fechar o comando utilizando o parafuso de fecho.

A ligação entre o painel de comando e a placa I/O é feito
utilizando os conectores a 2 terminais dos PLC presentes
em ambos os dispositivos (ver esquema elétrico). No
caso da placa I/O os conectores para a ligação dão dois: é
indiferente ligar-se a um ou a outro conector. Recomenda-se
a utilização de um cabo para redes de dados constituído por
um par de condutores torcidos e blindados. Recomenda-se
também a ligação do condutor de proteção ao terminal (-)
tanto no lado do terminal do utilizador como no placa I/O

(figura 19)

.
