HASZNÁLATI UTASÍTÁS
SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása
FC66003946
Rev 00
Ellenőrző egység terminálokhoz
FWECSA
BESZERELÉS ÉS KARBANTARTÁS
A következőkben bemutatjuk a kezelőfelület, az áramköri kártya
és az érzékelők telepítésének lépéseit külön kitekintéssel a Daikin
termékcsalád hidronikus modelljeire.
AZ ÉRZÉKELŐK BESZERELÉSE
Az FWECSA vezérlő az alábbi érzékelőket vezérli:
•
A felhasználói terminálba integrált érzékelő, mely leolvassa a levegő
hőmérsékletét; nem igényel különösebb eljárást a beszerelés során.
•
Érzékelő (opcionális és az előző alternatívája), mely a I/O egységhez
van kötve és a gép által beszívott levegő hőmérsékletét olvassa le,
vagy bármely olyan ponton észlelhető hőmérsékletet, mely alá van
rendelve a hőmérséklet beállításának (TÁVOLI LEVEGŐ HŐMÉRSÉKLET
ÉRZÉKELŐ).
•
Érzékelők (opcionálisak), melyek a víz hőmérsékletét olvassák le: be
lehet kötni egy vagy két érzékelőt attól függően, hogy a terminál 2
vagy 4 csöves berendezéshez van kötve.
•
Érzékelő (opcionális) a I/O egységhez kötve, a páratartalom
leolvasásához.
A működési zavarok és rendellenességek megelőzése
érdekében az érzékelők vezetékei NEM lehetnek az
elektromos kábelek (230V) közelében.
A TÁVOLI LEVEGŐ HŐMÉRSÉKLET ÉRZÉKELŐ
BESZERELÉSE
A környezeti hőmérséklet beállításához való távoli levegő hőmérséklet
érzékelő opcionális tartozék. Ha van ilyen érzékelő használatban, az a fő
szabályozási érzékelő a felhasználói terminál belsejében található érzékelő
helyett. Minden esetben ki lehet választani a fő környezeti hőmérséklet
szabályozó érzékelőt. Ehhez a "levegő érzékelő" paramétert kell beállítani
a KONFIGURÁLÁSI MENÜBEN.
A távoli levegő érzékelőt minden esetben a I/O egység I1-C1 kapcsaihoz
kell kötni.
FWV, FWL, FWM, FWZ, FWR, FWS
Használja a mellékelt műanyag öntapadó érzékelőtartót:
•
Hűtő-fűtő berendezés talpazat nélkül
(05 ábra)
•
Hűtő-fűtő berendezés talpazattal
(06 ábra)
•
Hűtő-fűtő berendezés elülső beszívással
(07 ábra)

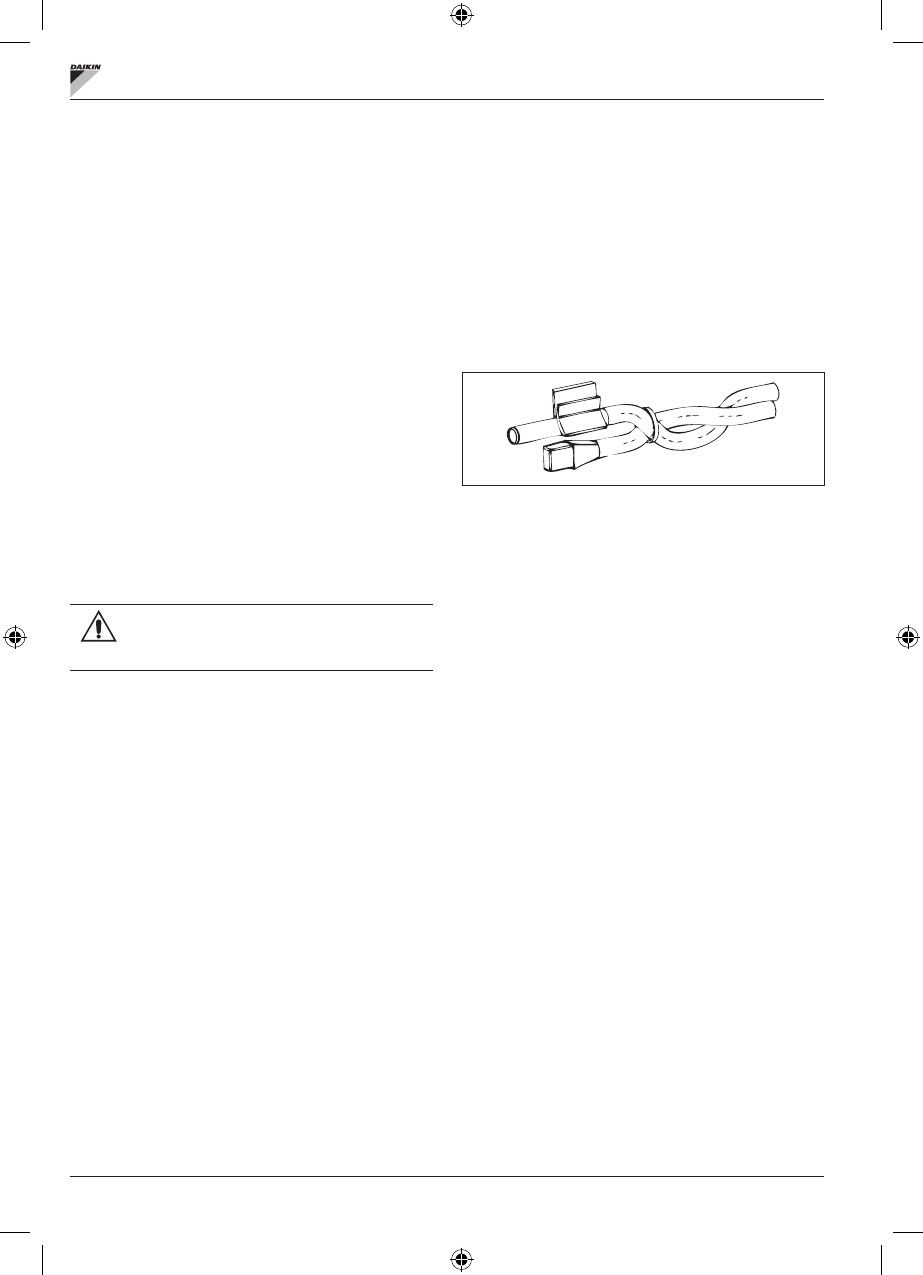

A PÁRATARTALOM ÉRZÉKELŐ BESZERELÉSE
A páratartalom érzékelő egy opcionális kiegészítő. Ha van, a I/O egység SU-
SU kapcsaiba kell kötni. Az érzékelő szenzorát el lehet helyezni úgy, hogy
áthaladjon azon az egységbe beáramló levegő (ha van távoli hőmérséklet
érzékelő, kösse össze azokat a lenti ábrán látható módon). A szenzor
elhelyezhető más olyan ponton is, ahol a hőmérséklet és a páratartalom
beállítása szükséges.
LEHETŐSÉG van elhelyezni az érzékelő szenzorát a felhasználói terminál
belsejébe is; ehhez a terminál alján lévő megfelelő kampót kell használni
(
08 ábra
).
A páratartalom érzékelőhöz mellékelt kábel árnyékolva van. Az árnyékolást
nem szükséges a I/O egységre kötni. Amennyiben a relatív páratartalom
leolvasását zavarják az elektromos kábelek vagy más elemek, kösse a fent
említett árnyékolást az RS485 soros port GND kapcsába.
A VÍZ ÉRZÉKELŐ BESZERELÉSE
A vízhőmérséklet érzékelő (fehér kábel) opcionális.
2 csöves egység esetén (egy akkumulátor) a víz érzékelőt a I/O egység
I2 - C1 kapcsaiba kell kötni. 4 csöves egység esetén ki lehet választani (a
KONFIGURÁLÁSI MENÜBEN TALÁLHATÓ "víz érzékelők száma" paraméteren
keresztül) a használni kívánt érzékelők (egy vagy kettő) számát. Egy
víz érzékelő kiválasztása esetén azt úgy kell beszerelni, hogy leolvassa
a melegítési víz hőmérsékletét (tehát a meleg víz akkumulátorra kell
szerelni) és a I/O egység I2 - C1 kapcsaiba kell kötni. Két víz érzékelő
kiválasztása esetén a hideg víz hőmérsékletét leolvasó érzékelőt a I/O
egység I2 - C1 kapcsaiba kell kötni, a meleg víz hőmérsékletét leolvasó
