FC66003946
Rev 00

MANUALE D’USO

È severamente vietata la riproduzione anche parziale di questo manuale

IT

22

FWECSA

Controllo per terminali

FWB-FWP

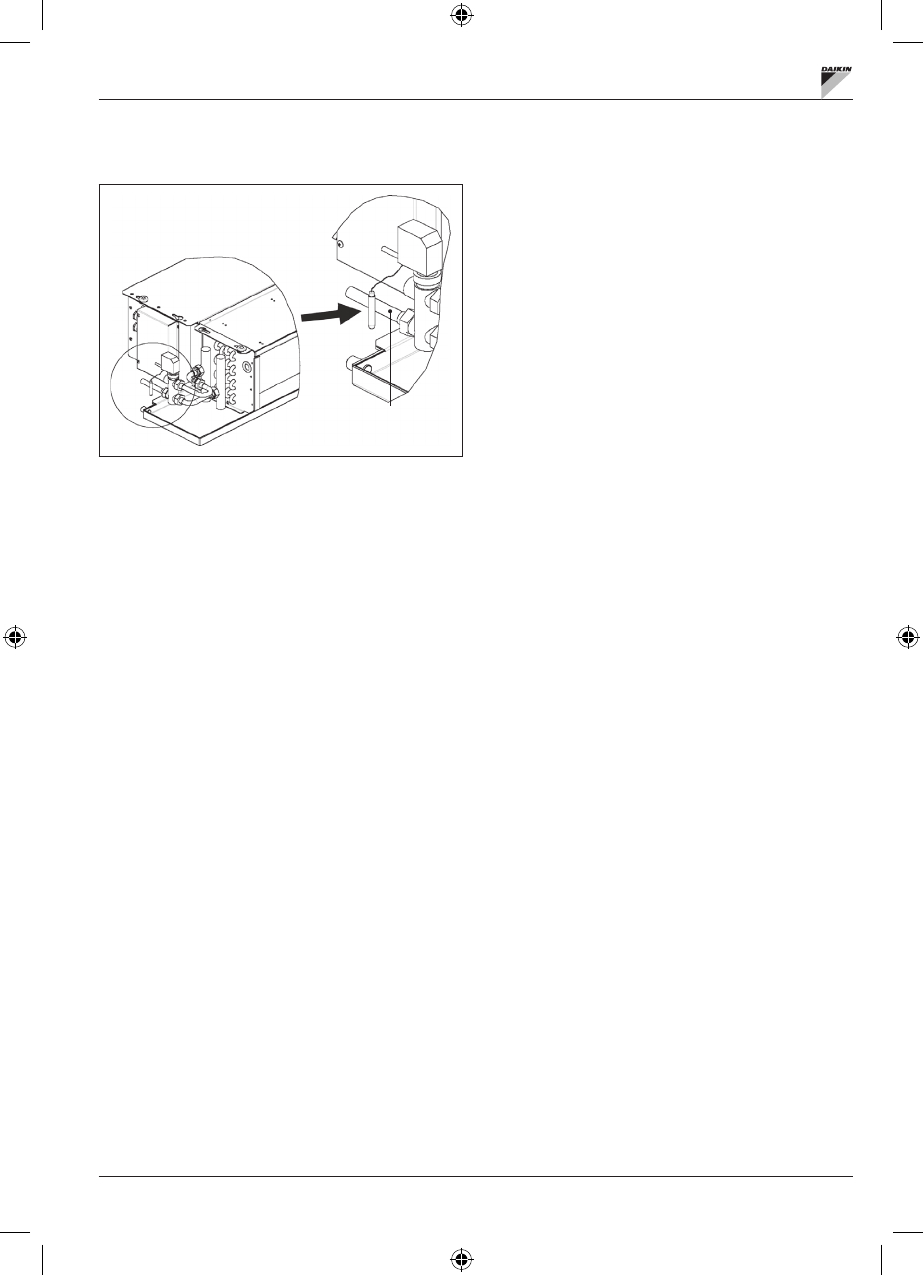

Esempio, valvole montate sulla fiancata sinistra:

Tubo impianto a
carico dell'utente

•  Per terminale idronico FWB-FWP privo di valvole, per

impianti a due tubi, la sonda acqua va posizionata sul
tubo all’ingresso dello scambiatore.

•  Per terminale idronico FWB-FWP privo di valvole, per

impianti a quattro tubi, la sonda acqua va posizionata
sul tubo all’ingresso dello scambiatore del circuito di
riscaldamento.

INSTALLAZIONE DELL’INTERFACCIA UTENTE

Scegliere una zona per l’installazione dell’interfaccia utente
facilmente accessibile per l’impostazione delle funzioni
ed efficace per la rilevazione della temperatura ambiente
(almeno 1,5 m dal pavimento). Evitare quindi:
•  posizioni esposte direttamente all’irraggiamento solare;
•  posizioni soggette a correnti dirette di aria calda o

fredda;

•  di interporre ostacoli che impediscano la rilevazione

corretta della temperatura (tendaggi o mobili);

•  presenza costante di vapore d’acqua (cucine ecc.);
•  di coprire o incassare a muro.
Per l’installazione dell’interfaccia utente a parete è
consigliabile l’utilizzo di una scatola elettrica da incasso
por tafrutti 503, dietro al comando, per l’alloggiamento dei
cavi. Per il montaggio seguire le seguenti istruzioni:

•  Togliere la vite di chiusura dell’interfaccia utente

(figura

13)

.

•  In caso di utilizzo di una scatola da incasso por tafrutti

503, far passare i cavi attraverso la feritoia della base
dell’interfaccia utente ed utilizzare per il fissaggio gli
appositi fori

(figura 13)

.

•  Altrimenti forare la parete dove si vuole installare

l’interfaccia utente, in corrispondenza delle asole di
fissaggio poste nella base del comando. Utilizzare la
base dell’interfaccia utente come dima per la foratura.
Passare i cavi attraverso la feritoia della base e fissarla
con dei tasselli alla parete precedentemente forata

(figura 14)

.

•  Collegare il morsetto all’interfaccia utente.
•  Richiudere il comando utilizzando la vite di chiusura.
Il collegamento tra l’interfaccia utente e la scheda di potenza
va eseguito utilizzando i connettori a 2 morsetti delle onde
convogliate presenti su entrambi i dispositivi (vedere schema
elettrico). Nel caso di collegamento fra schede di potenza
i connettori per il collegamento sono due: è indifferente
collegarsi all’uno o all’altro connettore. Si raccomanda
l’utilizzo di un cavo per reti di dati costituito da una coppia
di conduttori twistati e schermatura. Si raccomanda inoltre il
collegamento del conduttore di schermatura al morsetto (-)
sia sul lato dell’interfaccia utente sia sulla scheda di potenza

(figura 19)

.

INSTALLAZIONE A BORDO DELLA SCHEDA DI

POTENZA

FWV, FWL, FWM, FWZ, FWR, FWS, FWD

•  Sui terminali idronici FWD-FWZ-FWV-FWR-FWL-FWS-

FWM montare la scheda di potenza sull’apposita staffa
di fissaggio con le viti in dotazione lunghe 9,5 mm

(figura 15-16-17)

;

•  Avvitare la morsettiera 3 vie sulla staffa utilizzando le viti

in dotazione lunghe 25 mm;

•  Montare la staffa sulla fiancata del terminale opposta ai

collettori di ingresso/uscita acqua;

•  Eseguire i collegamenti elettrici come da schema

elettrico

(figura 19)

; per il collegamento tra la

morsettiera del terminale idronico (CN) e la scheda di
potenza utilizzare cavo di sezione 1,5 mm

2

.
