EL

21

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

 απαγορεύεται ρητά η αναπαραγωγή ακόμη και μερική αυτού του εγχειριδίου

FC66003946

Αναθ. 00

Έλεγχος για τερματικά

FWECSA

ΕΓΚΑΤΑΣΤΑΣΉ ΚΑΙ ΣΥΝΤΉΡΉΣΉ

Στη συνέχεια θα γίνει περιγραφή των διαδικασιών εγκατάστασης
της διεπαφής χρήστη, της κάρτας ισχύος και των αισθητήρων με
συγκεκριμένες οδηγίες για τα μεμονωμένα υδρονικά τερματικά της
σειράς Daikin.

ΕΓΚΑΤΑΣΤΑΣΉ ΤΩΝ ΑΙΣΘΉΤΉΡΩΝ

Η εντολή FWECSA διαχειρίζεται τους ακόλουθους αισθητήρες:

•

Αισθητήρας για την ανάγνωση της θερμοκρασίας αέρα
ενσωματωμένου στο εσωτερικό του τερματικού χρήστη. Δεν
χρειάζεται καμία ιδιαίτερη εργασία εγκατάστασης.

•

Αισθητήρας (προαιρετικά και εναλλακτικά σε σχέση με τα παραπάνω
) συνδεδεμένος με την κάρτα I/O για την ανάγνωση της θερμοκρασίας
του αέρα εισαγωγής από το μηχάνημα ή σε οποιοδήποτε άλλο σημείο
του περιβάλλοντος που υπόκειται στη ρύθμιση της θερμοκρασίας
(ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ ΑΙΣΘΗΤΗΡΑΣ ΑΕΡΑ).

•

Αισθητήρες (προαιρετικοί) για την ανάγνωση της θερμοκρασίας του
νερού: μπορείτε να συνδέσετε ένα ή δύο αισθητήρες ανάλογα με
το αν το τερματικό είναι συνδεδεμένο με την εγκατάσταση με 2 ή
4 σωλήνες.

•

Αισθητήρας (προαιρετικός) για την ανάγνωση της σχετικής υγρασίας
περιβάλλοντος που συνδέεται με την κάρτα I/O

Για να αποφευχθούν παρεμβολές και συνακόλουθες
δυσλειτουργίες τα καλώδια των αισθητήρων ΔΕΝ
πρέπει να βρίσκονται κοντά στα καλώδια ισχύος
(230V).

ΕΓΚΑΤΑΣΤΑΣΉ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΑΙΣΘΉΤΉΡΑ ΑΕΡΑ

Η χρήση του απομακρυσμένου αισθητήρα αέρα για τη ρύθμιση της
θερμοκρασίας περιβάλλοντος είναι προαιρετικός. Σε περίπτωση που
τον χρησιμοποιείτε γίνεται ο αισθητήρας της κύριας ρύθμισης αντί του
αισθητήρα που βρίσκεται στο εσωτερικό του τερματικού χρήστη. Σε
κάθε περίπτωση μπορείτε πάντα να επιλέξετε τον αισθητήρα της κύριας
ρύθμισης της θερμοκρασίας περιβάλλοντος επεμβαίνοντας στην παράμετρο
“αισθητήρα αέρα”που υπάρχει μέσα στο ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ.
Ο απομακρυσμένος αισθητήρας αέρα συνδέεται πάντα με τους ακροδέκτες
I1-C1 της κάρτας I/O.
στερεώσετε τον αισθητήρα ξεκινώντας από το στέλεχος (στο σημείο του
περιβλήματος από καουτσούκ).

«FWV, FWL, FWM, FWZ, FWR, FWS

Χρησιμοποιήστε τον πλαστικό αυτοκόλλητο φορέα αισθητήρα που
παρέχεται:

•

Εναλλάκτης θερμότητας με ανεμιστήρα χωρίς βάση

(εικόνα 05)

•

εναλλάκτης θερμότητας με ανεμιστήρα με βάση

(εικόνα 06)

•

εναλλάκτης θερμότητας με ανεμιστήρα με μπροστινή εισαγωγή

(εικόνα 07)

ΕΓΚΑΤΑΣΤΑΣΉ ΤΟΥ ΑΙΣΘΉΤΉΡΑ ΥΓΡΑΣΙΑΣ

Ο αισθητήρας υγρασίας είναι εξάρτημα προαιρετικό. Σε περίπτωση
που υπάρχει, συνδέεται με τους ακροδέκτες SU-SU της κάρτας I/O. Ο

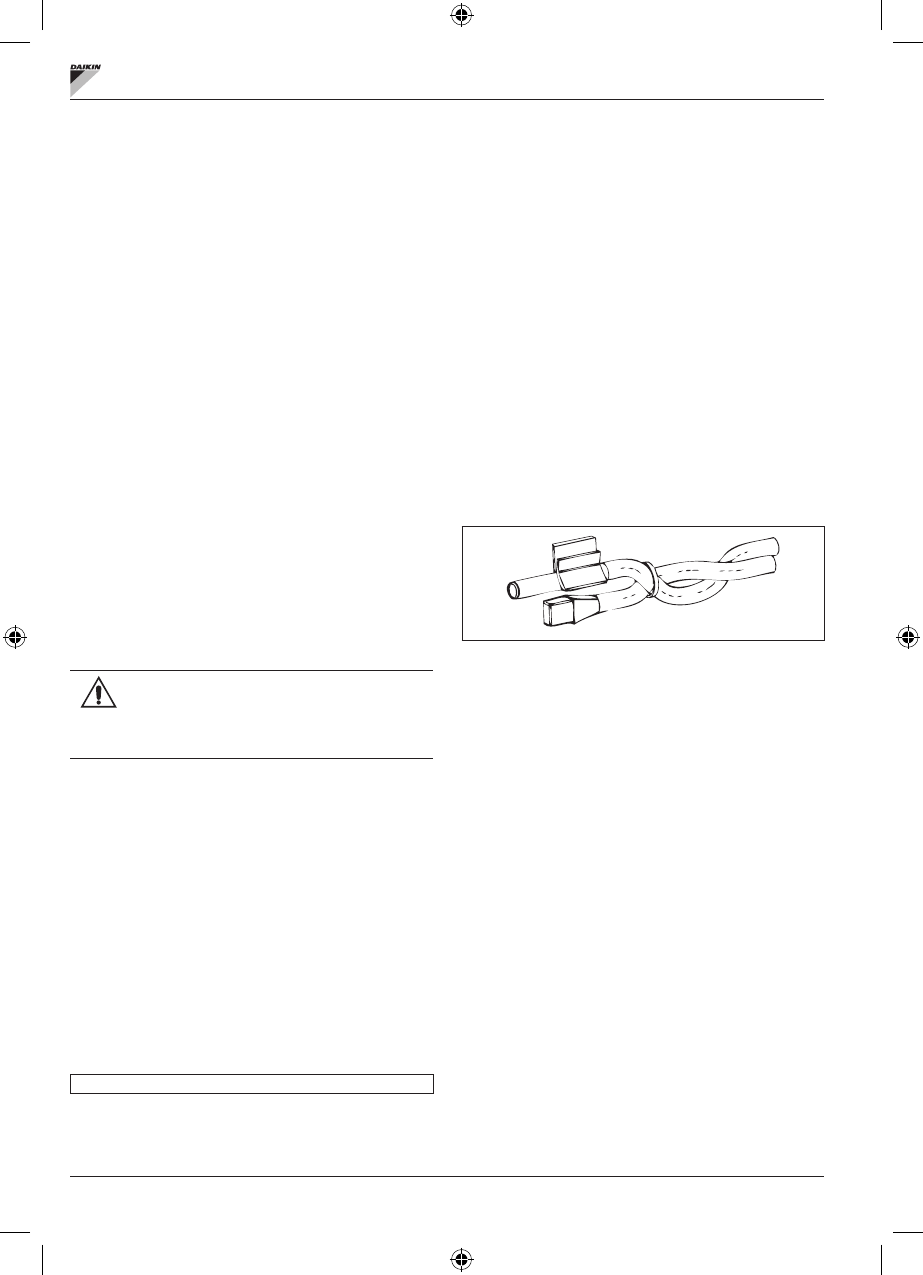

μετατροπέας του αισθητήρα μπορεί να τοποθετηθεί έτσι ώστε να φτάνει
η ροή του αέρα εισαγωγής της μονάδας (αν υπάρχει και απομακρυσμένος
αισθητήρας θερμοκρασίας, συνδέστε τους με μια ταινία όπως φαίνεται στην
παρακάτω εικόνα) ή σε οποιοδήποτε άλλο σημείο του περιβάλλοντος που
υπόκειται στη ρύθμιση της θερμοκρασίας και της υγρασίας.

ΜΠΟΡΕΙΤΕ επίσης να τοποθετήσετε το μετατροπέα του αισθητήρα μέσα
στο τερματικό χρήστη χρησιμοποιώντας την ειδική ζεύξη στη βάση του
τερματικού

(εικόνα 08)

.

Το καλώδιο που παρέχεται με το μετατροπέα υγρασίας είναι εξοπλισμένο με
οθόνη. Δεν χρειάζεται να συνδέσετε αυτήν την οθόνη με την κάρτα I/O. Σε
περίπτωση που η ανάγνωση της σχετικής υγρασίας διαταράσσεται από τη
γειτνίαση με τα καλώδια ισχύος ή με κάτι άλλο, συνδέστε την παραπάνω
οθόνη στον ακροδέκτη GND της σειριακής πόρτας RS485.

ΕΓΚΑΤΑΣΤΑΣΉ ΤΟΥ ΑΙΣΘΉΤΉΡΑ ΝΕΡΟΥ

Ο αισθητήρας για την ανάγνωση της θερμοκρασίας του νερού (καλώδιο
χρώματος λευκού) είναι ένα προαιρετικό εξάρτημα.
Σε περίπτωση μονάδας με 2 σωλήνες (μόνο μία μπαταρία) ο αισθητήρας
νερού συνδέεται με τους ακροδέκτες I2 - C1 της κάρτας I/O. Σε περίπτωση
μονάδας με 4 σωλήνες μπορείτε να διαλέξετε (με την παράμετρο “Αριθμός
αισθητήρα νερού” του ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ) πόσους αισθητήρες
(ένα ή δύο) να χρησιμοποιήσετε. Αν επιλέξετε να χρησιμοποιήσετε έναν
αισθητήρα νερού, θα πρέπει να τοποθετηθεί έτσι ώστε να διαβάζει τη
θερμοκρασία του νερού θέρμανσης (επομένως πρέπει να τοποθετείται
πάνω στη μπαταρία του ζεστού νερού) και να συνδέεται με τους ακροδέκτες
I2 - C1 του αισθητήρα I/O. Αν αντίθετα επιλέξετε να χρησιμοποιήσετε δύο
