HASZNÁLATI UTASÍTÁS

SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása

FWECSA

Ellenőrző egység terminálokhoz

érzékelőt pedig a I/O egység I3 - C1 kapcsaiba.

FWV, FWL, FWM, FWZ, FWR, FWS

A víz érzékelőhöz használja a megfelelő réz érzékelő tartót, és az adott
esetnek megfelelően rendezze azt el az alább leírtak szerint. Hűtő-fűtő
berendezések az alábbiakhoz:

•

2CSÖVES berendezés - NINCS SZELEP vagy 2 UTAS SZELEP: a víz
érzékelőt a hőcserélőn kell elhelyezni

(09 ábra);

•

4CSÖVES berendezés - NINCS SZELEP vagy 2 UTAS SZELEP: a víz
érzékelőt (ha csak egy van) a fűtőkör hőcserélőn kell elhelyezni
(

10. ábra

); az esetleges második érzékelőt a hűtőkör hőcserélőjére

kell helyezni;

•

2CSÖVES berendezés - 3 UTAS SZELEP: a víz érzékelőt a szelep
bemeneténél kell elhelyezni, a berendezéstől érkező szakaszon

(11. ábra)

;

•

4CSÖVES berendezés - 3 UTAS SZELEP: a víz érzékelőt (ha csak egy
van) a melegítési szelep bemeneténél kell elhelyezni, a körtől érkező
szakaszon (

12. ábra

); az esetleges második érzékelőt a hűtési szelep

bemeneténél kell elhelyezni a körtől érkező szakaszon.

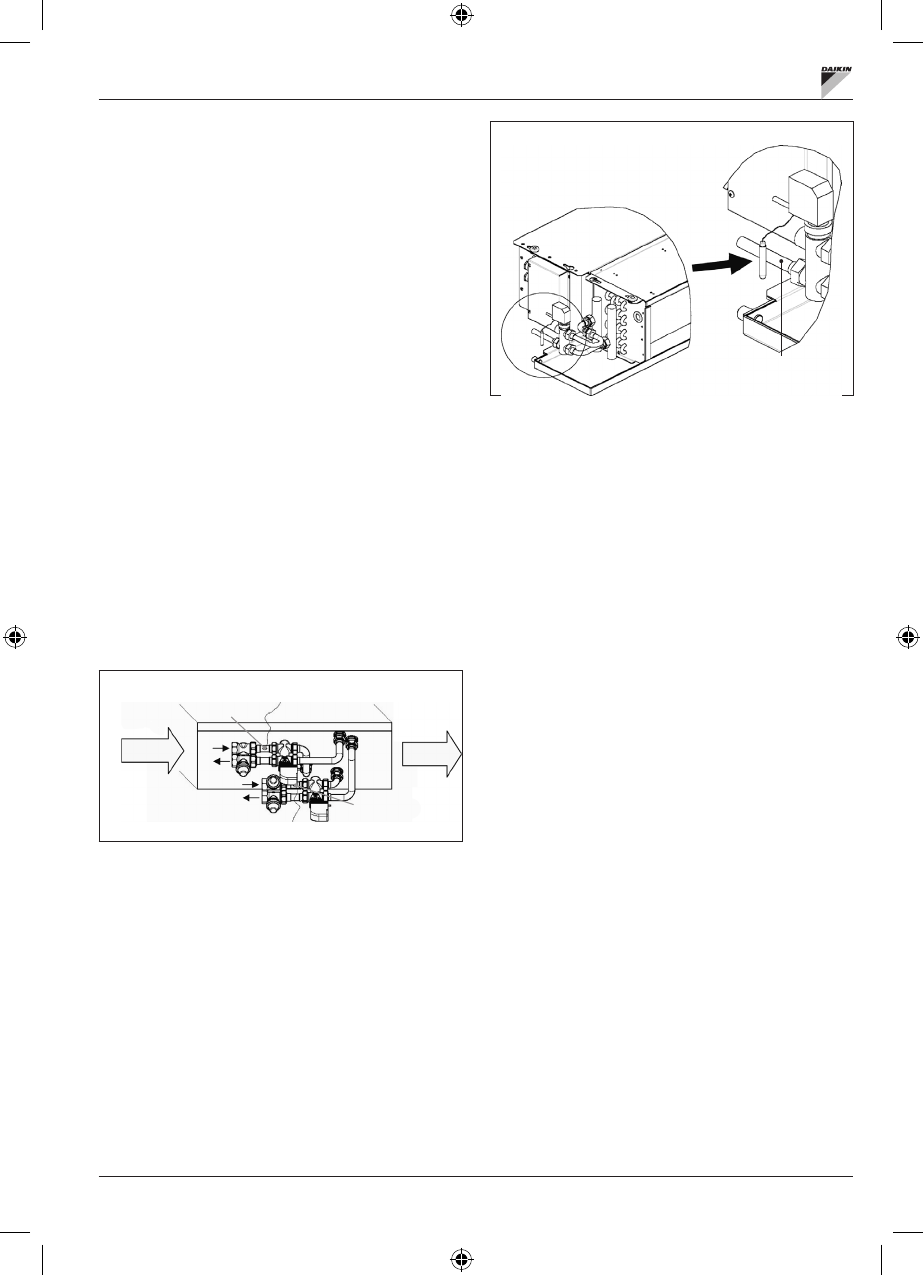

FWD

Például, a bal oldalra szerelt szelepek:

Víz érzékelő
2 csöves berendezéshez

Víz érzékelő
4 csöves berendezéshez

LEVEGŐ

•

A szeleppel nem rendelkező FWD egységek és két csöves
berendezések esetén a víz érzékelőt a hőcserélő bemeneténél lévő
csőre kell szerelni.

•

A szeleppel nem rendelkező FWD egységek és négy csöves
berendezések esetén a víz érzékelőt a fűtőkör hőcserélő bemeneténél
lévő csőre kell szerelni.

FWB-FWP

Például, a bal oldalra szerelt szelepek:

Berendezés csöve, melyről a
felhasználó gondoskodik

•

A szeleppel nem rendelkező FWB-FWP egységek és két csöves
berendezések esetén a víz érzékelőt a hőcserélő bemeneténél lévő
csőre kell szerelni.

•

A szeleppel nem rendelkező FWB-FWP egységek és négy csöves
berendezések esetén a víz érzékelőt a fűtőkör hőcserélő bemeneténél
lévő csőre kell szerelni.
