FC66003946
Rev 00

GEBRUIKSHANDLEIDING

De reproductie van deze handleiding, ook gedeeltelijk, is streng verboden

NL

22

FWECSA

Besturing voor terminals

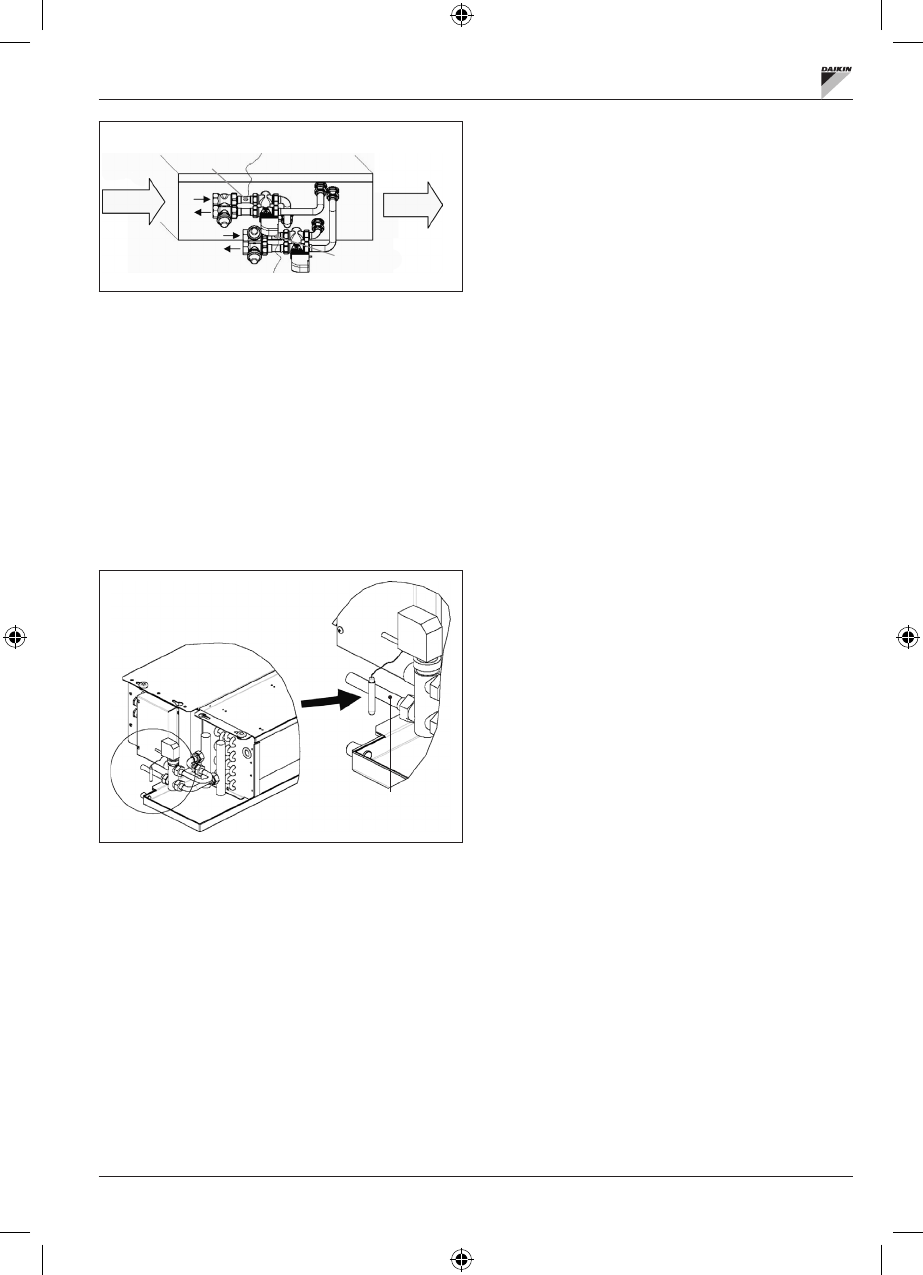

Watersonde voor
systeem met 2 leidingen

Watersonde voor
systeem met 4 leidingen

LUCHT

LUCHT

•

Voor UTN-eenheden zonder kleppen, voor systemen
met twee leidingen, moet de watersonde op de leiding
bij de ingang van de warmtewisselaar worden geplaatst.

•

Voor UTN-eenheden zonder kleppen, voor systemen
met vier leidingen, moet de watersonde op de
leiding bij de ingang van de warmtewisselaar van het
verwarmingscircuit worden geplaatst.

FWB-FWP

Voorbeeld, kleppen gemonteerd op de linkerflank:

Leiding systeem
ten laste van de gebruiker

•

Voor FWB-FWP-eenheden zonder kleppen, voor
systemen met twee leidingen, moet de watersonde op
de leiding bij de ingang van de warmtewisselaar worden
geplaatst.

•

Voor FWB-FWP-eenheden zonder kleppen, voor
systemen met vier leidingen, moet de watersonde op
de leiding bij de ingang van de warmtewisselaar van het
verwarmingscircuit worden geplaatst.

INSTALLATIE VAN DE GEBRUIKERSTERMINAL

Kies voor de installatie van het besturingspaneel een zone die
gemakkelijk toegankelijk is voor de instelling van de functies
en efficiënt voor het aflezen van de omgevingstemperatuur
(minstens 1,5 m boven de grond). Vermijd daarom:

•

plaatsen die rechtstreeks aan het zonlicht zijn
blootgesteld;

•

plaatsen die onderhevig zijn aan rechtstreekse stromen
van warme of koude lucht;

•

obstakels er tussen te plaatsen die verhinderen om de
temperatuur correct af te lezen (gordijnen of meubels);

•

constante aanwezigheid van waterdamp (keukens enz.);

•

het paneel aan de muur te bedekken of in te bouwen.

Het is aanbFWECSAlen om voor de installatie van de
besturing op de wand een elektrische inbouwcontactdoos
503 te gebruiken achter de besturing, om er de kabels
in onder te brengen. Volg de instructies hierna voor de
montage:

•

Haal de sluitschroef weg van de besturing

(figuur 13)

.

•

Wanneer men een inbouwcontactdoos 503 gebruikt,
steekt men de kabels door de spleet onderaan de
besturing, gebruik de speciale gaten voor de bevestiging

(figuur 13)

.

•

Anders moet men in de wand boren waar men
de besturing wil installeren, ter hoogte van de
bevestigingsgaten op de basis van de besturing.
Gebruik de basis van de besturing als mal voor het
boren. Steek de kabels door de spleet van de basis en
bevestig ze met de pluggen op de wand waar voordien
gaten in werden geboord

(figuur 14)

.

•

Sluit de klem aan op de kaar t van het display.

•

Sluit de besturing opnieuw met behulp van de
sluitschroef.

De verbinding tussen het besturingspaneel en de I/O-
kaar t moet worden uitgFWECSAerd met behulp van de
connectoren met 2 klemmen van de draaggolven die op
beide voorzieningen aanwezig zijn (zie elektrisch schema).
In geval van de I/O-kaar t zijn er twee connectoren voor
de aansluiting: het heeft geen belang of u nu op de ene
of de andere connector aansluit. Het is aanbFWECSAlen
een gegevensnetwerkkabel te gebruiken, bestaande uit
een koppel getwiste geleiders met afscherrming. Het
