FC66003946
Вер. 00

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

строжайше запрещено воспроизведение, даже частичное, этого руководства

FWECSA

Панель управления для терминалов

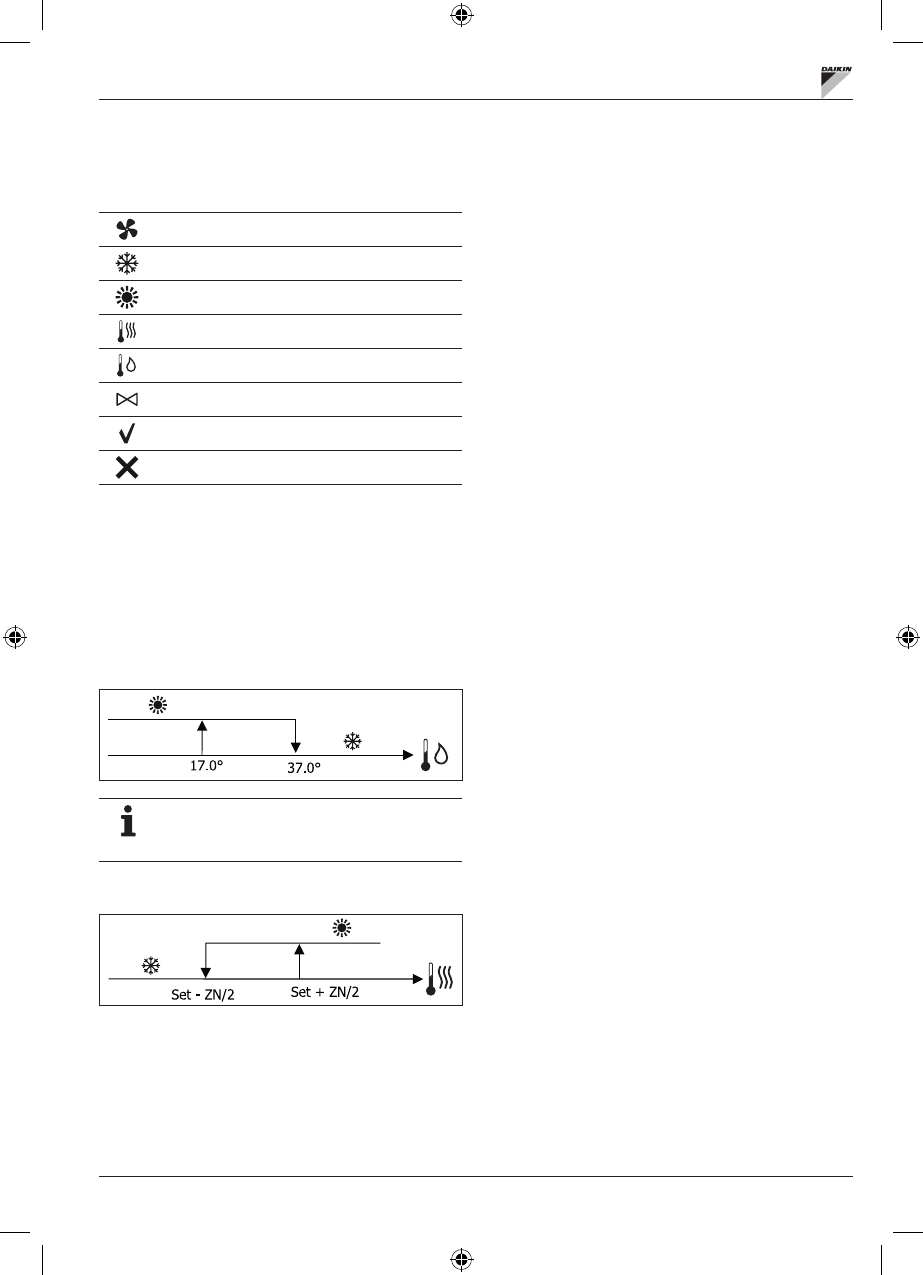

ЛОГИЧЕСКИЕ СХЕМЫ НАСТРОЕК

ПЕРЕКЛЮЧЕНИЕ ОХЛАЖДЕНИЯ/ОТОПЛЕНИЯ

ЛЕГЕНДА

СКОРОСТЬ ВЕНТИЛЯЦИИ

ЗИМА

ЛЕТО

ТЕМПЕРАТУРА ВОЗДУХА

ТЕМПЕРАТУРА ВОДЫ

ОТКРЫТИЕ КЛАПАНА

ДА

НЕТ

Имеются 4 различные и альтернативные логические схемы выбора
рабочего режима термостата, установленные в зависимости от
конфигурации, заданной на панели управления:

•

Локальная

: выбранная пользователем, посредством нажатия

на клавишу MODE

•

Дистанционная

: в зависимости от состояния цифрового входа

DI1

•

автоматически, в зависимости от температуры

воды

При аварийном сигнале зонда для воды, способ

управления режимом временно возвращается в

режим местного управления

•

автоматически, в зависимости от температуры

воды

Где:

•

Set - это температура, заданная при помощи стрелок

•

ZN - нейтральная зона

Режим работы термостата указывается значками на дисплее
(охлаждение) и (отопление).

ВЕНТИЛЯЦИЯ

ОБЩИЕ АСПЕКТЫ

Контроллер может управлять двумя типами вентиляции:

•

ступенчатая вентиляция с постоянным количеством
регулируемой скорости (3 или 4);

•

модулирующая вентиляция с переменной скоростью от 0% и до
100%.

Использование одного или другого типа управления связана с типом
вентилятора (ступенчатая или модулирующая), установленного на
борту машины. В свою очередь, ступенчатая настройка следует двумя
разным логическим схема, в зависимости от типа клапана/ов (ВКЛ/
ВЫКЛ или модулирующий).
Следовательно, логические схемы настройки автоматического
режима, управляемые с контроллера (подробно описанные ниже)
следующие:

•

ступенчатая вентиляция с клапаном ВКЛ/ВЫКЛ (или без него) и с
3 скоростями; в режим охлаждения и отопления;

•

ступенчатая вентиляция с клапаном ВКЛ/ВЫКЛ (или без него) с
4 скоростями, в летнем или зимнем режиме;

•

ступенчатая вентиляция с модулирующим клапаном и
3 скоростями, в летнем и зимнем режиме;

•

ступенчатая вентиляция с модулирующим клапаном
и 4 скоростями, в летнем и зимнем режиме;о

•

настройка модулирующей вентиляции с клапаном ВКЛ/ВЫКЛ, в
летнем и зимнем режиме;

•

настройка модулирующей вентиляции с модулирующим
клапаном.

ЕСТЕСТВЕННАЯ КОНВЕКЦИЯ

При подключении параметра с меню конфигурации на устройстве с
клапаном или 3 скоростями + CN, вентиляция в режиме обогревания
запаздывает на 0.5°C, чтобы позволить проведение первой фазы
естественной конвекции.

СТУПЕНЧАТАЯ ВЕНТИЛЯЦИЯ

С помощью кнопок ВВЕРХ/ВНИЗ, можно выбрать одну из следующих
скоростей:

•

Скор� АВТОМАТИЧЕСКАЯ:

в зависимости от заданной

температуры и температуры окружающей среды

•

Скор� СУПЕРМИНИМАЛЬНАЯ:

может быть выбрана только,

если агрегат относится к типу 4 скорости
