PT

3

MANUAL DE UTILIZAÇÃO

É expressamente proibida a reprodução mesmo parcial deste manual

FC66003946

Rev 00

Controlo para terminais

FWECSA

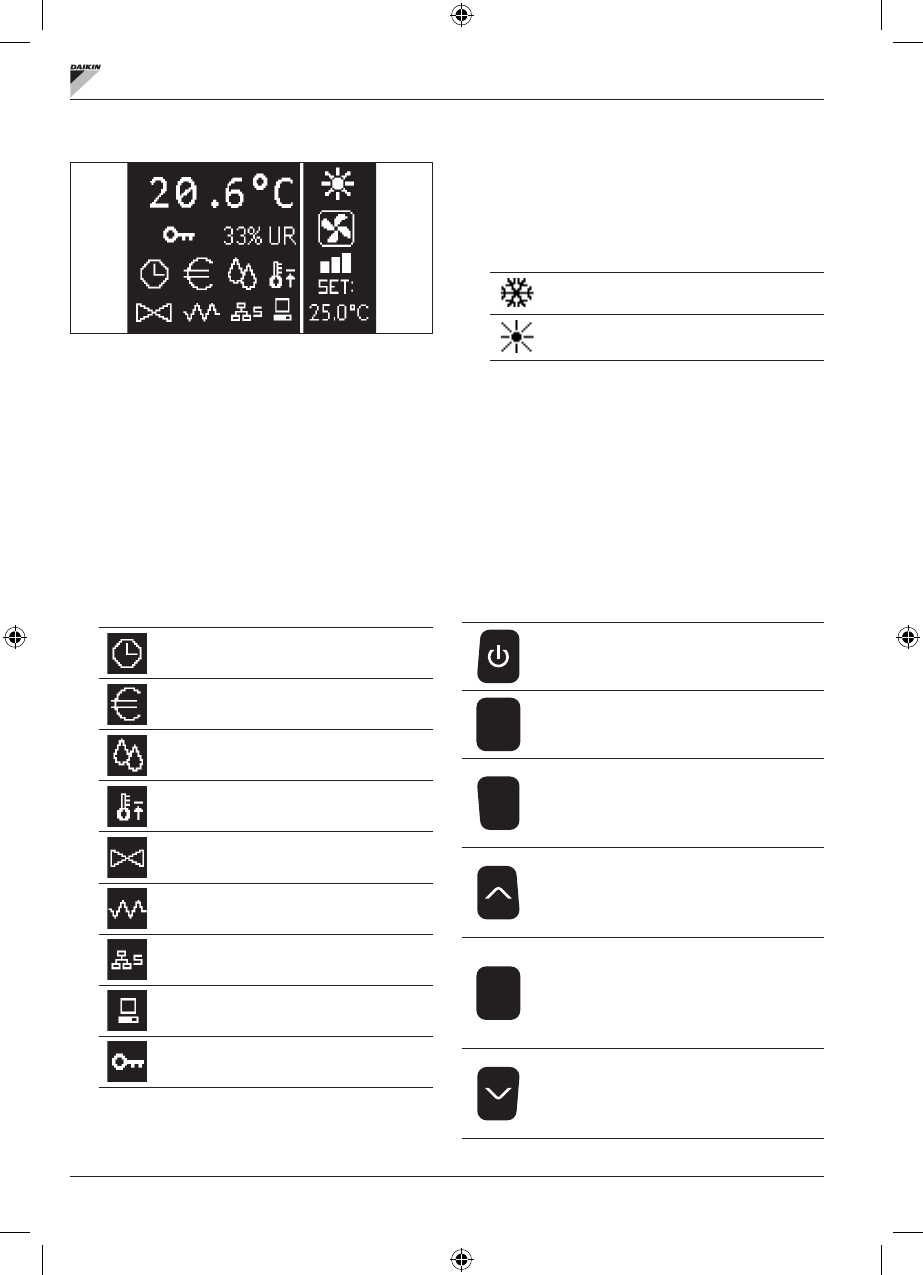

TERMINAL DO UTILIZADOR

O ecrã principal é subdividido em dois quadros (que em
seguida serão indicados como quadro esq e quadro dir)
divididos por uma linha ver tical.
No

quadro esq

 estão indicadas as seguintes informações

(de cima para baixo e da esquerda para a direita):

•

temperatura ambiente (lida pela sonda remota a bordo
do terminal do utilizador ou então pela sonda ligada ao
terminal da placa I/O, conforme a configuração)

•

humidade ambiente (caso a sonda de humidade esteja
presente e configurada)

•

símbolos de estado:

faixas horárias ativas

função economy ativa

desumidificação em funcionamento

função mínima de temperatura ambiente
habilitada

válvula/s aber ta/s

resistência elétrica habilitada/ativada

rede SMALL na RS485 ativa

comunicação em série
com sistema de supervisão

teclado bloqueado

•

sinalização de alarme: símbolo e indicação do tipo
de alarme que se sobrepõe a uma área normalmente
dedicada à exibição dos símbolos de estado.

No

quadro dir

 são dadas as seguintes informações (de

cima para baixo)

•

indicação da modalidade de funcionamento

Modalidade

REFRIGERAÇÃO

Modalidade

AQUECIMENTO

•

indicação do estado da ventilação

•

indicação do valor de SET de temperatura de ar
ambiente

Se a unidade está em OFF o quadro é inteiramente ocupado
pela mensagem OFF na ver tical.

TECLADO

As teclas do ecrã são seis; em seguida são indicadas as
funções básicas associadas a cada tecla.

TECLA ON/OFF

•

acendimento/desligamento da unidade

•

retorno ao ecrã principal

Prg

TECLA PRG

•

acesso ao MENU

Mode

TECLA MODE

•

modificação da modalidade de
funcionamento

•

(AQUECIMENTO/REFRIGERAÇÃO)

TECLA SETA UP (CIMA)

•

modificação de valores/velocidade de
ventilação

•

percorrer as páginas do ecrã

Set

TECLA SET

•

modalidade de modificação SET/
VENTILAÇÃO

•

confirma valor/retorno em modalidade de
percorrer as páginas do ecrã

TECLA SETA DOWN (BAIXO)

•

modificação de valores/velocidade de
ventilação

•

percorrer as páginas do ecrã
