NL

21

GEBRUIKSHANDLEIDING

De reproductie van deze handleiding, ook gedeeltelijk, is streng verboden

FC66003946

Rev 00

Besturing voor terminals

FWECSA

FWV, FWL, FWM, FWZ, FWR, FWS

Gebruik de meegeleverde plastic zelfklevende sondehouder:

•

Ventilatorconvector zonder sokkel

(figuur 05)

•

Ventilatorconvector met sokkel

(figuur 06)

•

Ventilatorconvector met frontale aanzuiging

(figuur 07)

INSTALLATIE VAN DE VOCHTIGHEIDSSONDE

De vochtigheidssonde is een optioneel accessoire. Als die
aanwezig is, moet die worden aangesloten op de klemmen
SU-SU van de I/O-kaar t. De sensor van de sonde kan zo

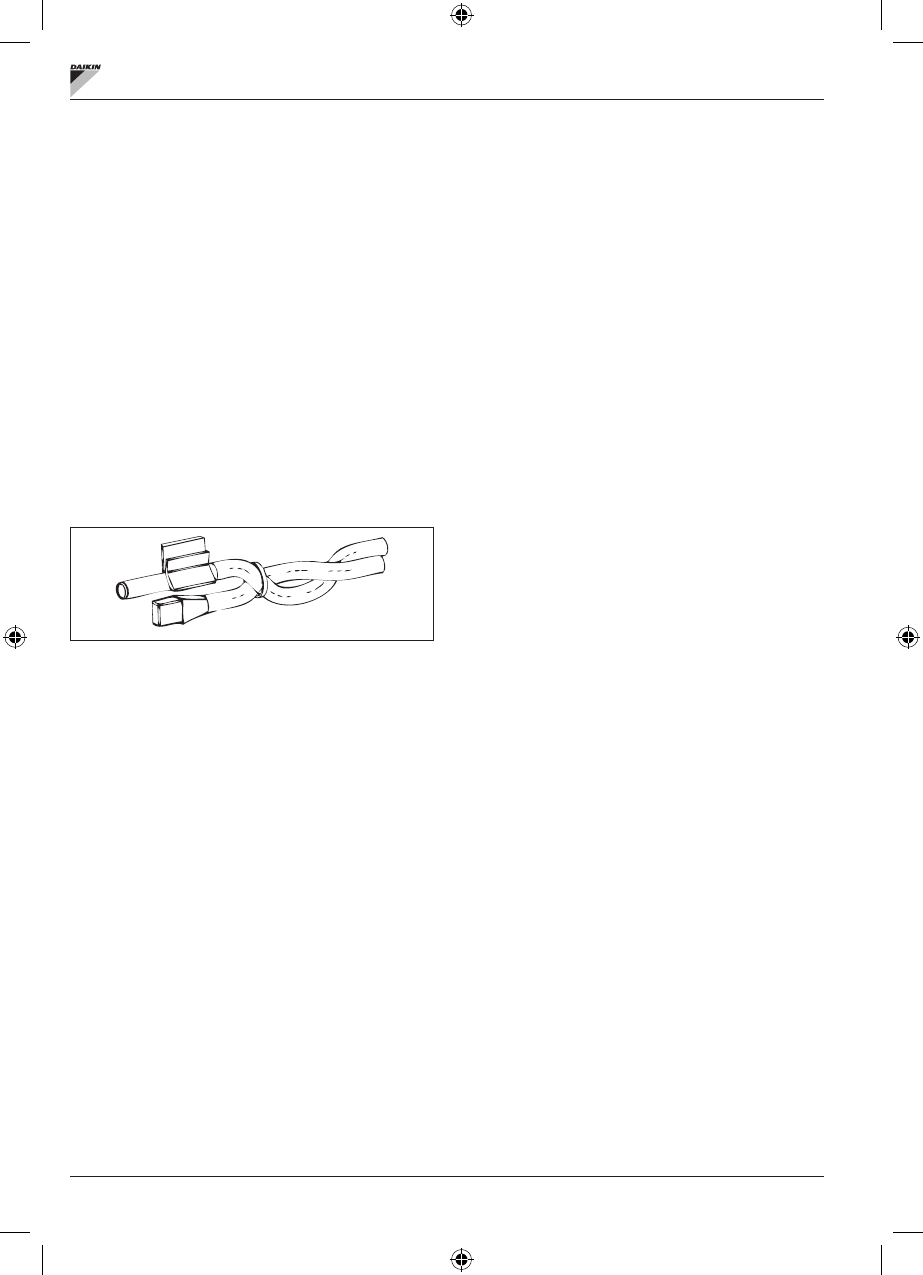

worden geplaatst dat die omgeven wordt door de aangezogen
luchtstroom van de eenheid (indien ook de temperatuursonde
op afstand aanwezig is, moet men die samen vastbinden
zoals aangetoond in de volgende afbeelding), ofwel op een
willekeurig ander punt in de omgeving die onderworpen is
aan regeling van de temperatuur en van de vochtigheid.

Het is ook mogelijk om de sensor van de sonde in de
gebruikersterminal te plaatsen met behulp van de speciale
bevestiging op de basis van de terminal

(figuur 08)

.

De kabel die bij de vochtigheidssensor meegeleverd is, is
voorzien van een scherm. Hzt is niet nodig om dit scherm
op de I/O-kaar t af te sluiten. Wanneer het lezen van de
relatieve vochtigheid is verstoord door de nabijheid van de
vermogenkabel of een andere bron, moet men voornoemd
scherm op de klem GND van de seriële poor t RS485
aansluiten.

INSTALLATIE VAN DE WATERSONDE

De sonde voor het lezen van de temperatuur van het water
(witte kabel) is een optioneel accessoire.
In geval van een eenheid met 2 leidingen (afzonderlijke
batterij) moet de watersonde op de klemmen I2 - C1 van de
I/O-kaar t worden aangesloten. In geval van een eenheid met
4 leidingen kan men (via de parameter “Aantal watersondes”

van het CONFIGURATIEMENU) kiezen hoeveel sondes (een
of twee) te gebruiken. Als men kiest om één watersonde
te gebruiken, moet deze zo worden geïnstalleerd dat die
de temperatuur van het verwarmingswater gaat lezen (dus
geïnstalleerd op de batterij warm water) en moet die worden
aangesloten op de klemmen I2 - C1 van de I/O-kaar t. Als
men echter kiest om twee watersondes te gebruiken, moet
de sonde voor het lezen van de temperatuur van het I2-C1
van de I/O-kaar t, terwijl de sonde voor het lezen van de
temperatuur van het warm waterop de klemmen I3-C1 van
de I/O-kaar t moet worden aangesloten.

FWV, FWL, FWM, FWZ, FWR, FWS

Gebruik de speciaal voorziene koperen sondehouder voor de
sonde van het water en plaats die naargelang de gevallen
zoals hierna beschreven. Ventilatorconvectoren voor:

•

Systeem met 2 LEIDINGEN - GEEN KLEP of
2-WEGSKLEP: de sonde van het water moet op de
warmtewisselaar worden geplaatst

(figuur 09);

•

Systeem met 4 LEIDINGEN - GEEN KLEP of
2-WEGSKLEPPEN: de sonde van het water (indien
uniek) moet op de warmtewisselaar van het
verwarmingscircuit worden geplaatst

(figuur 10)

; de

eventuele tweede sonde moet op de warmtewissselaar
van het koelcircuit worden geplaatst;

•

Systeem met 2 LEIDINGEN - MET 3-WEGSKLEP: de
sonde van het water moet op de ingang van de klep
worden geplaatst, op de tak afkomstig uit het systeem

(figuur 11)

;

•

Systeem met 4 LEIDINGEN - MET 3-WEGSKLEPPEN: de
sonde van het water (indien uniek) moet op de ingang
van de klep voor verwarming worden geplaatst, op de
tak afkomstig uit het circuit

(figuur 12)

; de eventuele

tweede sonde moet op de ingang van de klep voor
koeling worden geplaatst, op de tak afkomstig uit het
circuit.

FWD

Voorbeeld, kleppen gemonteerd op de linkerflank:
