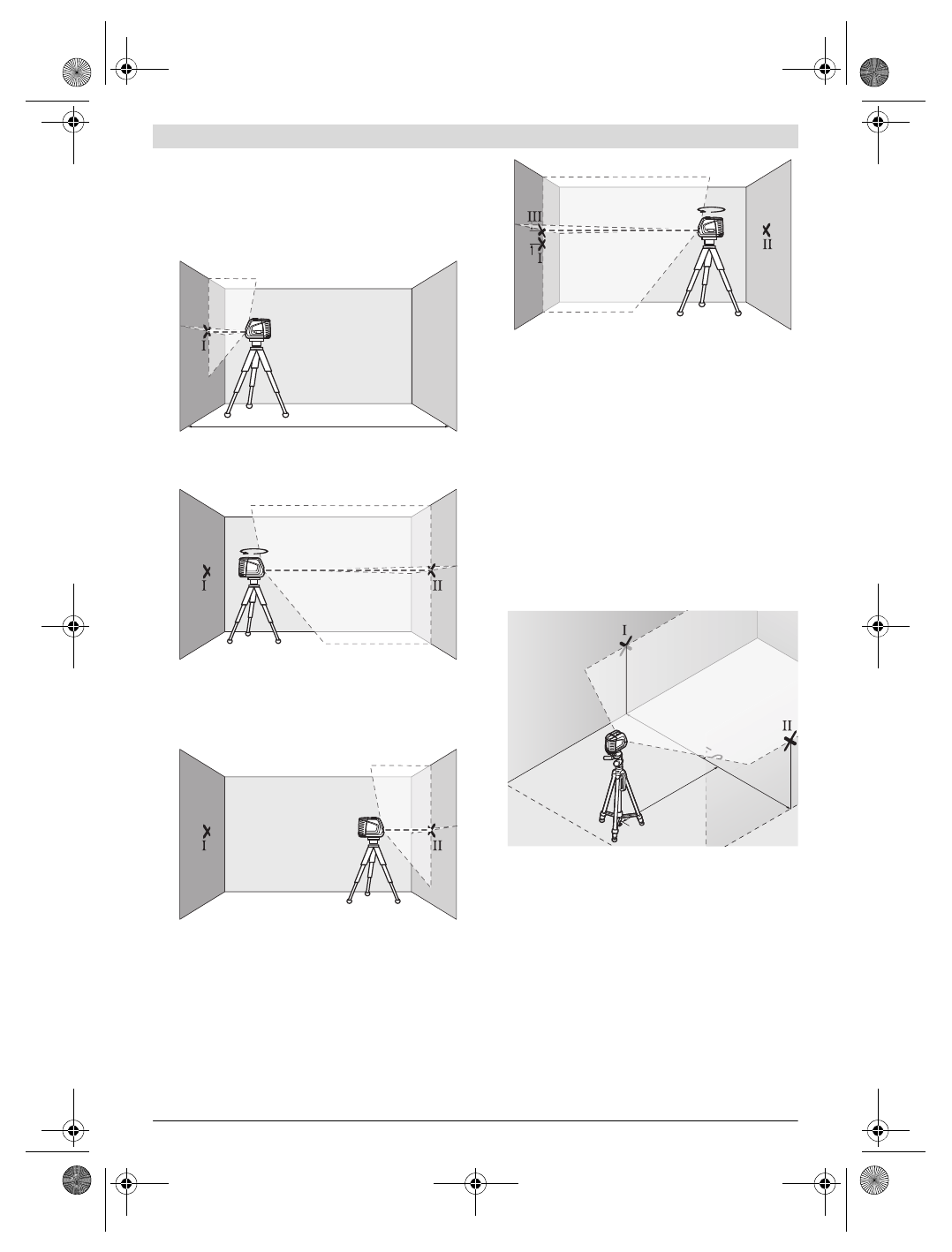

Kontrola výškové přesnosti vodorovné přímky

Pro kontrolu potřebujete 5 m dlouhou volnou měřící dráhu na
pevném základu mezi dvěma stěnami A a B.

– Namontujte měřící přístroj blízko stěny A na stativ nebo jej

položte na pevný, rovný podklad. Měřící přístroj zapněte.
Zvolte provoz křížových přímek s nivelační automatikou.

– Nasměrujte laser na blízkou stěnu A a nechte měřící pří-

stroj znivelovat. Označte střed bodu, na němž se přímky
laseru na stěně kříží (bod

I

).

– Otočte měřící přístroj o 180 °, nechte jej znivelovat a

označte střed křížení přímek laseru na protější stěně B
(bod

II

).

– Umístěte měřící přístroj –  bez jeho otočení –  poblíž

stěny B, zapněte jej a nechte znivelovat.

– Vyrovnejte  měřící  přístroj  výškově tak (s pomocí stativu

nebo případně podložením), aby bod křížení přímek laseru
přesně zasáhl předtím označený bod

II

 na stěně B.

– Otočte měřící přístroj o 180 ° bez změny výšky. Nasměruj-

te jej na stěnu A tak, aby svislá přímka laseru běžela skrz již
označený bod

I

. Nechte měřící přístroj znivelovat a označ-

te bod křížení přímek laseru na stěně A (bod

III

).

– Rozdíl

d

 obou označených bodů

I

 a

III

 na stěně A udává

skutečnou výškovou odchylku měřícího přístroje.

Maximální dovolenou odchylku d

max

 vypočítáte následovně:

d

max

= dvojnásobná vzdálenost stěn x 0,3 mm/m

Příklad: při vzdálenosti stěn 5 m smí činit maximální odchylka
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Značky smějí tedy ležet

nejvýše 3 mm od sebe.

Kontrola přesnosti nivelace vodorovné přímky

Pro kontrolu potřebujete volnou plochu ca. 5 x 5 m.

– Postavte měřící přístroj na pevný, rovný základ doprostřed

mezi stěny A a B. Nechte měřící přístroj ve vodorovném
provozu znivelovat.

– Označte ve vzdálenosti 2,5 m od měřícího přístroje na

obou stěnách střed přímky laseru (bod

I

 na stěně A a

bod

II

 na stěně B).

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B
