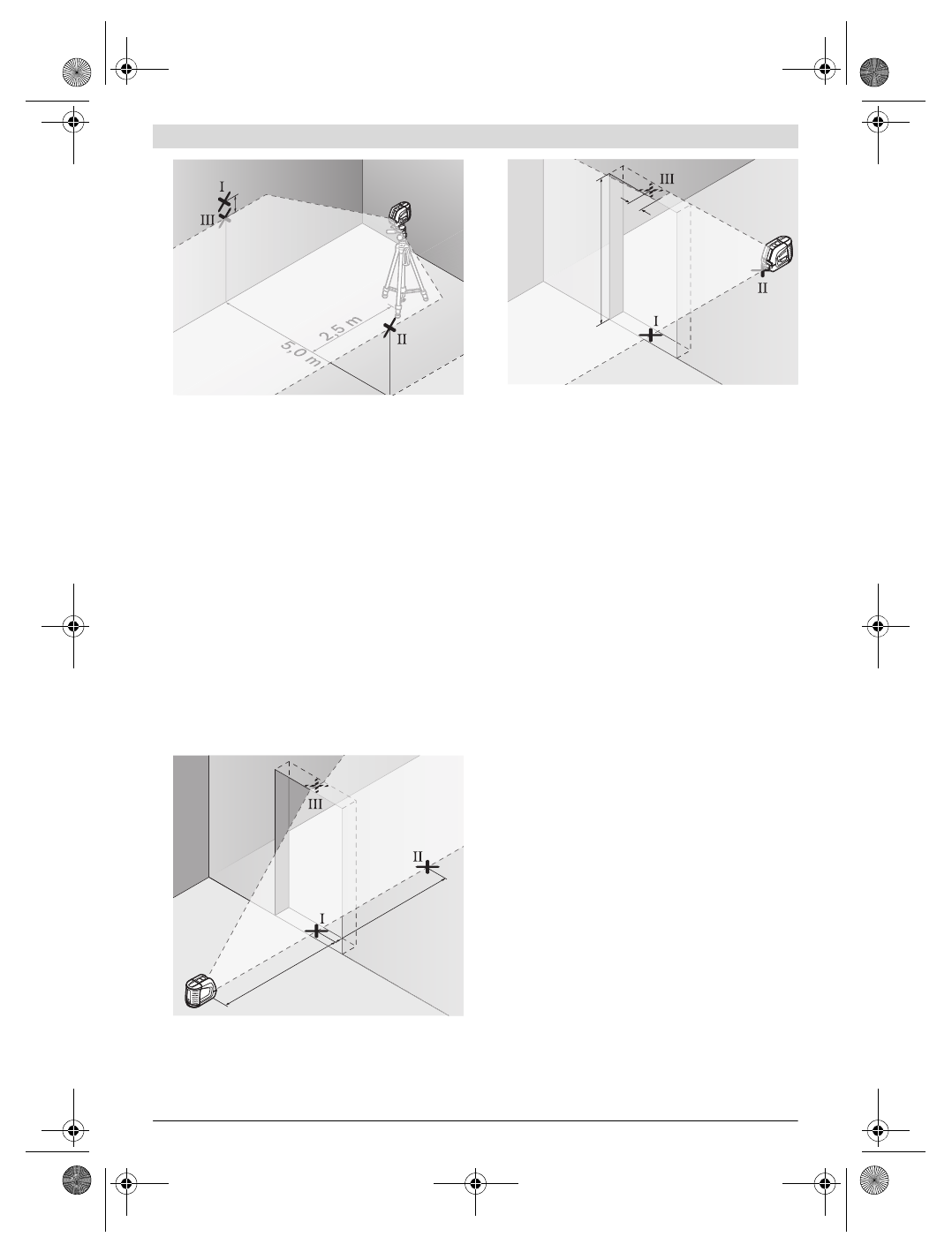

– Postavte měřící přístroj otočený o 180 ° ve vzdálenosti 5 m

a nechte jej znivelovat.

– Vyrovnejte  měřící  přístroj  výškově tak (s pomocí stativu

nebo případně podložením), aby bod střed přímky laseru
přesně zasáhl předtím označený bod

II

 na stěně B.

– Označte na stěně A střed přímky laseru jako bod

III

 (svisle

nad příp. pod bodem

I

).

– Rozdíl

d

 obou označených bodů

I

 a

III

 na stěně A udává

skutečnou odchylku měřícího přístroje od vodorovné roviny.

Maximální dovolenou odchylku d

max

 vypočítáte následovně:

d

max

= dvojnásobná vzdálenost stěn x 0,3 mm/m

Příklad: při vzdálenosti stěn 5 m smí činit maximální odchylka
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Značky smějí tedy ležet

nejvýše 3 mm od sebe.

Kontrola přesnosti nivelace svislé přímky

Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném
základu) na každé straně dveří nejméně 2,5 m místa.

– Postavte měřící přístroj ve vzdálenosti 2,5 m od otvoru

dveří na pevný, rovný podklad (nikoli na stativ). Nechte
měřící přístroj v provozu křížových přímek znivelovat a
nasměrujte laserové přímky na otvor dveří.

– Označte střed svislé přímky laseru na podlaze otvoru dveří

(bod

I

), ve vzdálenosti 5 m na druhé straně otvoru dveří

(bod

II

) a též na horním okraji otvoru dveří (bod

III

).

– Položte měřící přístroj na druhé straně otvoru dveří přímo

za bod

II

. Nechte měřící přístroj znivelovat a vyrovnejte

svislou přímku laseru tak, aby její střed procházel přesně
body

I

 a

II

.

– Rozdíl

d

 mezi bodem

III

 a středem přímky laseru na horním

okraji otvoru dveří udává skutečnou odchylku měřícího pří-
stroje od svislé roviny.

– Změřte výšku otvoru dveří.

Maximální dovolenou odchylku d

max

 vypočítáte následovně:

d

max

= dvojnásobná výška otvoru dveří x 0,3 mm/m

Příklad: při výšce otvoru dveří 2 m smí činit maximální odchylka
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm.  Značky  smějí  tedy  le-

žet nejvýše 1,2 mm od sebe.

Pracovní pokyny



K označení používejte pouze střed přímky laseru.

Šířka

laserové přímky se mění se vzdáleností.

Práce s vyrovnávacím terčem

S pomocí vyrovnávacího terče

12

 můžete měřící přístroj vy-

rovnat na referenční přímku nebo zobrazit svislou laserovou
přímku v úhlu 45 ° nebo 90 ° vůči referenční přímce.

Posaďte měřící přístroj otvorem stativu

6

 na kolík

16

 na vy-

rovnávacím terči. Umístěte jej na vyrovnávacím terči tak, aby
svislá přímka laseru probíhala středem (podle požadovaného
úhlu) vyrovnávací pomůcky

13

,

14

 nebo

15

.

Vyrovnejte vyrovnávací terč

12

 s pomocí korespondujících

vyrovnávacích pomůcek

13

,

14

 nebo

15

 na požadovanou re-

ferenční přímku.

Práce s měřící deskou (příslušenství) (viz obrázky E

–

F)

S pomocí měřící desky

20

 můžete přenést označení laseru na

podlahu příp. výšku laseru na stěnu.

Pomocí nulového pole a stupnice můžete změřit přesazení k
požadované výšce a na jiném místě je opět nanést. Tím odpa-
dá přesné nastavení měřícího přístroje na přenášenou výšku.

Měřící deska

20

 má reflexní vrstvu, která zlepšuje viditelnost

laserového paprsku ve velké vzdálenosti ev. za silného sluneč-
ního záření. Zesílení jasu lze rozpoznat jen tehdy, pokud se dí-
váte na měřící desku rovnoběžně s paprskem laseru.
