– Γυρίστε το εργαλείο μέτρησης κατά 180 °, χωρίς να αλλάξετε

ύψος. Κατευθύνετε το επάνω στο τοίχο A κατά τέτοιο τρόπο,
ώστε η κάθετη γραμμή λέιζερ να περνά μέσα από το ήδη ση-
μαδεμένο σημείο

I

. Αφήστε το εργαλείο μέτρησης να χωρο-

σταθμηθεί και συμαδέψτε το σημείο διασταύρωσης των
γραμμών λέιζερ στον τοίχο A (σημείο

III

).

– Η  διαφορά

d

 των δυο σημαδεμένων σημείων

I

 και

III

 στον

τοίχο A αποτελεί την πραγματική απόκλιση ύψους του εργα-
λείου μέτρησης.

Μέγιστη επιτρεπτή απόκλιση d

max

 υπολογίζεται ως εξής:

d

max

= Διπλή απόσταση των τοίχων x 0,3 mm/m

Παράδειγμα: Η μέγιστη απόκλιση
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm,  όταν  η  απόσταση  μεταξύ

των τοίχων είναι 5 m. Έτσι, η απόσταση ανάμεσα στα σημάδια
δεν επιτρέπεται να ξεπερνά τα 3 mm.

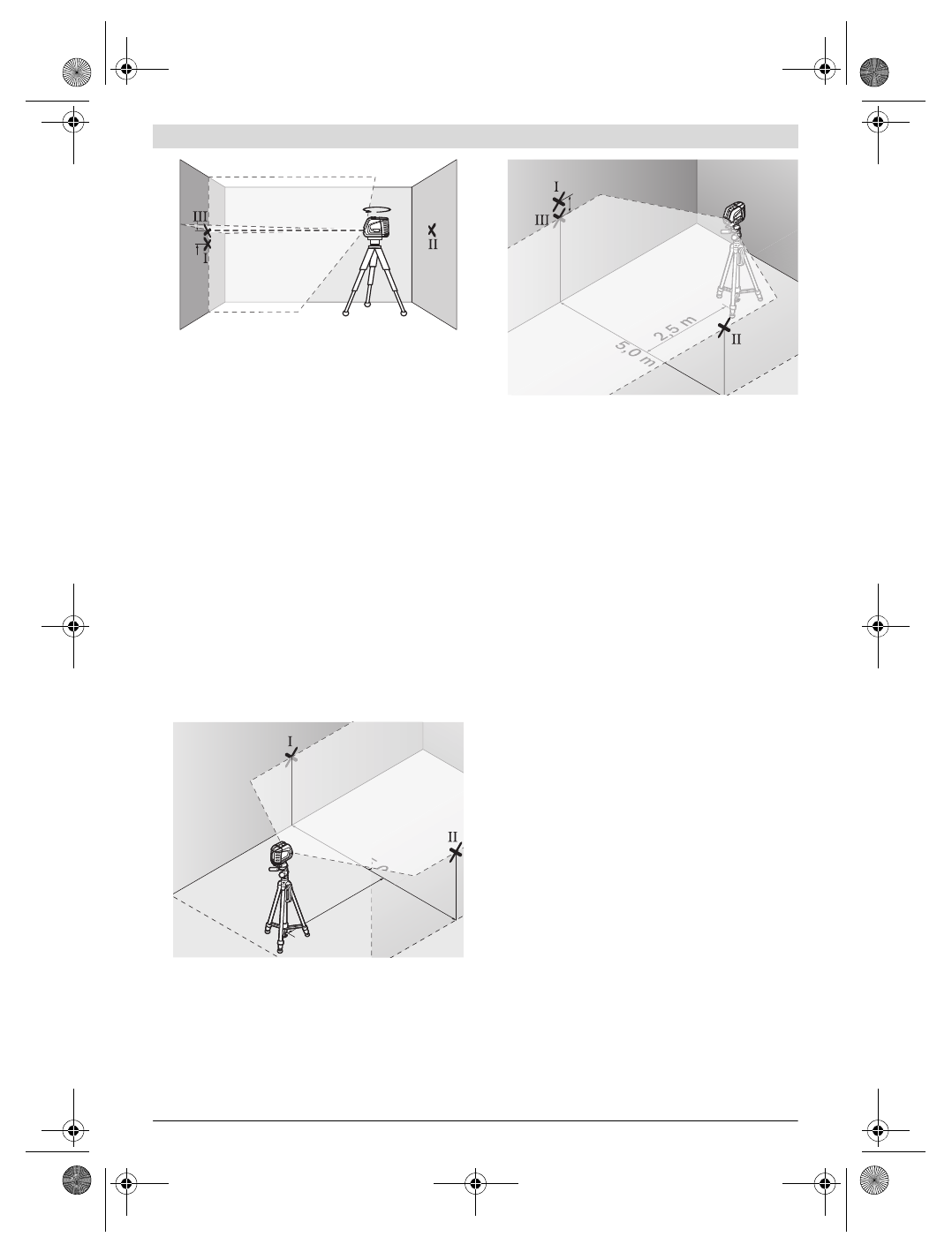

Έλεγχος της ακρίβειας χωροστάθμησης της οριζόντιας
γραμμής

Για τον έλεγχο χρειάζεστε μια ελεύθερη επιφάνεια περίπου
5 x 5 m.

– Τοποθετήστε το εργαλείο μέτρησης στο κέντρο μιας στερε-

ής, επίπεδης επιφάνειας, ανάμεσα στους δυο τοίχους A και
B. Αφήστε το εργαλείο μέτρησης να χωροσταθμηστεί στην
οριζόντια λειτουργία.

– Σημαδέψτε στους δυο τοίχους, σε απόσταση 2,5 m από το

εργαλείο μέτρησης, το κέντρο της γραμμής λέιζερ (σημείο

I

στον τοίχο A και σημείο

II

 στον τοίχο B).

– Τοποθετήστε το εργαλείο μέτρησης γυρισμένο κατά 180 ° σε

απόσταση 5 m και αφήστε το να χωρασταθμηθεί.

– Ρυθμίστε (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι

από κάτω) το ύψος του εργαλείου μέτρησης κατά τέτοιο τρό-
πο, ώστε το κέντρο της γραμμής λέιζερ να πέσει ακριβώς
επάνω στο σημείο

II

 που είχατε ήδη σημαδέψει στον τοίχο B.

– Σημαδέψτε στον τοίχο A το κέντρο της γραμμής λέιζερ σαν

σημείο

III

 (κάθετα ή, ανάλογα, κάτω από το σημείο

I

).

– Η  διαφορά

d

 των δυο σημαδεμένων σημείων

I

 και

III

 στον

τοίχο A αποτελεί την πραγματική απόκλιση του εργαλείου μέ-
τρησης από τον οριζόντιο άξονα.

Μέγιστη επιτρεπτή απόκλιση d

max

 υπολογίζεται ως εξής:

d

max

= Διπλή απόσταση των τοίχων x 0,3 mm/m

Παράδειγμα: Η μέγιστη απόκλιση
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm, όταν η απόσταση μεταξύ

των τοίχων είναι 5 m. Έτσι, η απόσταση ανάμεσα στα σημάδια
δεν επιτρέπεται να ξεπερνά τα 3 mm.

Έλεγχος της ακρίβειας της κάθετης γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε
πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m (επάνω
σε στερεή επιφάνεια).

– Θέστε το εργαλείο μέτρησης σε απόσταση 2,5 m από το

άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επιφά-
νεια (όχι επάνω σε ένα τρίποδο). Αφήστε το εργαλείο μέτρη-
σης να αυτοχωροσταθμηστεί στη λειτουργία σταυρωτών
γραμμών και κατευθύντε τις γραμμές λέιζερ επάνω στο
άνοιγμα της πόρτας.

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B
