156

 | Srpski

1 609 92A 0KJ | (6.5.14)

Bosch Power Tools

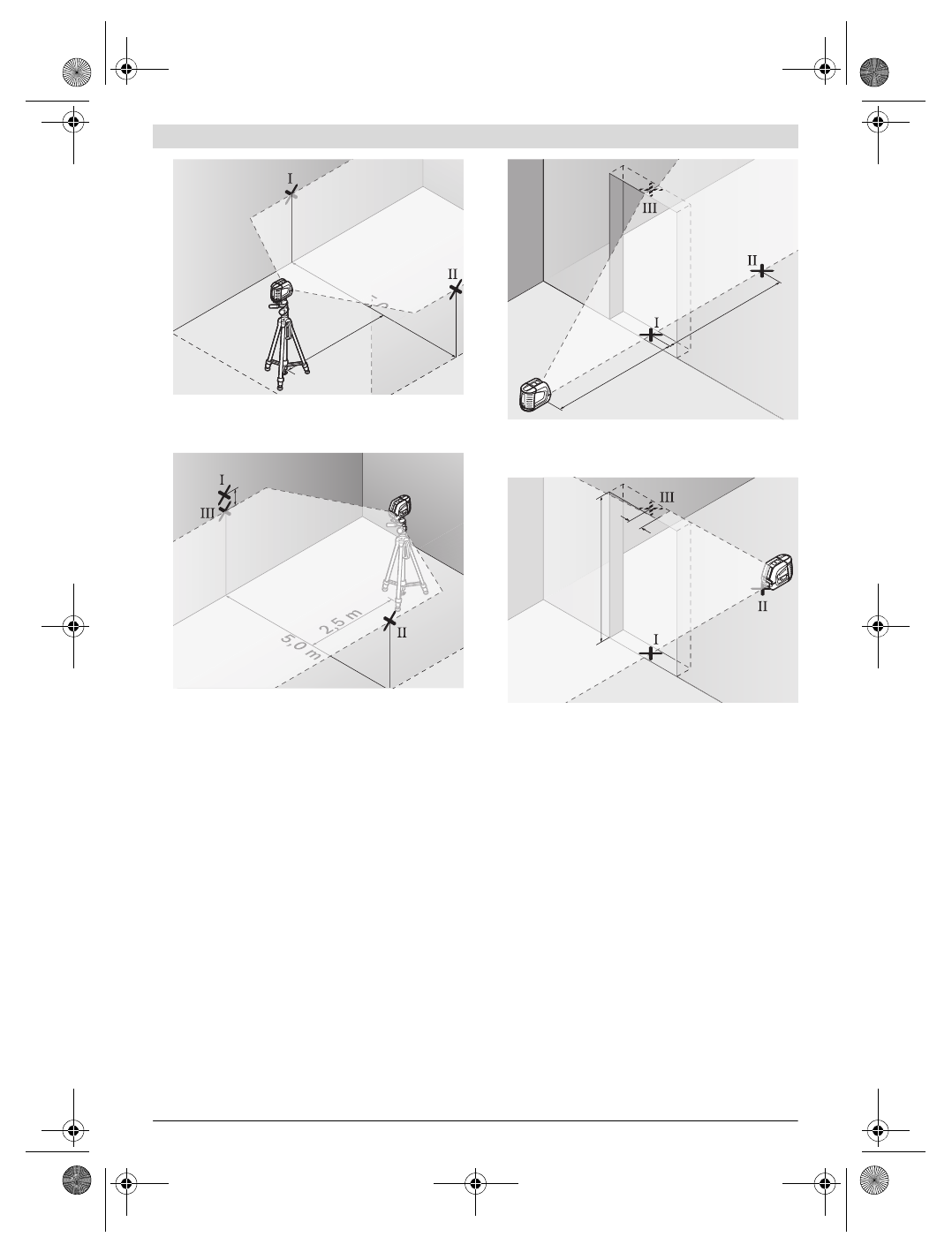

– Označite na 2,5 m rastojanja od mernog alata na oba zida

sredinu laserske linije (tačka

I

 na zidu A i tačka

II

 na

zidu B).

– Postavite merni alat okrenut za 180 ° nedostaje stepen na

5 m rastojanja i nivelišite ga.

– Postavite merni alat po visini tako (pomoću stativa ili u

datom slučaju putem podmetača), da sredina laserske
linije tačno pogadja prethodno označenu tačku

II

 na

zidu B.

– Označite na zidu A sredinu laserske linije kao tačku

III

(vertikalno preko odnosno ispod tačke

I

).

– Razlika

d

 obe označene tačke

I

 i

III

 na zidu A daje stvarno

odstupanje mernog alata od horizontale.

Maksimalno dozvoljeno odstupanje d

max

 izračunajte na

sledeći način:
d

max

= dvostruko rastojanje zidova x 0,3 mm/m

Primer: Kod rastojanja zidova od 5 m sme maksimalno
odstupanje da iznosi
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Oznake  smeju  dakle  da

budu najviše 3 mm razdvojene.

Kontrola tačnosti nivelisanja vertikalne linije

Za kontrolu potreban Vam je otvor od vrata, kod kojih (na
čvrstoj zemlji) sa svake strane vrata ima najmanje 2,5 m
prostora.

– Postavite merni alat na 2,5 m udaljenja od otvora za vrata

na čvrstu ravnu podlogu (ne na nekom stativu). Neka se
merni alat niveliše u radu sa ukrštenim linijama, i upravite
laserske linije na otvor vrata.

– Označite sredinu vertikalne laserske linije na podu otvora

vrata (tačka

I

), 5 m rastojanja druge strane otvora vrata

(tačka

II

), kao i na gornjoj ivici otvora vrata (tačka

III

).

– Postavite merni alat na drugoj strani otvora vrata direktno

iza tačke

II

. Nivelišite merni alat i postavite vertikalnu

lasersku liniju tako, da njena sredina prolazi tačno kroz
tačke

I

 i

II

.

– Razlika

d

 izmedju tačke

III

 i sredine laserske linije na

gornjoj ivici otvora vrata daje stvarno odstupanje mernog
alata od vertikale.

– Merite visinu otvora vrata.

Maksimalno dozvoljeno odstupanje d

max

 izračunajte na

sledeći način:
d

max

= dvostruka visina otvora vrata x 0,3 mm/m

Primer: Pri visini otvora vrata od 2 m sme maksimalno
odstupanje da iznosi
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm.  Oznake  dakle  smeju  da

butu najviše 1,2 mm razdvojene.

Uputstva za rad



Koristite uvek samo sredinu laserske linije za
markiranje.

Širina laserske linije se menja sa odstojanjem.

Radovi sa pločom za postavljanje

Pomoću ploče za postavljanje

12

 možete merni alat postaviti na

jednu referentnu liniju ili da vertikalna laserska linija pokazuje
pod uglom od 45 ° ili 90 ° nedostaju stepeni prema referentnoj
liniji.

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
