– Ustawić wysokość urządzenia pomiarowego (na statywie

albo ewentualnie podkładając coś pod urządzenie) tak,
aby punkt przecięcia linii lasera dokładnie pokrywał się
z zaznaczonym uprzednio punktem

II

 na ścianie B.

– Obrócić urządzenie pomiarowe o 180 °, nie zmieniając je-

go wysokości. Skierować jego wiązkę na ścianę A tak, aby
pionowa linia lasera przebiegała przez uprzednio zazna-
czony punkt

I

. Odczekać aż urządzenie pomiarowe się wy-

poziomuje i zaznaczyć punkt przecięcia linii lasera na ścia-
nie A (punkt

III

).

– Z  różnicy

d

 między oboma zaznaczonymi punktami

I

 i

III

 na

ścianie A wyniknie rzeczywiste odchylenie urządzenia
pomiarowego od pozycjonowanej wysokości.

Maksymalnie dopuszczalne odchylenie d

max

 oblicza się w na-

stępujący sposób:
d

max

= podwójna odległość między ścianami x 0,3 mm/m

Przykład: W przypadku odległości między ścianami wynoszą-
cej 5 m maksymalnie dopuszczalne odchylenie może wynosić
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Oznacza to, że zaznaczo-

ne punkty mogą być od siebie oddalone o najwyżej 3 mm.

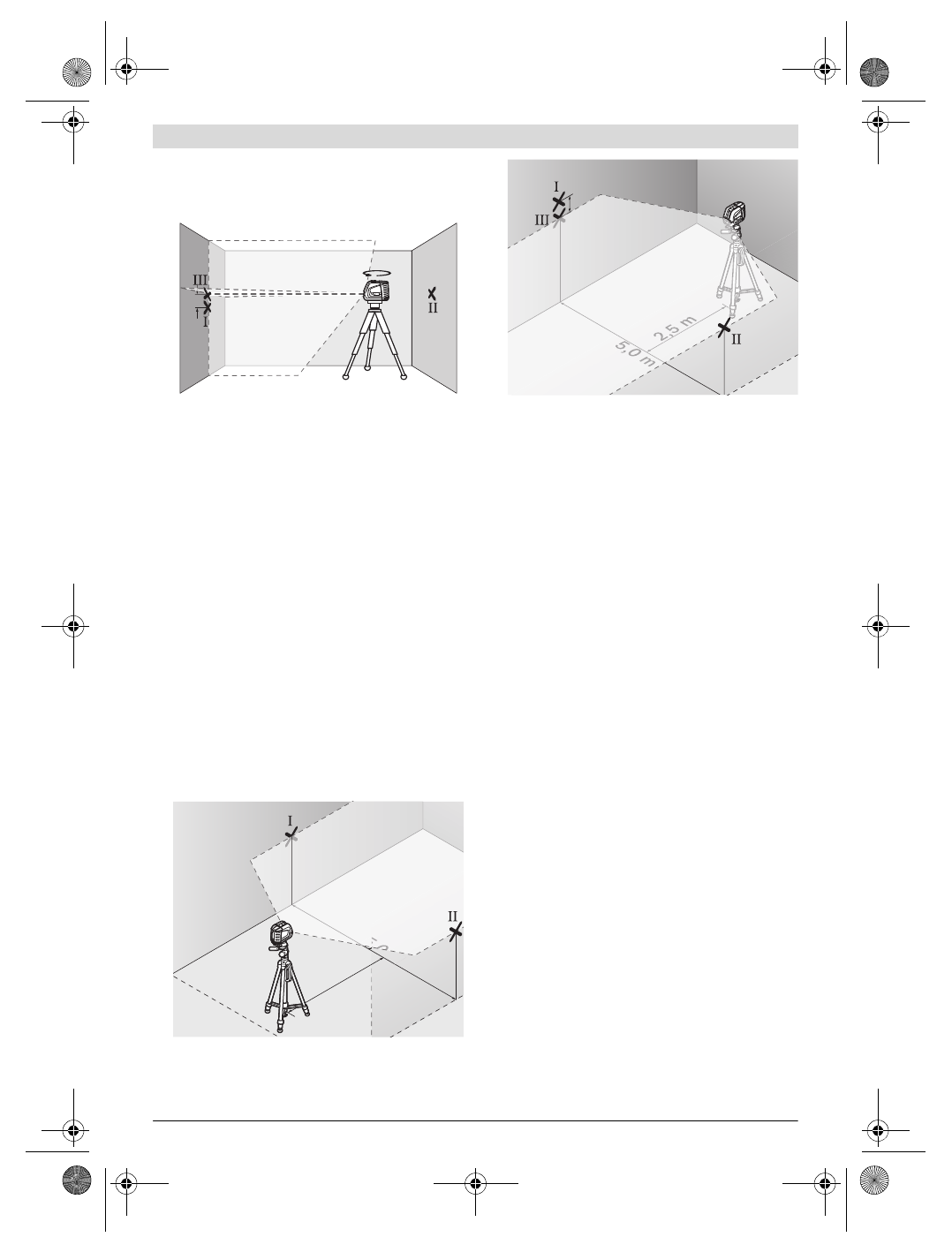

Dokładność poziomowania poziomej linii lasera

Do przeprowadzenia kontroli dokładności poziomowania linii
poziomej potrzebna jest wolna przestrzeń o wymiarach ok.
5 x 5 m.

– Ustawić urządzenie pomiarowe na stabilnym, równym

podłożu, dokładnie pośrodku między ścianą A i ścianą B.
Odczekać aż urządzenie wypoziomuje się w trybie pracy
poziomej.

– W odległości 2,5 m od urządzenia pomiarowego zaznaczyć

na obu ścianach środek linii lasera (punkt

I

 na ścianie A i

punkt

II

 na ścianie B).

– Obrócić urządzenie pomiarowe o 180 ° i ustawić je w odle-

głości 5 m, a następnie odczekać aż się wypoziomuje.

– Ustawić wysokość urządzenia pomiarowego (na statywie

albo ewentualnie podkładając coś pod urządzenie) tak,
aby środek linii lasera dokładnie pokrywał się z zaznaczo-
nym uprzednio punktem

II

 na ścianie B.

– Zaznaczyć na ścianie A środek linii lasera jako punkt

III

(pionowo nad wzgl. pod punktem

I

).

– Z  różnicy

d

 między oboma zaznaczonymi punktami

I

 i

III

 na

ścianie A wyniknie rzeczywiste odchylenie urządzenia po-
miarowego od poziomu.

Maksymalnie dopuszczalne odchylenie d

max

 oblicza się w na-

stępujący sposób:
d

max

= podwójna odległość między ścianami x 0,3 mm/m

Przykład: W przypadku odległości między ścianami wynoszą-
cej 5 m maksymalnie dopuszczalne odchylenie może wynosić
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Oznacza to, że zaznaczo-

ne punkty mogą być od siebie oddalone o najwyżej 3 mm.

Dokładność poziomowania pionowej linii lasera

Do przeprowadzenia kontroli dokładności poziomowania linii
pionowej potrzebny jest otwór drzwiowy. Po obu stronach
drzwi musi być minimum 2,5 m miejsca. Niezbędne jest też
stabilne podłoże.

– Ustawić urządzenie pomiarowe w odległości 2,5 m od ot-

woru drzwiowego na stałym, równym podłożu (nie na sta-
tywie). Odczekać samowypoziomowanie się urządzenia
pomiarowego w trybie pracy krzyżowym i skierować linie
lasera na otwór drzwiowy.

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B
