Temperaturforskjellen er størst nær bakken, derfor bør måle-
verktøyet alltid monteres på et stativ fra en målestrekning på
20 m. Sett måleverktøyet dessuten helst opp i midten av
arbeidsflaten.

Utenom ytre innflytelser kan også apparatspesifikke innflytel-
ser (som f. eks. fall eller heftige støt) føre til avvik. Kontroller
derfor alltid måleverktøyets presisjon før hver arbeidsstart.

Sjekk alltid først høyde- og nivelleringsnøyaktigheten til den
vannrett laserlinjen, deretter nivelleringsnøyaktigheten til
den loddrette laserlinjen.

Dersom måleverktøyet ved kontroll overskrider maksimalt
avvik, må det repareres av Bosch service-/garantiverksted.

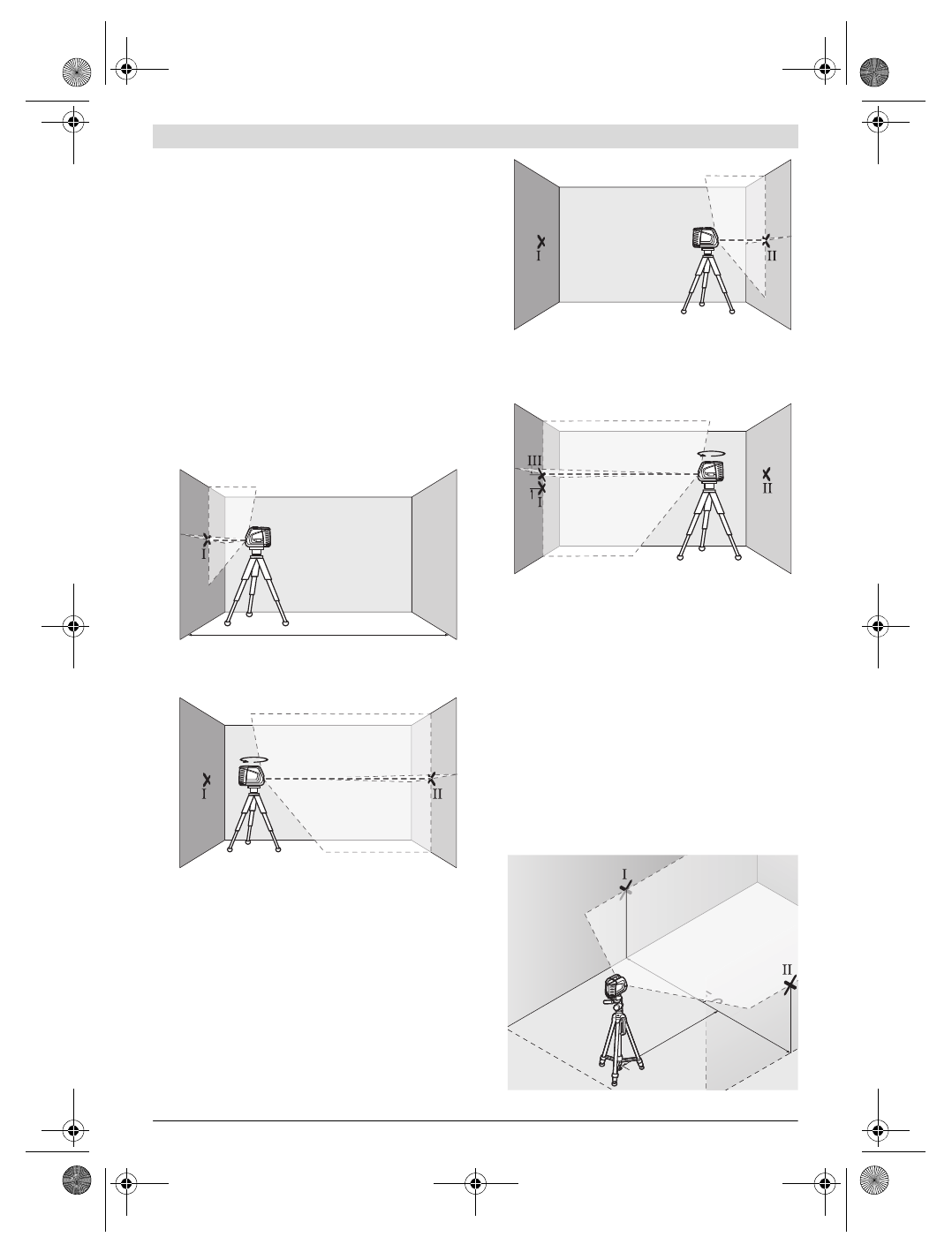

Kontroll av høydenøyaktigheten til vannrett linje

Til kontrollen er det nødvendig med en fri målestrekning på
5 m på fast grunn mellom to vegger A og B.

– Monter måleverktøyet nær veggen A på et stativ (tilbehør)

eller sett det på en fast, plan undergrunn. Slå på måleverk-
tøyet. Velg korslinjedrift med automatisk nivellering.

– Rett laseren opp på den nære veggen A og la måleverktøyet

nivellere. Marker midten av punktet, der laserlinjene krys-
ser hverandre på veggen (punkt

I

).

– Drei måleverktøyet 180 °, la det nivellere og marker krys-

singspunktet til laserlinjene på motsatt vegg B (punkt

II

).

– Plasser måleverktøyet  –  uten å dreie det  –  nær veggen B,

slå det på og la det nivellere.

– Rett måleverktøyet opp i høyden (ved hjelp av stativet eller

eventuelt ved å legge noe under) slik at kryssingspunktet til
laserlinjene treffer nøyaktig på det tidligere markerte
punktet

II

 på veggen B.

– Drei måleverktøyet 180 °, uten å forandre høyden. Rett det

slik opp på veggen A at den loddrette laserlinjen går gjen-
nom det allerede markerte punktet

I

. La måleverktøyet ni-

vellere og marker kryssingspunktet til laserlinjene på vegg
A (punkt

III

).

– Differansen

d

 mellom de to markerte punktene

I

 og

III

 på

veggen A gir det virkelige høydeavviket for måleverktøyet.

Det maksimalt godkjente avviket d

max

 beregner du slik:

d

max

= dobbel avstand for veggene x 0,3 mm/m

Eksempel: Ved en avstand på veggene på 5 m kan det maksi-
male avviket være d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Mar-

keringene må ligge maksimalt 3 mm fra hverandre.

Kontroll av nivelleringsnøyaktigheten til vannrett linje

Til kontrollen trenger du en fri flate på ca. 5 x 5 m.

– Sett måleverktøyet på en fast, plan grunn i midten mellom

veggene A og B. La måleverktøyet nivellere i horisontaldrift.

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B
