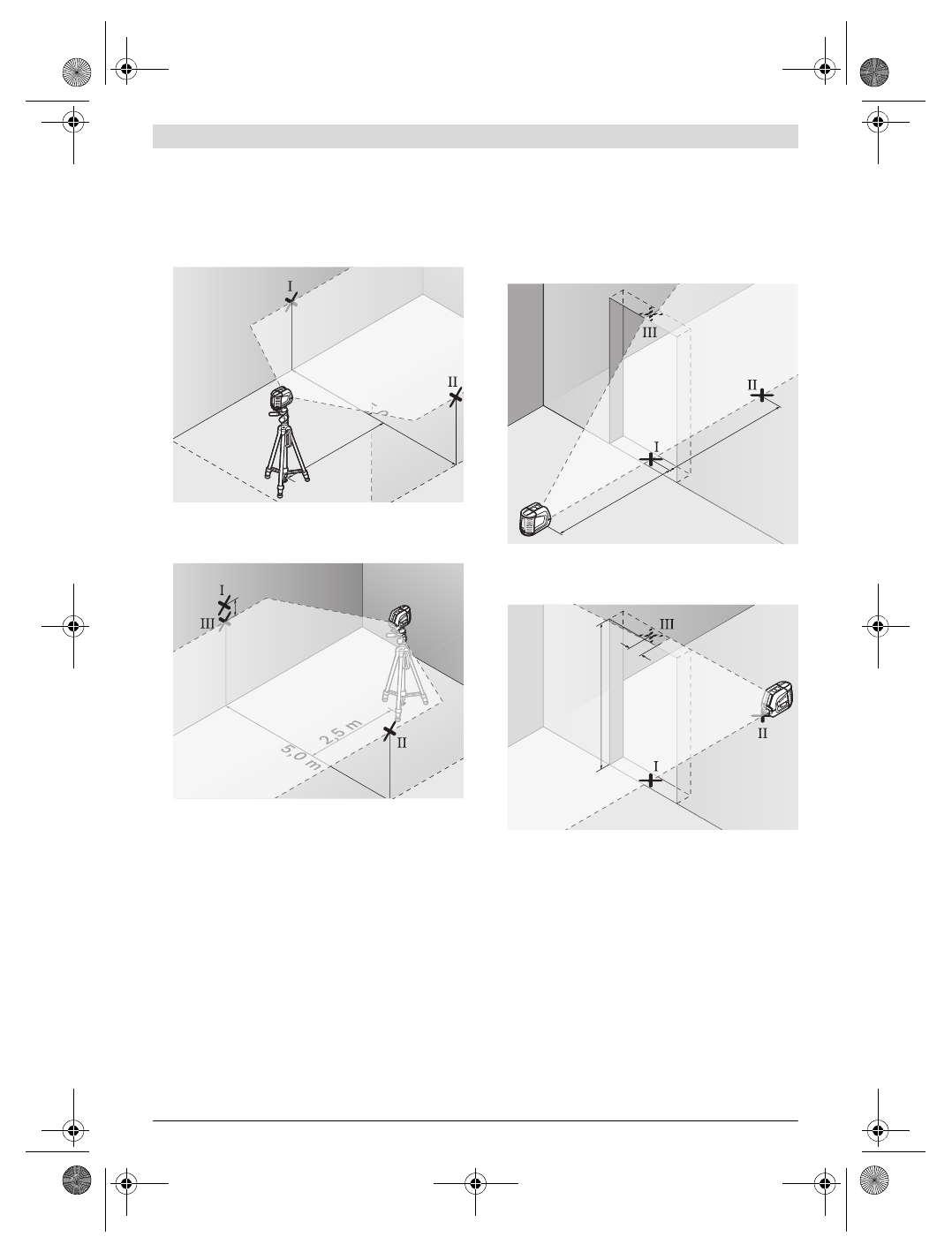

수평선의 레벨링 정확도 확인하기

이 테스트를 하려면 5 x 5 m 가량의 빈 면적이 필요
합니다 .

–

측정공구를 벽 A 와 B 가운데에 단단하고 평평한 바
닥에 놓으십시오 . 측정공구를 수평 모드로 하여 레
벨링하도록 합니다 .

–

측정공구에서 2.5 m 떨어진 거리에서 양쪽 벽에 레
이저 선의 중심을 표시하십시오 ( 벽 A 에 점

I

과 벽

B 에 점

II

).

–

측정공구를 180° 돌려 5 m 거리에 세우고 레벨링
하도록 합니다 .

–

( 삼각대를 사용하거나 혹은 받침대를 사용하여 ) 측정
공구의 레이저 선의 중심이 벽 B 에 이전에 표시했
던 지점

II

에 정확히 일치하도록 하여 그 높이를 맞

춥니다 .

–

벽 A 에 레이저 선의 중심을 지점

III

을 표시하십시오

( 지점

I

과 수직으로 하여 위나 아래로 ).

–

벽 A 에 표시된 이 두 지점

I

과

III

의 차이

d

 가 측정

공구의 실제 수평 편차입니다 .

최대 허용 편차 d

max

는 다음과 같이 계산할 수 있습니

다 :
d

max

= 벽 사이 간격의 2 배 x 0.3 mm/m

실례 : 벽 사이의 간격이 5 m 인 경우 최대 편차는
d

max

= 2 x 5 m x 0.3 mm/m = 3 mm 입니다 .

그러므로 표시된 지점의 간격은 반드시 3 mm 이하이
어야 합니다 .

수직선의 레벨링 정확도 확인하기

이 테스트를 하려면 ( 단단한 바닥에 ) 문의 양쪽으로 최
소한 2.5 m 의 자리가 있는 곳이 필요합니다 .

–

측정공구를 문에서 2.5 m 거리에 단단하고 평평한
바닥이 있는 곳에 ( 삼각대에 세우지 말고 ) 놓으십시
오 . 측정공구를 크로스라인 모드로 레벨링하게 한 다
음 , 레이저 선을 문쪽으로 향하게 합니다 .

–

수직 레이저 선의 중심을 문 바닥에 ( 지점

I

), 문의 다

른 쪽에 5 m 떨어진 거리에 ( 지점

II

) 그리고 문 위

쪽 면에 ( 지점

III

) 에 각각 표시합니다 .

–

측정공구를 문 건너편 지점

II

 바로 뒤쪽에 놓으십시

오 . 측정공구가 레벨링하고 나면 수직 레이저 선의
중심이 정확히 지점

I

과

II

를 통과하도록 맞추십시

오 .

–

점

III

과 문 부위 위쪽에 있는 레이저 선 중심과의 차

이

d

가 측정공구 수직선의 실제 편차입니다 .

–

문 부위의 높이를 측정하십시오 .

최대 허용 편차 d

max

는 다음과 같이 계산할 수 있습니

다 :
d

max

= 문 높이의 2 배 x 0.3 mm/m

실례 : 문 높이가 2 m 일 경우 최대 편차는
d

max

= 2 x 2 m x 0.3 mm/m = 1.2 mm 입니다.

그러므로 표시된 지점의 간격은 반드시 1.2 mm 이하
이어야 합니다 .

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
