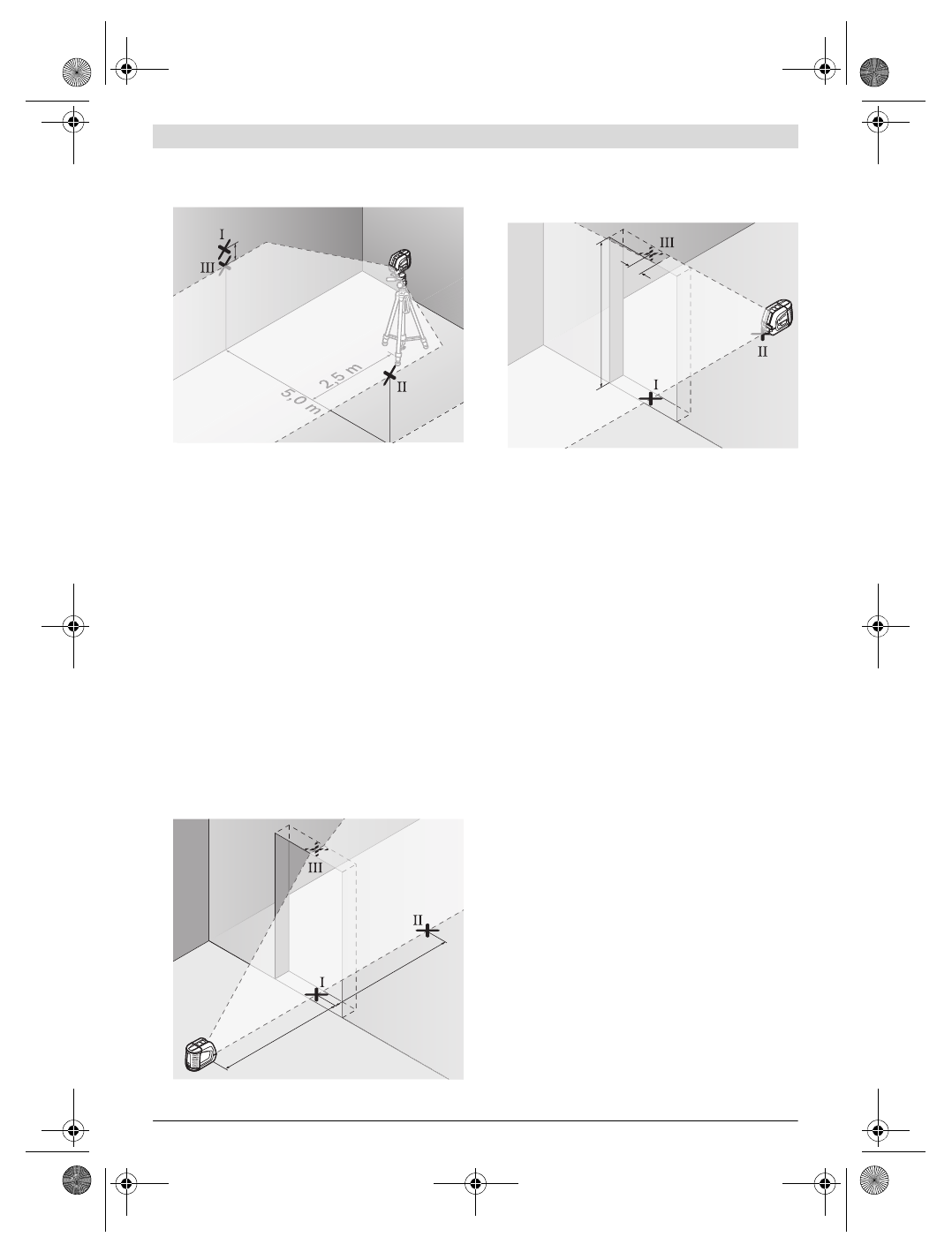

– I 2,5 m avstand fra måleverktøyet markerer du midten av

laserlinjen på begge veggene (punkt

I

 på vegg A og punkt

II

på vegg B).

– Plasser måleverktøyet 180 ° dreid i 5 m avstand og la det

nivellere.

– Rett måleverktøyet opp i høyden (ved hjelp av stativet eller

eventuelt ved å legge noe under) slik at midten på laserlin-
jen treffer nøyaktig på det tidligere markerte punktet

II

 på

veggen B.

– På veggen A markerer du midten på laserlinjen som punkt

III

 (loddrett over hhv. under punktet

I

).

– Differansen

d

 mellom de to markerte punktene

I

 og

III

 på

veggen A gir det virkelige avviket for måleverktøyet fra
vannrett posisjon.

Det maksimalt godkjente avviket d

max

 beregner du slik:

d

max

= dobbel avstand for veggene x 0,3 mm/m

Eksempel: Ved en avstand på veggene på 5 m kan det maksi-
male avviket være d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Mar-

keringene må ligge maksimalt 3 mm fra hverandre.

Kontroll av nivelleringsnøyaktigheten til loddrett linje

Til kontrollen trenger du en døråpning, der det (på fast under-
lag) er minst 2,5 m plass på hver side av døren.

– Plasser måleverktøyet i 2,5 m avstand fra døråpningen på

et fast, plant underlag (ikke på et stativ). La måleverktøyet
nivellere i korslinjedrift, og rett laserlinjene mot døråpningen.

– Marker midten av loddrett laserlinje på bunnen av døråp-

ningen (punkt

I

), i 5 m avstand også på den andre siden av

døråpningen (punkt

II

), pluss på øvre kant av døråpningen

(punkt

III

).

– Plasser måleverktøyet på den andre siden av døråpningen

rett etter punktet

II

. La måleverktøyet nivellere og rett den

loddrette laserlinjen opp slik at midten går nøyaktig gjen-
nom punktene

I

 og

II

.

– Differansen

d

 mellom punktene

III

 og midten på laserlin-

jen på øvre kant av døråpningen viser det aktuelle avviket
til måleverktøyet fra loddrett posisjon.

– Mål høyden på døråpningen.

Det maksimalt godkjente avviket d

max

 beregner du slik:

d

max

= dobbel høyde på døråpningen x 0,3 mm/m

Eksempel: Ved en høyde på døråpningen på 2 m kan det mak-
simale avviket være d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm.

Markeringene må ligge maksimalt 1,2 mm fra hverandre.

Arbeidshenvisninger



Bruk alltid kun midten på laserlinjen til markering.

Bredden til laserlinjen endres med avstanden.

Arbeid med opprettingsskiven

Ved hjelp av opprettingsskiven

12

 kan du rette måleverktøyet

opp langs en referanselinje eller vise en loddrett laserlinje i en
vinkel på 45 ° eller 90 ° i forhold til en referanselinje.

Sett måleverktøyet med stativfestet

6

 på stiften

16

 på opp-

rettingsskiven. Plasser det slik på opprettingsskiven at den
loddrette laserlinjen (avhengig av ønsket vinkel) går midt
gjennom opprettingshjelpen

13

,

14

 eller

15

.

Rett opprettingsskiven

12

 opp til ønsket referanselinje ved

hjelp av korresponderende opprettingshjelp

13

,

14

 eller

15

.

Arbeid med målplaten (tilbehør) (se bildene E – F)

Ved hjelp av målplaten

20

 kan lasermarkeringen overføres til

gulvet hhv. laserhøyden overføres til veggen.

Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde
måles og overføres til et annet sted. Slik bortfaller den nøyak-
tige innstillingen av måleverktøyet på høyden som skal over-
føres.

Målplaten

20

 har et reflekssjikt som gjør laserstrålen bedre

synlig på større avstand hhv. i sterk sol. Lysstyrkeforsterknin-
gen kan kun registreres når du ser på målplaten parallelt til la-
serstrålen.

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
