Si l’appareil de mesure dépasse l’écart maximal de précision
pour un des contrôles, faites-le réparer par un Service Après-
Vente Bosch.

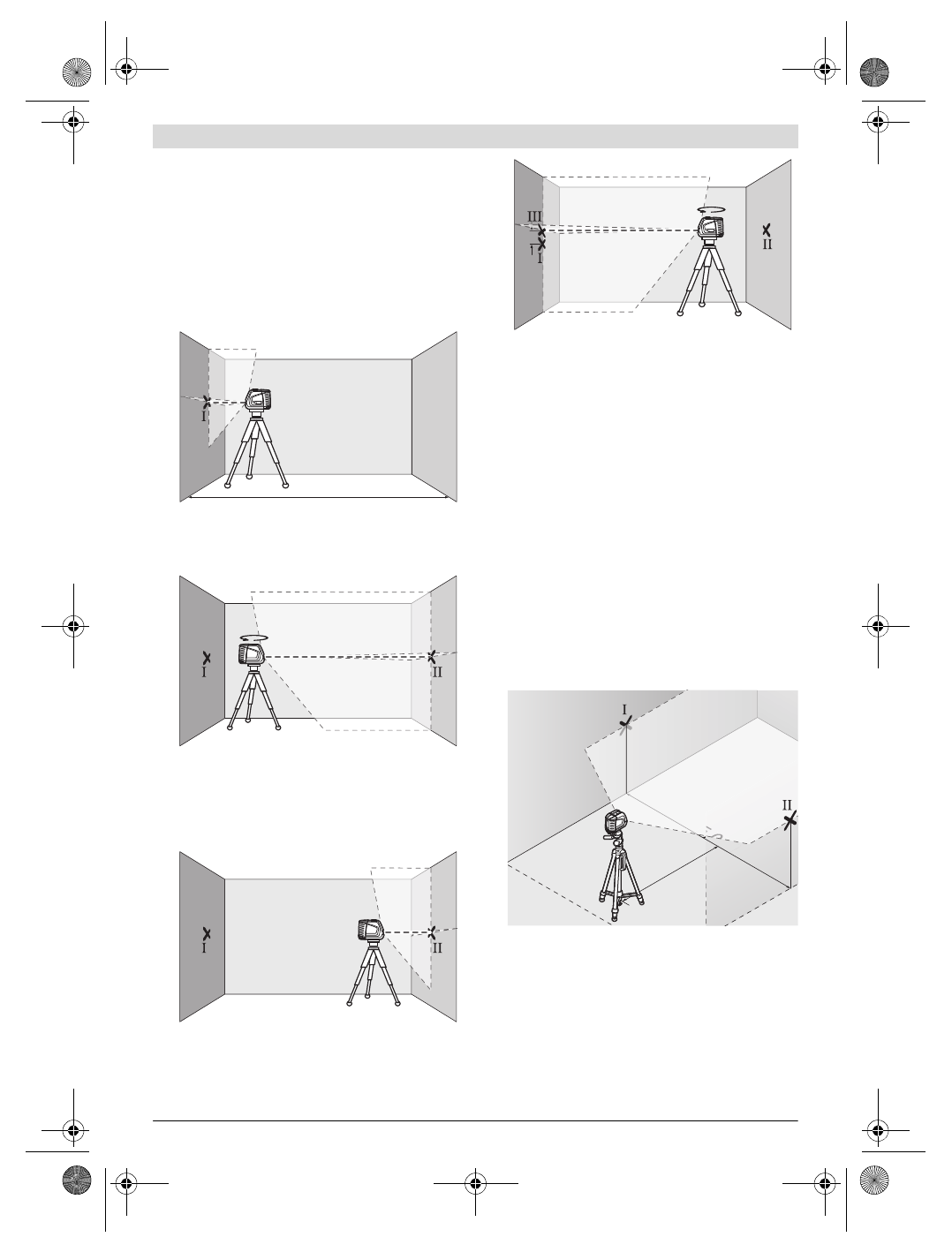

Contrôler la précision de hauteur des lignes horizontales

Pour ce contrôle, il est nécessaire de travailler sur une dis-
tance dégagée de 5 m sur un sol stable entre deux murs A et B.

– Montez l’appareil de mesure près du mur A sur un trépied

ou le placer sur un sol stable et plan. Mettez l’appareil de
mesure en fonctionnement. Choisissez le mode en croix
avec nivellement automatique.

– Dirigez le laser sur le mur le plus proche A et laissez l’appa-

reil de mesure se niveler automatiquement. Marquez le mi-
lieu du point sur le mur où les lignes laser se croisent
(point

I

).

– Tournez l’appareil de mesure de 180 °, laissez-le se niveler

automatiquement et marquez le point de croisement des
faisceaux laser sur le mur en face B (point

II

).

– Placez l’appareil de mesure  –  sans le tourner  –  près du

mur B, mettez-le en marche et laissez-le se niveler automa-
tiquement.

– Ajustez l’appareil de mesure en hauteur (à l’aide du trépied

ou, le cas échéant, par des cales appropriées) de sorte que
le point de croisement des faisceaux laser touche le point

II

 sur le mur B tracé auparavant.

– Tournez l’appareil de mesure de 180 ° sans en modifier la

hauteur. Dirigez-le vers mur A de sorte que la ligne laser
verticale passe à travers le point

I

 déjà marqué. Laissez

l’appareil de mesure se niveler automatiquement et mar-
quez le point de croisement des faisceaux laser sur le mur
A (point

III

).

– L’écart

d

 entre les deux points

I

 et

III

 marqués sur mur A in-

dique l’écart réel de l’appareil de mesure pour la hauteur.

L’écart maximal admissible d

max

 se calcule comme suit :

d

max

= double distance des murs x 0,3 mm/m

Exemple : Pour une distance de 5 m entre les murs, l’écart
maximal doit être de d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  En

conséquence, l’écart entre les marquages ne doit être que de
3 mm au maximum.

Contrôler la précision de nivellement de la
ligne horizontale

Pour ce contrôle, on nécessite une distance dégagée de
5 x 5 m  env.

– Placer l’appareil de mesure sur un sol solide et plan au mi-

lieu entre les murs A et B. Laisser l’appareil de mesure ef-
fectuer un nivellement automatique en mode horizontal.

– A une distance de 2,5 m de l’appareil de mesure, marquez

le milieu du faisceau laser sur les deux murs (point

I

 sur

mur A et point

II

 sur mur B).

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A
