62

 | Svenska

1 609 92A 0KJ | (6.5.14)

Bosch Power Tools

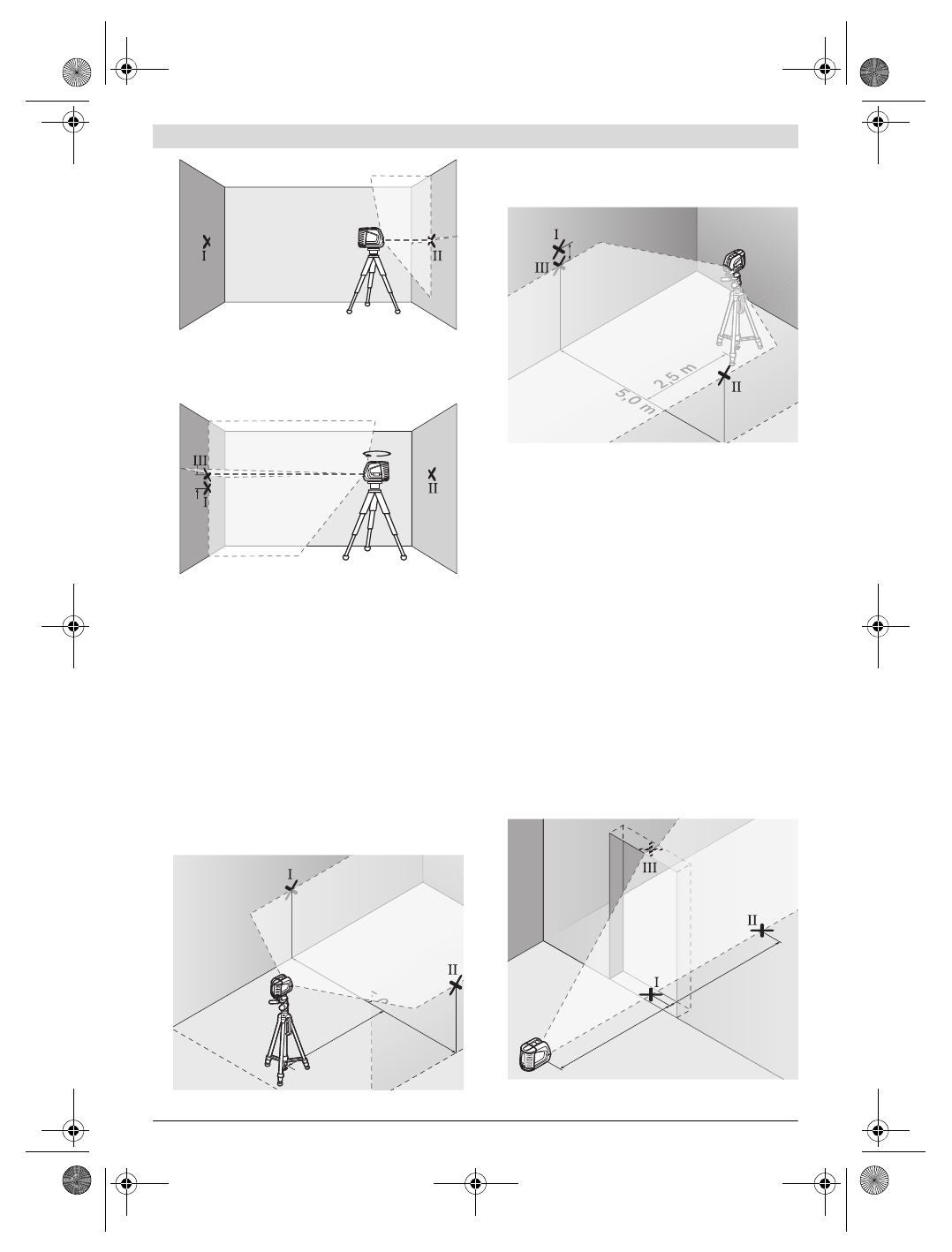

– Rikta upp mätverktyget i höjdläge (med hjälp av stativet

eller eventuellt med underlägg) så att laserlinjernas kors-
ningspunkt står exakt mot tidigare märkt punkt

II

 på väg-

gen B.

– Vrid nu mätverktyget 180 °, utan att ändra höjden. Rikta

lasern mot väggen A så att laserlinjen förlöper genom den
märkta punkten

I

. Låt mätverktyget nivelleras och märk ut

laserlinjernas korsningspunkt på väggen A (punkt

III

).

– Differensen

d

 mellan de båda punkterna

I

 och

III

 på väg-

gen A anger mätverktygets faktiska höjdavvikelse.

Den högsta tillåtna avvikelsen d

max

 beräknas så här:

d

max

= dubbelt avstånd mellan väggarna gånger 0,3 mm/m

Exempel: Vid ett avstånd mellan väggarna på 5 m får maximal
avvikelse d

max

uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märk-

ningarna får sålunda ligga högst 3 mm från varandra.

Kontroll av den vågräta linjens nivelleringsnoggrannhet

För kontroll behövs en fri yta på ca 5 x 5 m.

– Ställ upp mätverktyget på en stadig, plan yta i mitten mel-

lan väggarna A och B. Låt mätverktyget nivelleras i horison-
talfunktion.

– Sätt ett märke på ett avstånd om 2,5 m från mätverktyget

på båda väggarna i mitten på laserlinjen (punkt

I

 på vägg A

och punkt

II

 på vägg B).

– Vrid nu mätverktyget 180 ° på ett avstånd om 5 m och låt

det nivelleras.

– Rikta upp mätverktyget i höjdläge (med hjälp av stativet

eller eventuellt med underlägg) så att laserlinjens centrum
står exakt mot tidigare märkt punkt

II

 på väggen B.

– Märk på väggen A laserlinjens centrum med en punkt

III



(lodrätt över eller under punkten

I

).

– Differensen

d

 mellan de båda punkterna

I

 och

III

 på väg-

gen A anger mätverktygets faktiska avvikelse från horison-
talplanet.

Den högsta tillåtna avvikelsen d

max

 beräknas så här:

d

max

= dubbelt avstånd mellan väggarna gånger 0,3 mm/m

Exempel: Vid ett avstånd mellan väggarna på 5 m får maximal
avvikelse d

max

uppgå  till  = 2 x 5 m x 0,3 mm/m = 3 mm.

Märkningarna får sålunda ligga högst 3 mm från varandra.

Kontroll av den lodräta linjens nivelleringsnoggrannhet

För kontroll behövs en dörröppning (på stadigt underlag) som
på båda sidorna har ett fritt utrymme på minst 2,5 m.

– Ställ upp mätverktyget på ett avstånd om 2,5 m från dörr-

öppningen på en stadig, plan yta (inte på stativ). Låt mät-
verktyget nivelleras i korslinjefunktion och rikta laserlin-
jerna mot dörröppningen.

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m

OBJ_BUCH-817-005.book  Page 62  Tuesday, May 6, 2014  10:15 AM
