– Jelölje  be  a  mérőműszertől 2,5 m távolságra mindkét falon

a lézervonal közepét (

I

 pont az „A” falon és

II

 pont a „B”

falon).

– Állítsa fel a mérőműszert 180 ° fokkal elforgatott helyzet-

ben 5 m távolságban és várja meg, amíg befejeződik az
automatikus szintezés.

– Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-

szerállvány segítségével vagy szükség esetén a berendezés
alá helyezett lapokkal), hogy a lézervonal közepe pontosan
a „B” falon előzőleg bejelölt

II

 pontra essen.

– Jelölje  be

III

 pontként (függőlegesen az

I

 pont felett, illet-

ve alatt) az „A” falon a lézervonal közepét.

– „A” falon bejelölt két pont (

I

 és

III

) közötti

d

 különbség

megadja a mérőműszer által okozott, a vízszintestől való
tényleges eltérést.

A maximális megengedett d

max

 eltérést a következőképpen

kell kiszámítani:
d

max

= A falak közötti kétszeres távolság x 0,3 mm/m

Példa: Ha a falak közötti távolság 5 m, a maximális eltérésnek
nem szabad meghaladnia a
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm értéket. A jelek közötti el-

térés ennek megfelelően legfeljebb 3 mm lehet.

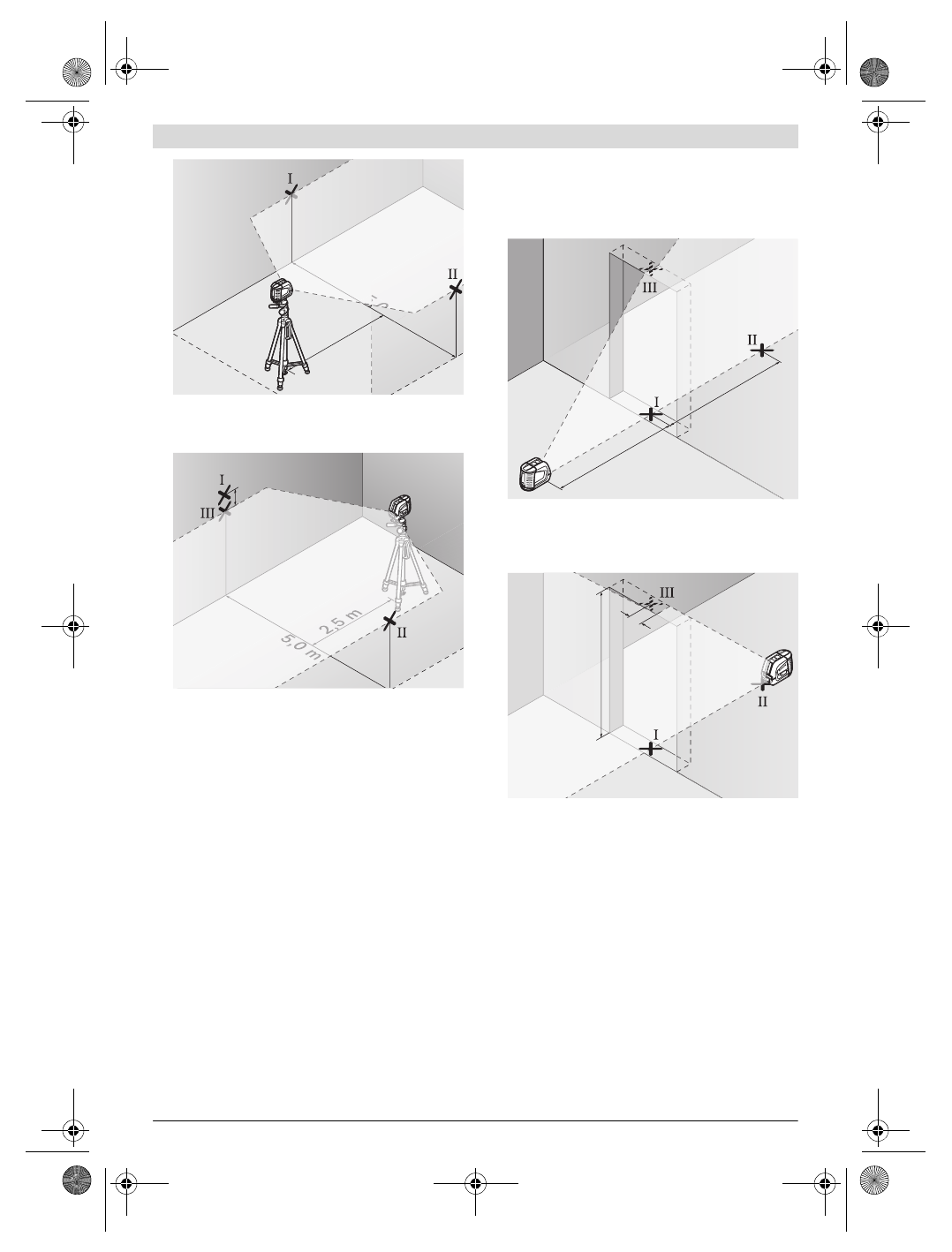

A függőleges vonal szintezési pontosságának ellenőrzése

Az ellenőrzéshez egy ajtónyílásra van szükség, amelynél az aj-
tó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely
áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolság-

ban egy szilárs, sík alapra (ne egy háromlábú műszeráll-
ványra). Várja meg, amíg a mérőműszer keresztvonalas
üzemben végrehajtja az önszintezést, majd irányítsa a lé-
zervonalakat az ajtónyílásra.

– Jelölje be a függőleges lézervonal közepét az ajtónyílás

alatti padlón (

I

pont), 5 m távolságban az ajtónyílás másik

oldalán (

II

pont), valamint az ajtónyílás felső szélén

(

III

pont).

– Állítsa fel a mérőműszert az ajtónyílás másik oldalán köz-

vetlenül a

II

 pont mögé. Várja meg, amíg a mérőműszer

végrehajtja az automatikus szintezést és állítsa úgy be a
függőleges lézervonalat, hogy annak közepe pontosan
keresztülmenjen mind az

I

, mind a

II

 ponton.

– A

III

 pont és az ajtónyílás felső részén végigfutó lézervonal

közepe közötti

d

 különbség megadja a mérőműszer által

okozott tényleges eltérést a függőleges helyzettől.

– Mérje meg az ajtónyílás magasságát.

A maximális megengedett d

max

 eltérést a következőképpen

kell kiszámítani:
d

max

= Az ajtónyílás kétszeres magassága x 0,3 mm/m

Példa: Ha az ajtónyílás magassága 2 m, a maximális eltérés-
nek nem szabad meghaladnia a
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm értéket. A jelek közötti

eltérés ennek megfelelően legfeljebb 1,2 mm lehet.

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
