56
| Dansk
1 609 92A 0KJ | (6.5.14)
Bosch Power Tools
– Placér måleværktøjet – uden at dreje det – i nærheden af
væg B, tænd for det og lad det indnivellere.
– Indstil måleværktøjet i højden på en sådan måde (ved
hjælp af stativet eller i givet fald ved at lægge noget ind un-
der), at krydningspunktet for laserlinjerne nøjagtigt ram-
mer det tidligere markerede punkt
II
på væggen B.
– Drej måleværktøjet 180 °, uden at højden ændres. Indstil
det i forhold til væggen A på en sådan måde, at den lodrette
laserlinje løber gennem det allerede markerede punkt
I
.
Lad måleværktøjet nivellere og markér laserlinjernes
krydsningspunkt på væggen A (punkt
III
).
– Forskellen
d
mellem de to markerede punkter
I
og
III
på
væggen A er måleværktøjets faktiske højdeafvigelse.
Den max. tilladte afvigelse d
max
beregnes på følgende måde:
d
max
= dobbelt afstand til væggene x 0,3 mm/m
Eksempel: Er afstanden mellem væggene 5 m, må den max.
afvigelse være d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Markerin-
gerne må som følge heraf max. ligge 3 mm fra hinanden.

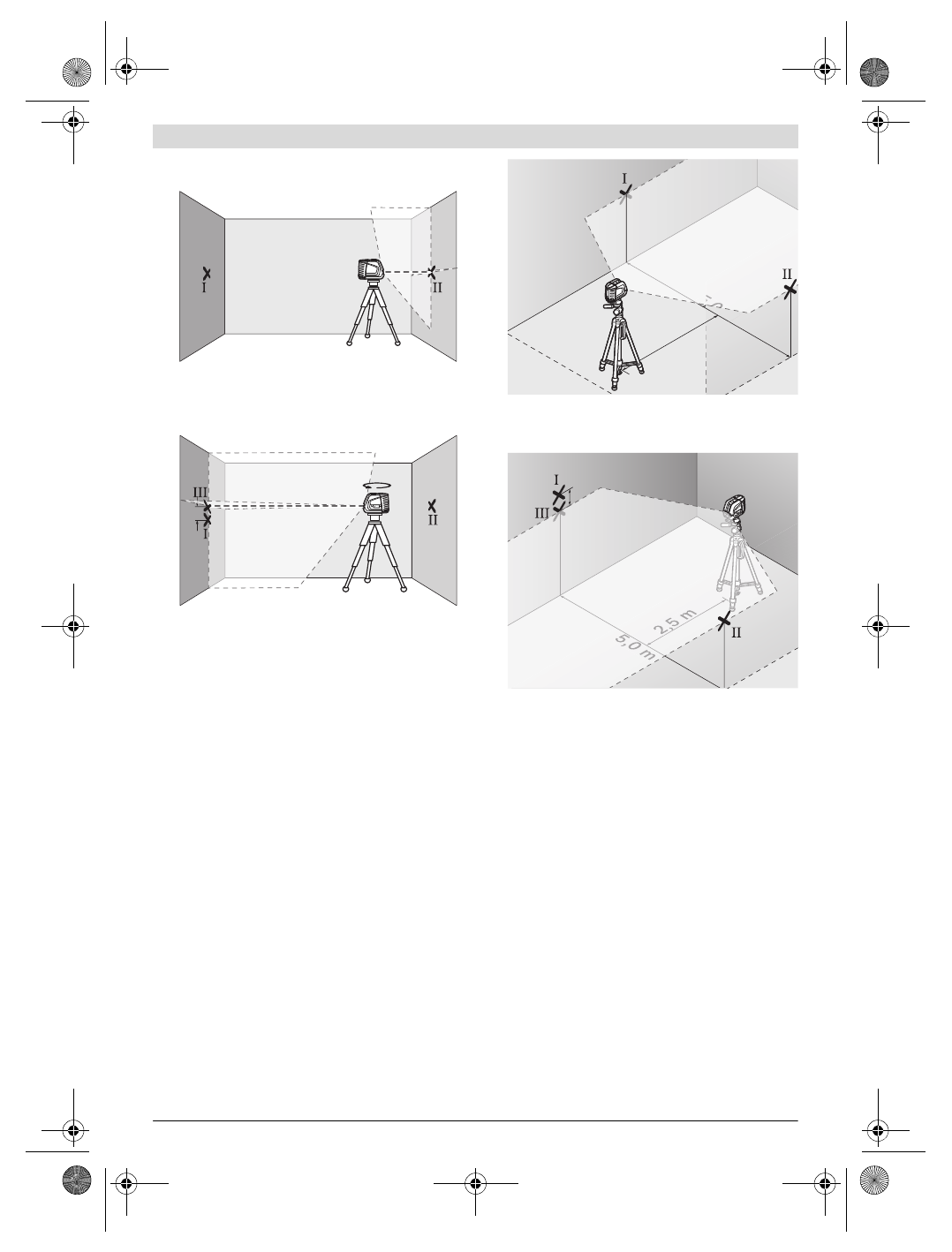

Kontrol af nivelleringsnøjagtighed for den vandrette linje
TIl kontrollen har du brug for en fri flade på ca. 5 x 5 m.
– Stil måleværktøjet på et fast, jævnt underlag i midten mel-
lem væg A og væg B. Lad måleværktøjet nivellere i vandret
funktion.
– Markér i en afstand på 2,5 m fra måleværktøjet på begge
vægge midten af laserlinjen (punkt
I
på væg A og punkt
II
på væg B).
– Drej måleværktøjet 180 ° og opstil det 5 m væk og lad det
nivellere.
– Indstil måleværktøjet i højden på en sådan måde (ved
hjælp af stativet eller i givet fald ved at lægge noget ind un-
der), at midten af laserlinjen nøjagtigt rammer det tidligere
markerede punkt
II
på væggen B.
– Markér på væggen A midten af laserlinjen som punkt
III
(lodret over eller under punktet
I
).
– Forskellen
d
mellem de to markerede punkter
I
og
III
på
væggen A er måleværktøjets faktiske afvigelse fra den
vandrette linje.
Den max. tilladte afvigelse d
max
beregnes på følgende måde:
d
max
= dobbelt afstand til væggene x 0,3 mm/m
Eksempel: Er afstanden mellem væggene 5 m, må den max.
afvigelse være d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Markerin-
gerne må som følge heraf max. ligge 3 mm fra hinanden.
Kontrol af nivelleringsnøjagtighed for den lodrette linje
Til kontrollen har du brug for en døråbning, hvor der er mindst
2,5 m plads på hver side af døren (på fast grund).
– Stil måleværktøjet på en fast, jævn undergrund 2,5 m fra
døråbningen (ikke på et stativ). Niveller måleværktøjet i
krydslinjefunktionen og ret laserlinjerne mod døråbningen.
A
B
d
180˚
A
B
2,5 m
,0 m
5,
5
A
B
d
2,5 m
A
B
OBJ_BUCH-817-005.book Page 56 Tuesday, May 6, 2014 10:15 AM
