 Deutsch |

9

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

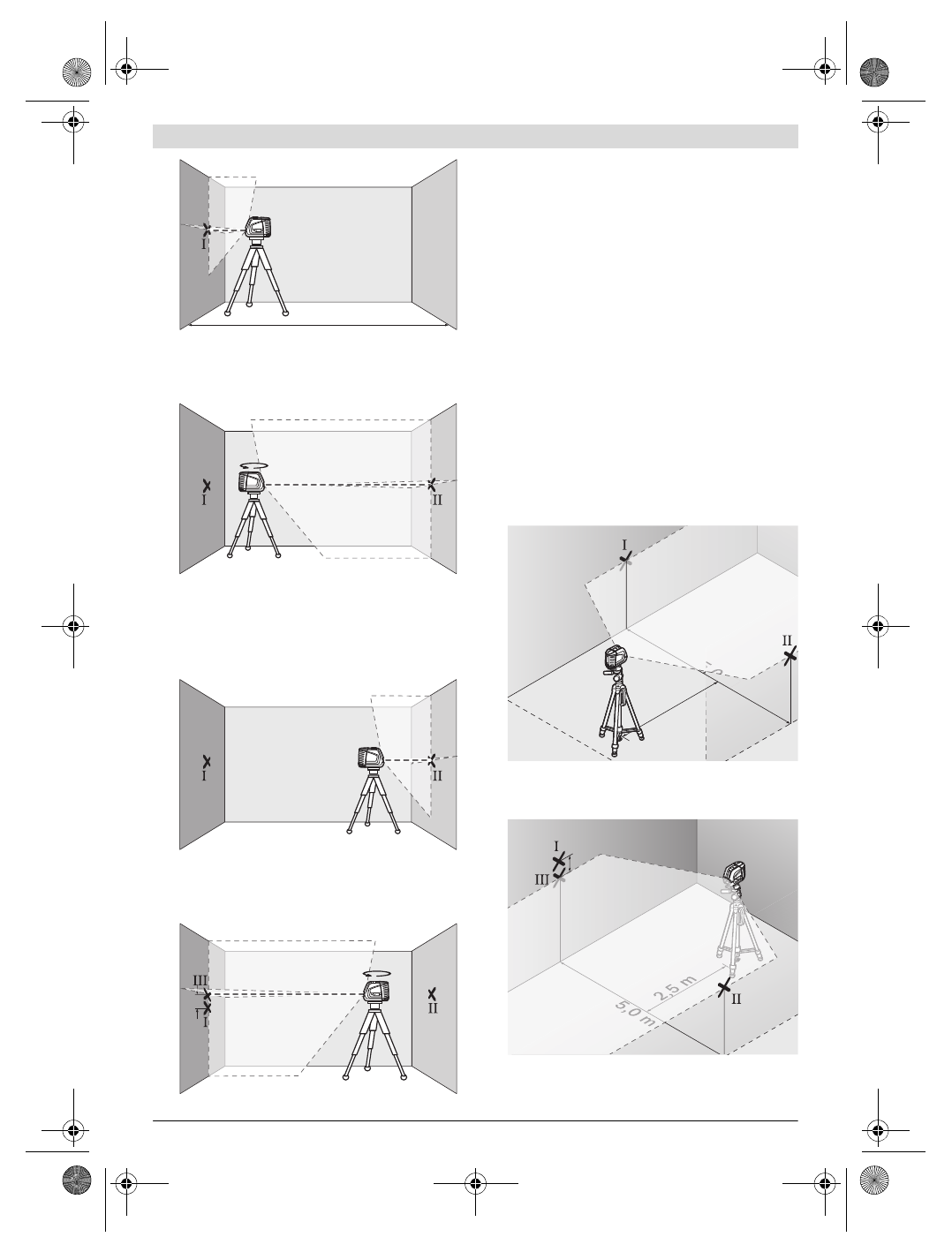

– Richten Sie den Laser auf die nahe Wand A und lassen Sie

das Messwerkzeug einnivellieren. Markieren Sie die Mitte
des Punktes, an dem sich die Laserlinien an der Wand
kreuzen (Punkt

I

).

– Drehen Sie das Messwerkzeug um 180 °, lassen Sie es ein-

nivellieren und markieren Sie den Kreuzungspunkt der La-
serlinien an der gegenüberliegenden Wand B (Punkt

II

).

– Platzieren Sie das Messwerkzeug  –  ohne es zu drehen  –

nahe der Wand B, schalten Sie es ein und lassen Sie es ein-
nivellieren.

– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe

des Stativs oder gegebenenfalls durch Unterlegen), dass
der Kreuzungspunkt der Laserlinien genau den zuvor mar-
kierten Punkt

II

 auf der Wand B trifft.

– Drehen Sie das Messwerkzeug um 180 °, ohne die Höhe zu

verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt

I

 läuft. Lassen Sie das Messwerkzeug einnivellieren

und markieren Sie den Kreuzungspunkt der Laserlinien auf
der Wand A (Punkt

III

).

– Die Differenz

d

 der beiden markierten Punkte

I

 und

III

 auf

der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs.

Die maximale zulässige Abweichung d

max

 berechnen Sie wie

folgt:
d

max

= doppelter Abstand der Wände x 0,3 mm/m

Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung d

max

= 2 x 5 m x 0,3 mm/m = 3 mm

betragen. Die Markierungen dürfen folglich höchstens 3 mm
auseinander liegen.

Nivelliergenauigkeit der waagrechten Linie überprüfen

Für die Überprüfung benötigen Sie eine freie Fläche von ca.
5 x 5 m.

– Stellen Sie das Messwerkzeug auf festem, ebenem Grund

in der Mitte zwischen den Wänden A und B auf. Lassen Sie
das Messwerkzeug im Horizontalbetrieb einnivellieren.

– Markieren Sie in 2,5 m Entfernung vom Messwerkzeug an

beiden Wänden die Mitte der Laserlinie (Punkt

I

 auf Wand

A und Punkt

II

 auf Wand B).

– Stellen Sie das Messwerkzeug um 180 ° gedreht in 5 m Ent-

fernung auf und lassen Sie es einnivellieren.

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B
