 Suomi |

73

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

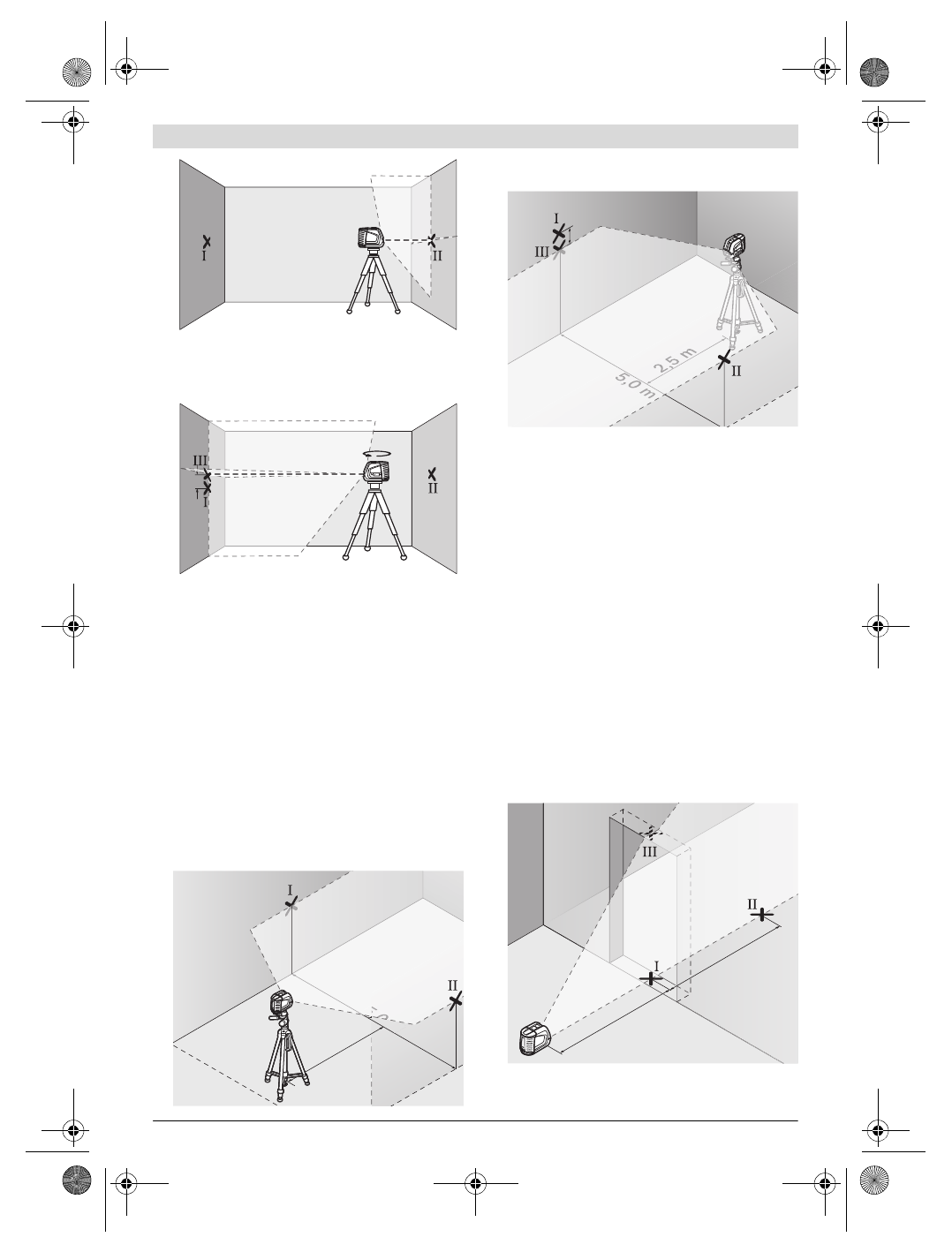

– Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan

avulla tai asettamalla jotain mittaustyökalun alle) laserlin-
jojen piste osuu täsmälleen aiemmin merkittyyn pistee-
seen

II

, seinässä B.

– Kierrä mittaustyökalu 180 °, muuttamatta sen korkeutta.

Suuntaa se seinään A niin, että pystysuora laserlinja kulkee
jo merkityn pisteen

I

 läpi. Anna mittaustyökalun suorittaa

tasaus ja merkitse laserlinjojen risteyspiste seinälle A
(piste

III

).

– Kahden merkityn pisteen,

I

 ja

III

 erotus

d

 seinässä A on

mittaustyökalun todellinen korkeuspoikkeama.

Suurimman sallitun poikkeaman d

max

 lasket seuraavasti:

d

max

= seinien kaksinkertainen etäisyys x 0,3 mm/m

Esimerkki: Seinien välisen etäisyyden ollessa 5 m suurin sal-
littu poikkeama d

max

= 2 x 5 m x 0,3 mm/m = saa  olla  3 mm.

Merkit saavat olla korkeintaan 3 mm toisistaan.

Vaakasuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset n. 5 x 5 m vapaan alueen.

– Aseta mittaustyökalu tukevalla tasaiselle pohjalle keskelle

seinien A ja B väliin. Anna mittaustyökalun suorittaa vaaka-
tason vaaituksen.

– Merkitse 2,5 m etäisyydelle mittaustyökalusta laserlinjan

keskipiste (piste

I

 seinässä A ja piste

II

 seinässä B).

– Aseta mittaustyökalu 180 ° käännettynä 5 m etäisyydelle ja

anna sen suorittaa tasaus.

– Suuntaa mittaustyökalun korkeustasolla niin, että (jalustan

avulla tai asettamalla jotain mittaustyökalun alle) laserlin-
jan keskipiste osuu täsmälleen aiemmin merkittyyn pistee-
seen

II

, seinässä B.

– Merkitse seinään A laserlinjan keskipiste pisteeksi

III

 (pys-

tysuorassa pisteen

I

 ala- tai yläpuolella).

– Kahden merkityn pisteen,

I

 ja

III

 erotus

d

 seinässä A on

mittaustyökalun todellinen korkeuspoikkeama.

Suurimman sallitun poikkeaman d

max

 lasket seuraavasti:

d

max

= seinien kaksinkertainen etäisyys x 0,3 mm/m

Esimerkki: Seinien välisen etäisyyden ollessa 5 m suurin sal-
littu poikkeama d

max

= 2 x 5 m x 0,3 mm/m = saa olla 3 mm.

Merkit saavat olla korkeintaan 3 mm toisistaan.

Pystysuoran linjan vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jon-
ka molemmilla puolilla on vähintään 2,5 m tilaa.

– Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tuke-

valle tasaiselle alustalle (ei jalustaan). Anna mittaustyöka-
lun vaaittua ristilinjakäytössä ja suuntaa lasersäde oviauk-
koa kohti.

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m
