 | Slovensko

1 609 92A 0KJ | (6.5.14)

Bosch Power Tools

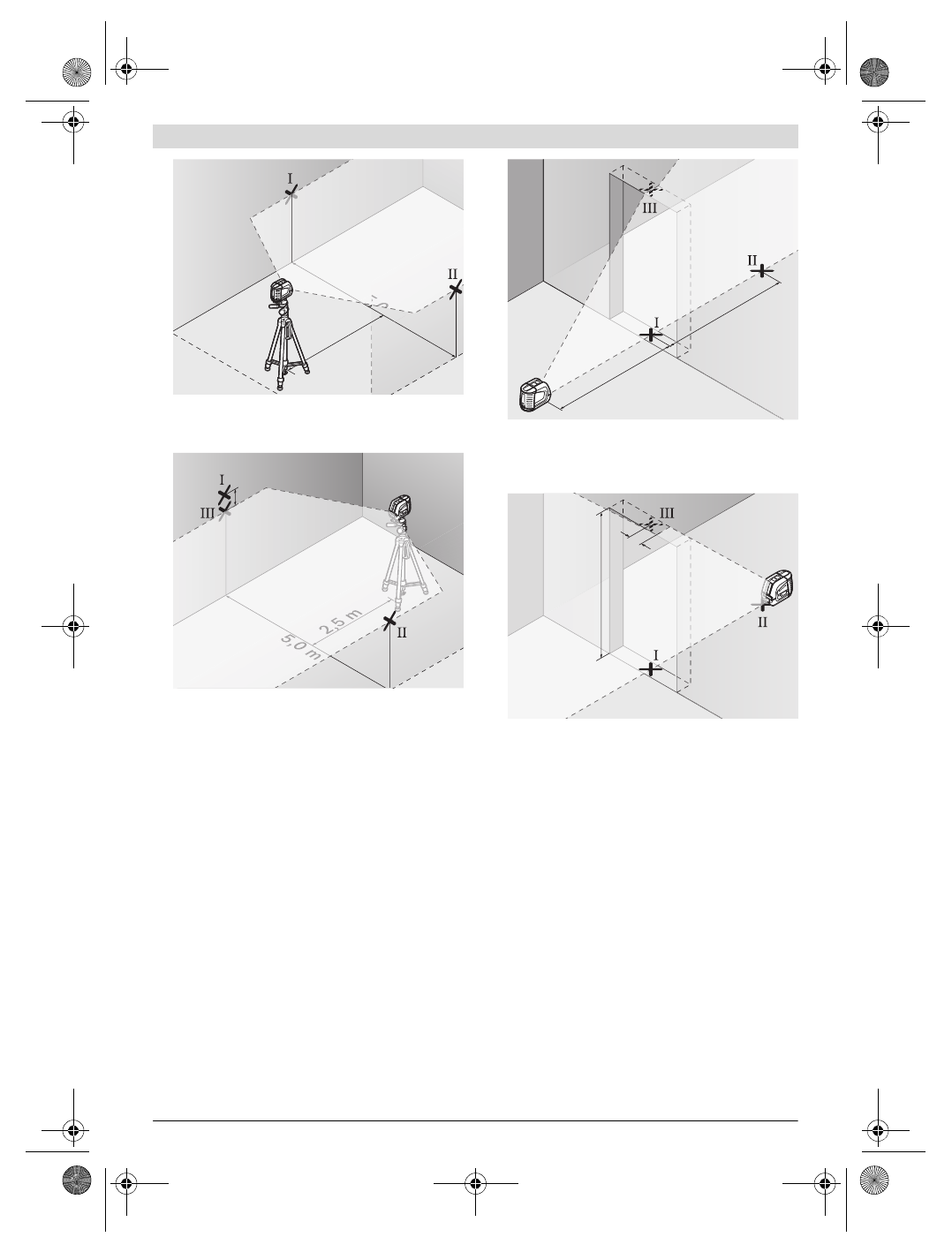

– V razdalji 2,5 m od merilnega orodja na obeh stenah ozna-

čite sredino laserske črte (točka

I

 na stani A in točka

II

 na

steni B).

– Obrnite merilno orodje za 180 ° in ga postavite 5 m stran

od stene ter počakajte, da se nivelira.

– Naravnajte višino merilnega orodja tako (s pomočjo stativa

ali po potrebi s podlaganjem), da se sredina laserske črte
točno ujema s prej označeno točko

II

 na steni B.

– Na  steni  A  označite  sredino laserske črte kot točko

III

 (nav-

pično nad oziroma pod točko

I

).

– Razlika

d

 med obema označenima točkama

I

 in

III

 na steni

A izkazuje stvarno odstopanje merilnega orodja od vodo-
ravnice.

Maksimalno dovoljeno odstopanje d

max

 lahko izračunate takole:

d

max

= dvojni razmak med stenama x 0,3 mm/m

Primer: pri razmaku 5 m lahko maksimalno odstopanje
d

max

= 2 x 5 m x 0,3 mm/m = znaša  3 mm.  Oznaki  se  lahko  za-

to nahajata največ 3 mm ena od druge.

Preverjanje točnosti niveliranja navpične črte

Za preverjanje potrebujete odprtino za vrata, pri kateri je (na
trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.

– Postavite merilno orodje v razdalji 2,5 m od odprtine vrat

na trdno, ravno podlogo (ne na stativ). Pustite, da se meril-
no orodje nivelira v obratovanju s križanjem linij in usmeri-
te laserske linije na odprtino vrat.

– Označite sredino navpične laserske črte na dnu odprtine za

vrata (točka

I

), 5 m proč na drugi strani odprtine za vrata

(točka

II

), ter na zgornjem robu odprtine za vrata

(točka

III

).

– Postavite merilno orodje na drugo stran odprtine za vrata

neposredno za točko

II

. Počakajte, da se merilno orodje ni-

velira in poravnajte navpično lasersko črto tako, da bo nje-
na sredina potekala točno skozi točki

I

 in

II

.

– Razlika

d

 med točko

III

 in sredino laserske črte na zgor-

njem robu odprtine vrat izkazuje stvarno odstopanje meril-
nega orodja od navpičnice.

– Merite višino odprtine za vrata.

Maksimalno dovoljeno odstopanje d

max

 lahko izračunate takole:

d

max

= dvojna višina odprtine za vrata x 0,3 mm/m

Primer: pri višini odprtine za vrata 2 m lahko maksimalno
odstopanje
d

max

= 2 x 2 m x 0,3 mm/m = znaša 1,2 mm. Oznaki sta lahko

zato oddaljeni največ 1,2 mm ena od druge.

Navodila za delo



Za označevanje uporabljajte vedno samo sredino laser-
ske črte.

Širina laserske črte se z oddaljenostjo spreminja.

Delo z naravnalno ploščo

S pomočjo naravnalne plošče

12

 lahko merilno orodje porav-

nate z referenčno črto ali pa navpično lasersko črto prikažete
v kotu 45 ° ali 90 ° glede na referenčno črto.

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
