86

 | Türkçe

1 609 92A 0KJ | (6.5.14)

Bosch Power Tools

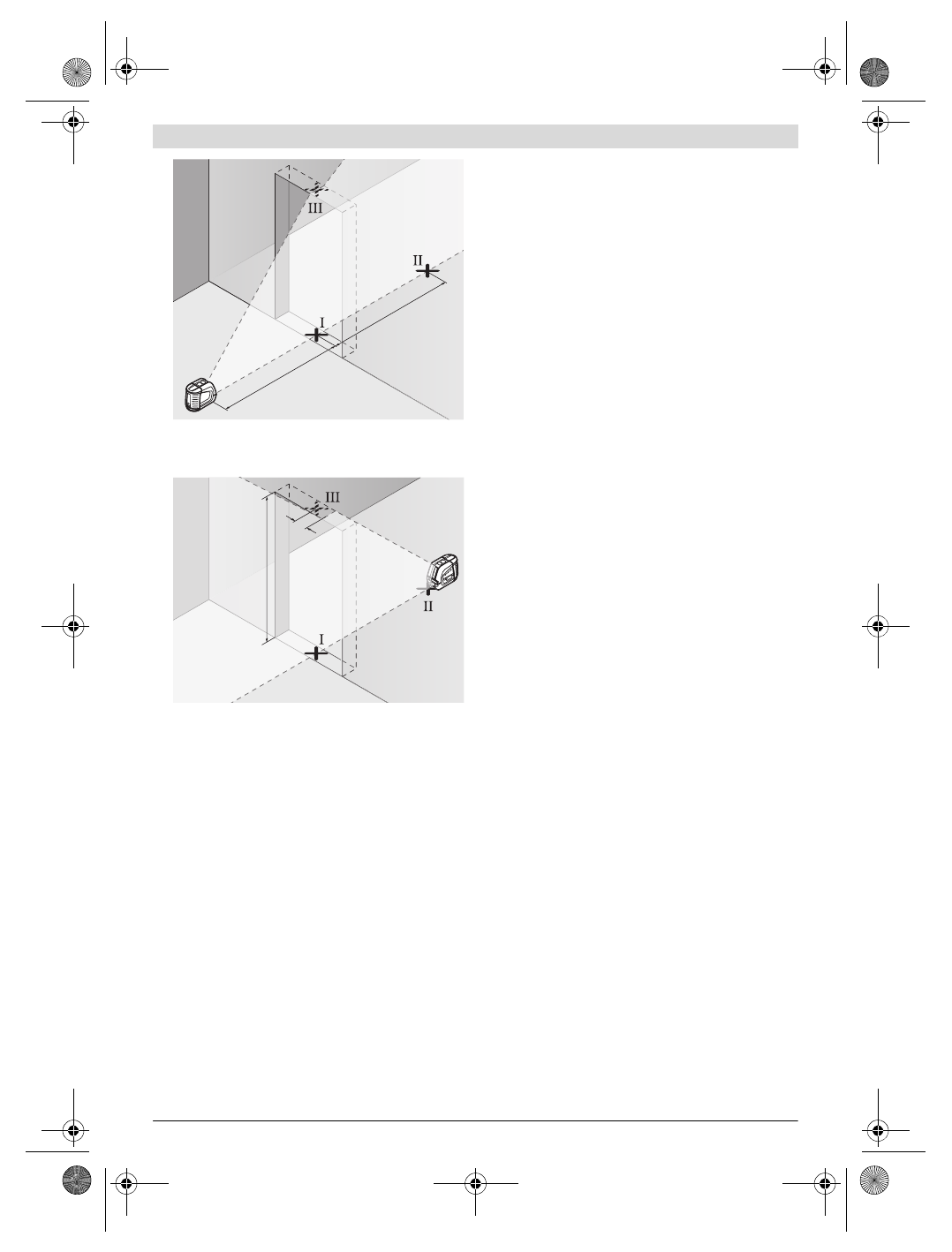

– Dikey lazer ışınının ortasını kapı aralığı altında (nokta

I

),

kapı aralığının öteki tarafından 5 m uzaklıkta (nokta

II

) ve

kapı aralığının üst kenarında (nokta

III

) işaretleyin.

– Ölçme cihazını kapı aralığının öteki tarafında doğrudan

nokta

II

’nin arkasına yerleştirin. Ölçme cihazını nivelmana

bırakın ve dikey lazer ışınını öyle doğrultun ki, ortası nokta

I

 ve nokta

II

’den geçsin.

– İşaretlenmiş

d

 nokta

III

 ile kapı aralığının üst kenarındaki

lazer ışınının ortası arasıdaki d farkı ölçme cihazının dikey-
likten olan gerçek sapmasını verir.

– Kapı aralığının yüksekliğini ölçün.

Müsaade edilen maksimum d sapmasını şöyle hesaplayabilir-
siniz:
d

max

= kapı aralığı yüksekliğinin iki katı x 0,3 mm/m

Örnek: Kapı aralığı yüksekliği 2 m ise maksimum sapma
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm olmalıdır. Buna göre

işaretler birbirinden en fazla 1,2 mm uzakta olmalıdır.

Çalışırken dikkat edilecek hususlar



İşaretleme için daima lazer çizgisinin ortasını kullanın.

Lazer ışının genişliği uzaklığa bağlı olarak değişir.

Doğrultma diski ile çalışma

Doğrultma diski

12

 yardımı ile ölçme cihazını bir referans çiz-

gisene göre doğrultabilirsiniz veya lazer çizgisini bir referans
noktasından 45 ° veya 90 ° sapma ile gösterebilirsiniz.

Ölçme cihazını sehpa girişi

6

 ile birlikte doğrultma diskindeki

pime

16

 yerleştirin. Cihazı öyle konumlandırın ki, dikey lazer

hattı (istenen açıya göre) doğrultma yardımcıları

13

,

14

 veya

15

 ile merkezi olarak aynı doğrultuda olsun.

Doğrulta diskini

12

 doğrultma yardımcıları

13

,

14

 veya

15

 ile

istediğiniz referans çizgisine doğrultun.

Ölçme levhası ile çalışmak (aksesuar)
(Bakınız: Şekiller E – F)

Ölçme levhası

20

 yardımı ile lazer işaretini zemine veya lazer

yüksekliğinde duvara aktarabilirsiniz.

Sıfır alanı ve skala yardımı ile istenen yükseklikten farkı ölçe-
rek öteki tarafa aktarabilirsiniz. Bu sayede ölçme cihazının ak-
tarılacak yüksekliğe hassas biçimde ayarlanması gerekmez.

Ölçme levhasının

20

 yansıtıcı bir kaplaması vardır ve bu kap-

lama lazer ışınının uzak mesafelerden veya şiddetli güneş ışı-
ğında görünürlülüğünü artırır. Parlaklığın güçlendirildiğini an-
cak lazer ışınına paralel olarak ölçme levhasına bakınca fark
edersiniz.

Sehpa ile çalışmak (aksesuar)

Sehpa istikrarlı ve yüksekliği ayarlanabilir bir ölçme zemini
sağlar. Ölçme cihazının sehpa girişini

6

 sehpanın 1/4"-dişine

yerleştirin ve sehpanın tespit vidası ile sıkın.

Lazer algılayıcı ile çalışmak (aksesuar) (Bakınız: Şekil G)

Elverişsiz aydınlatma koşullarında (aşırı aydınlıkta, doğrudan
güneş ışını altında) ve büyük mesafelerde lazer ışınlarını daha
iyi bulabilmek için lazer algılayıcı

21

 kullanın. Lazer algılayıcı

ile çalışırken impuls fonksiyonunu açın (Bakınız: “İmpuls fonk-
siyonu”, sayfa 84).

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin
kırmızı ışığı göz tarafından daha parlak algılanır.



Lazer gözlüğünü güneş gözlüğü olarak kullanmayın.

La-

zer gözlüğü insan gözünü lazer ışınından korumaz, ancak
lazer ışınının daha iyi görülmesini sağlar.



Lazer gözlüğünü güneş gözlüğü olarak veya trafikte
kullanmayın.

Lazer gözlüğü mor ötesi ışınlarına (UV) karşı

tam olarak koruma sağlamaz ve renk algılamasını azaltır.

İş örnekleri (Bakınız: Şekiller H – K)

Taban levhalarının 45 °-Açıya ayarlanması
(Bakınız: Şekil J)

Ölçme cihazını sehpa girişi

6

 ile birlikte doğrultma diskindeki

pime

16

 yerleştirin. Cihazı doğrultma diskinin

12

 ortasındaki

çıkıntıya öyle yerleştirin ki, dikey lazer ışını doğrultma diski

15

ile merkezi konumda olsun. Daha sonra doğrultma diskini
doğrultma yardımcıları

13

 veya

14

 ile referans çizgisine doğ-

rultun.

Çapraz çizgili veya dikey işletimde dikey lazer çizgisi zeminde
referans çizgisine 45 °-Açıyla seyreder. Taban levhalarını bu
çizgiye doğrultun.

Zemin noktasının tavana aktarılması (Bakınız: Şekil K)

Birbirini dik olarak kesen iki çizgi ile tavana aktarmak istediği-
niz noktayı gösterin. Doğrultma diskini

12

 çizgilerin kesişme

noktasına yerleştirin ve doğrultma yardımcıları

13

 ve

14

 ile

kesişme noktasına doğrultun.

2,5 m

2,5 m

2 m

d
