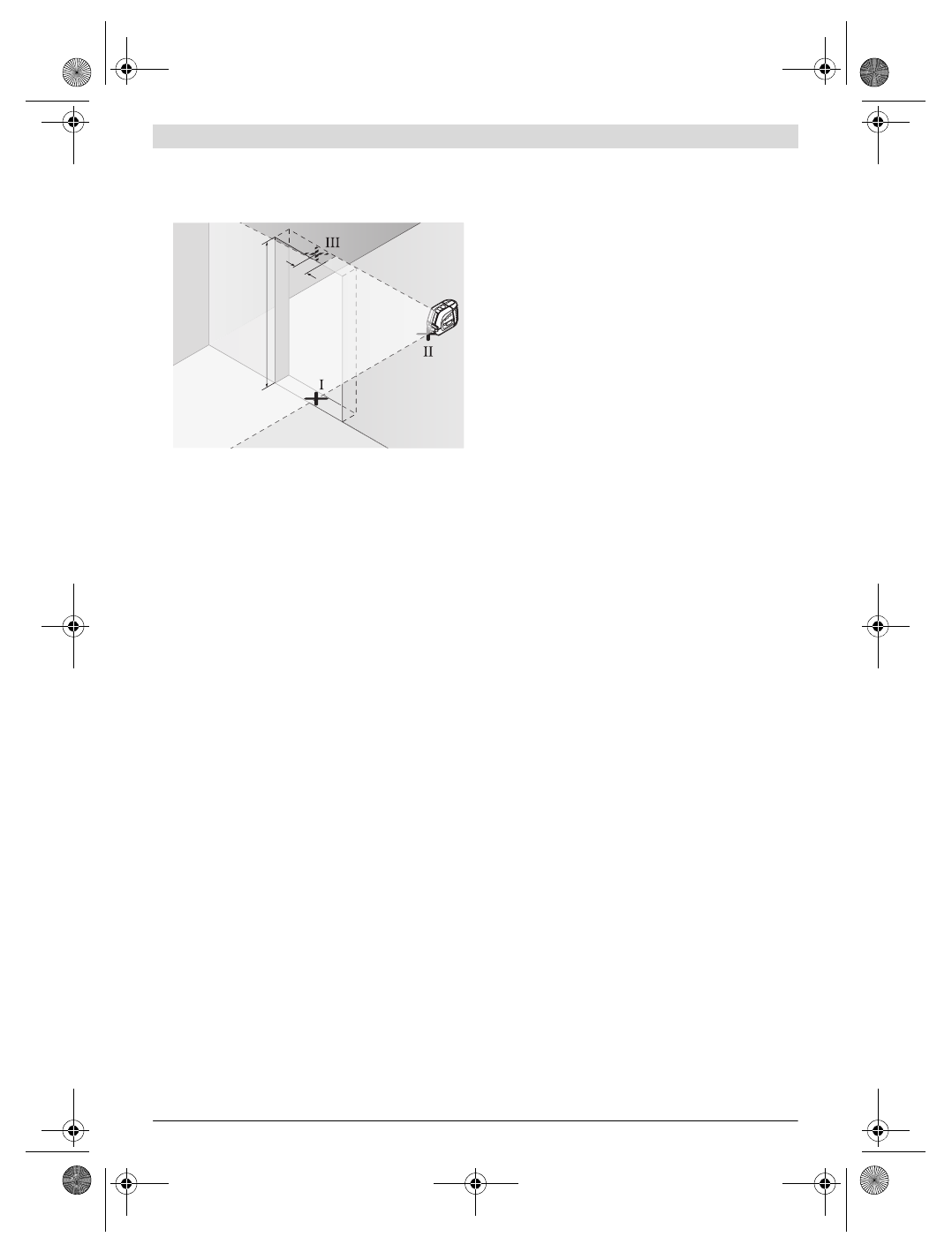

– Marque o centro da linha laser vertical no solo da abertura

da porta (ponto

I

), a uma distância de 5 m do outro lado da

abertura da porta (ponto

II

) bem como na borda superior

da abertura da porta (ponto

III

).

– Coloque o instrumento de medição do outro lado da aber-

tura da porta diretamente atrás do ponto

II

. Deixe o instru-

mento de medição nivelar e alinhe a linha laser vertical de
forma que seu centro passe exatamente pelos pontos

I

 e

II

.

– A  diferença

d

 entre o ponto

III

 e o centro da linha laser na

borda superior da abertura da porta indica o desvio efetivo
do instrumento de medição do plano vertical.

– Meça a altura da abertura da porta.

O desvio máximo admissível d

max

 é calculado do seguinte mo-

do:
d

max

= altura dupla da abertura da porta x 0,3 mm/m

Exemplo: no caso de uma altura de abertura da porta de 2 m
o desvio máximo pode ser de
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm.  Consequentemente,

as marcas podem divergir no máximo 1,2 mm.

Indicações de trabalho



Para marcar, só deve ser utilizado o centro da linha de la-
ser.

A largura da linha de laser se modifica com a distância.

Trabalhar com o disco de ajuste

Com a ajuda do disco de ajuste

12

 pode alinhar o instrumento

de medição com uma linha de referência ou visualizar a linha
laser vertical em um ângulo de 45 ° ou 90 ° relativamente a
uma linha de referência.

Coloque o instrumento de medição com o suporte de tripé

6

sobre o pino

16

 do disco de ajuste. Posicione-o no disco de

ajuste, de forma que a linha laser vertical (consoante o ângulo
desejado) passe pelo centro do auxiliar de alinhamento

13

,

14

 ou

15

.

Alinhe o disco de ajuste

12

 com a ajuda do auxiliar de alinha-

mento correspondente

13

,

14

 ou

15

 com a linha de referên-

cia desejada.

Trabalhar com a placa de medição (acessório)
(veja figuras E–F)

Com a ajuda da placa de medição

20

 pode marcar a marcação

laser no solo ou transferir a altura do laser para uma parede.

Com o campo zero e a escala pode medir o desvio relativa-
mente à altura desejada e propor novamente num outro local.

Desta forma é suprimido o ajuste exato do instrumento de
medição para a altura a transferir.

A placa de medição

20

 tem um revestimento refletor que me-

lhora a visibilidade do feixe de orientação a laser a grandes
distâncias ou no caso de uma radiação solar intensa. A inten-
sificação da luminosidade só é detectada se olhar para a placa
de medição paralelamente ao feixe de orientação a laser.

Trabalhar com o tripé (acessório)

Um tripé oferece uma base de medição estável e ajustável em
altura. Coloque o instrumento de medição com o suporte de
tripé

6

 na rosca 1/4" do tripé e aparafuse-o com o respectivo

parafuso de fixação.

Trabalhar com receptor laser (acessório) (veja figura G)

No caso de condições de luminosidade desfavoráveis (am-
biente claro, radiação solar direta) e de grandes distâncias,
utilize o receptor laser

21

 para detectar melhor as linhas

laser. Para trabalhar com o receptor laser, ligue a função de
impulsos (ver “Função de impulsos”, página 35).

Óculos para visualização de raio laser (acessório)

Os óculos de visualização de raio laser filtram a luz ambiente.
Com isto a luz vermelha do laser parece mais clara para os
olhos.



Não utilizar óculos de visualização do feixe de laser co-
mo óculos de proteção.

Óculos de visualização de raio

laser servem para reconhecer o raio laser com maior facili-
dade, e portanto não protegem contra radiação laser.



Não utilizar óculos de visualização de raio laser como
óculos de proteção, nem no trânsito rodoviário.

Óculos

de visualização de raio laser não oferecem uma completa
proteção UV e reduzem a percepção de cores.

Exemplos de trabalhos (ver figuras H – K)

Dispor as pranchas de soalho num ângulo de 45 °
(ver figura J)

Coloque o instrumento de medição com o suporte de tripé

6

no pino

16

 do disco de ajuste. Posicione-o na elevação do

meio do disco de ajuste

12

, de forma que a linha laser vertical

passe pelo centro do auxiliar de alinhamento

15

. Alinhe então

o disco de ajuste com os auxiliares de alinhamento

13

 ou

14

com a linha de referência.

O modo de linhas cruzadas ou o modo vertical indica a linha la-
ser vertical no solo do ângulo de 45 ° relativamente à linha de
referência. Alinhe as pranchas de soalho com esta linha.

Transferir o ponto do soalho (prumo) para o teto
(veja figura K)

Desenhe duas linhas cruzadas no ângulo direito através do
ponto que deseja transferir para o teto. Coloque o disco de
ajuste

12

 sobre o cruzamento de linhas e alinhe-o com os

auxiliares de alinhamento

13

 bem como

14

 com o cruzamento

de linhas.

Coloque o instrumento de medição com o suporte de tripé

6

sobre o pino

16

 do disco de ajuste. Posicione-o em uma das

duas elevações do disco de ajuste, de forma que a linha laser
vertical passe no centro do respectivo auxiliar de alinhamento

13

 ou

14

. Selecione o modo vertical e marque o centro da li-

nha que passa pelo instrumento de medição, no teto.

2 m

d
