– Поверніть вимірювальний прилад на 180 °, не

змінюючи його висоти. Спрямуйте його на стіну A таким
чином, щоб вертикальна лазерна лінія проходила
через раніше позначену точку

I

. Дайте

вимірювальному приладу нівелюватися і позначте
точку на стіні А, в якій перехрещуються лазерні лінії
(точка

III

).

– Відстань

d

 між двома позначеними на стіні А точками

I

 і

III

 – це фактичне відхилення вимірювального приладу

по висоті.

Максимально допустиме відхилення d

max

 розраховується

таким чином:
d

max

= подвійна відстань між стінами x 0,3 мм/м

Приклад: При відстані між стінами 5 м максимальне
відхилення може становити
d

max

= 2 x 5 м x 0,3 мм/м = 3 мм. Таким чином,

максимальна відстань між позначками не може
перебільшувати 3 мм.

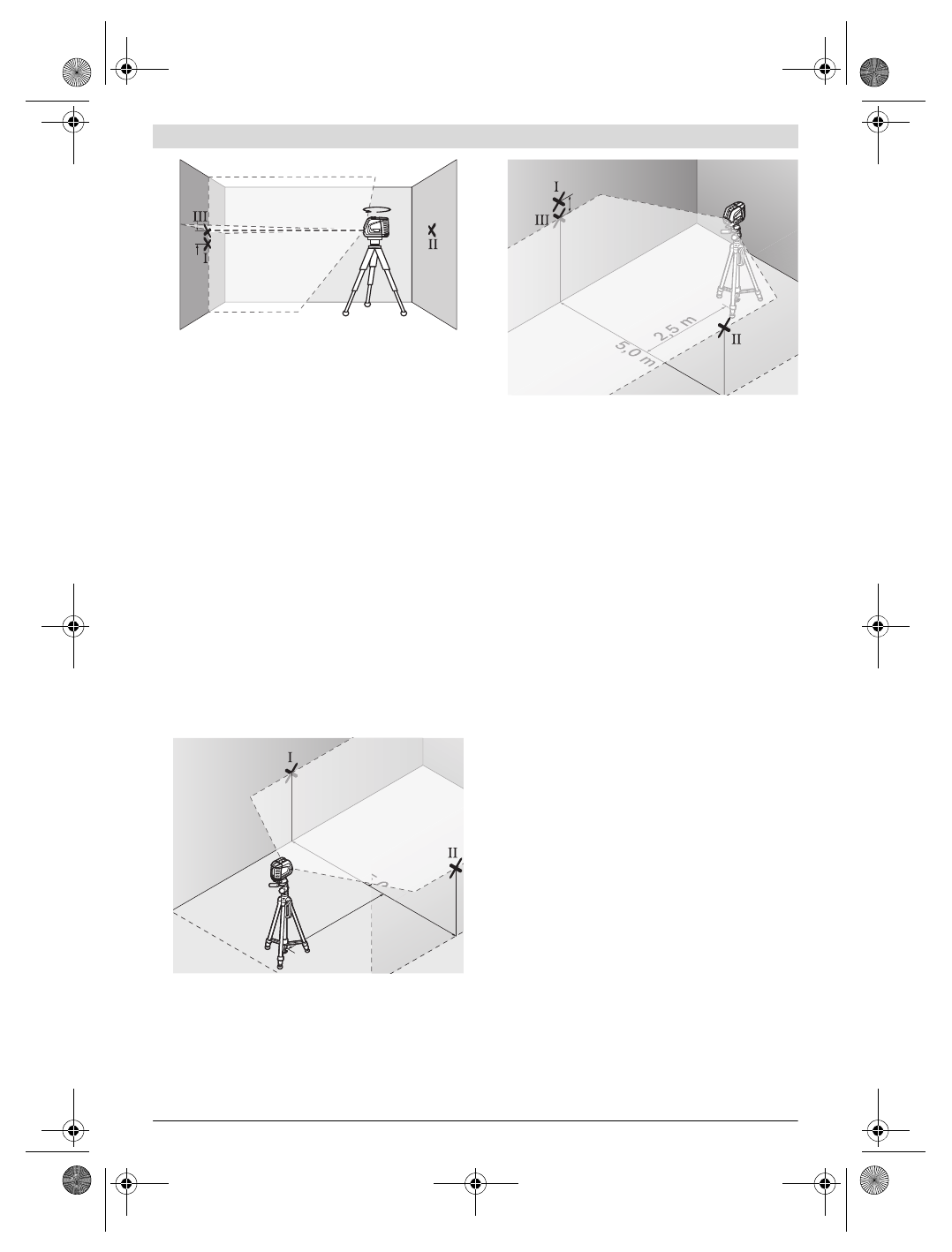

Перевірка точності нівелювання горизонтальної лінії

Для перевірки Вам потрібна вільна ділянка прибл. 5 x 5 м.

– Встановіть вимірювальний прилад на тверду, рівну по-

верхню посередині між стіною А і В. Дайте вимірюваль-
ному приладу нівелюватися в горизонтальному
режимі.

– Позначте на обох стінах на відстані 2,5 м від

вимірювального приладу середину лазерної лінії
(точка

I

 на стіні A і точка

II

 на стіні B).

– Переставте вимірювальний прилад розвернутим на

180 ° на 5 м і дайте йому нівелюватися.

– Вирівняйте вимірювальний прилад по висоті таким

чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб середина лазерної лінії точно
попадала на позначену раніше точку

II

 на стіні В.

– Позначте на стіні A середину лазерної лінії як точку

III

(вертикально над точкою

I

 або під нею).

– Відстань

d

 між двома позначеними на стіні А точками

I

 і

III

 – це фактичне відхилення вимірювального приладу

від горизонталі.

Максимально допустиме відхилення d

max

 розраховується

таким чином:
d

max

= подвійна відстань між стінами x 0,3 мм/м

Приклад: При відстані між стінами 5 м максимальне
відхилення може становити
d

max

= 2 x 5 м x 0,3 мм/м = 3 мм. Таким чином,

максимальна відстань між позначками не може
перебільшувати 3 мм.

Перевірка точності нівелювання вертикальної лінії

Для перевірки Вам потрібний дверний проріз, в якому з
обох боків від дверей є мін. 2,5 м (на твердому ґрунті).

– Встановіть вимірювальний прилад на відстані 2,5 м від

дверного прорізу на твердий, рівний ґрунт (не на
штатив). Дайте вимірювальному приладу нівелюватися
в режимі з перехресними лініями і направте лазерні
промені на дверний проріз.

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B
