 Svenska |

61

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

Driftsätt (se bild A – D)

Mätverktyget har tre funktioner:

– Horisontalfunktion

”– ”

: alstrar en vågrät laserlinje,

– Vertikalfunktion

”l”

: alstrar en lodrät laserlinje,

– Korslinjefunktion

”+”

: alstrar en vågrät och en lodrät

laserlinje.

Vid varje tillslag står mätverktyget i korslinjefunktion. För
omkoppling av funktion, tryck på funktionsknappen

4

.

Alla tre funktionerna kan väljas med eller utan nivelleringsau-
tomatik.

Pulsfunktion

För arbeten med lasermottagare

21

 måste  –  oberoende av

vald funktion  –  pulsfunktionen aktiveras.

Vid tillslagen pulsfunktion blinkar laserlinjerna med mycket
hög frekvens och därför kan lasermottagaren

21

 lätt regist-

rera dem.

För tillslag av pulsfunktionen tryck på knappen

3

. Vid tillsla-

gen pulsfunktion lyser indikeringen

2

 med grönt ljus.

Vid tillslagen pulsfunktion är laserlinjernas siktbarhet för
människans öga reducerad. För arbeten utan lasermottagare
slå därför från pulsfunktionen genom att på nytt trycka ned
knappen

3

. Vid frånslagen pulsfunktion slocknar indikeringen

2

.

Nivelleringsautomatik

Användning med nivelleringsautomatik (se bild C)

Ställ upp mätverktyget på en vågrät, stadig yta eller spänn fast
det på ett gängse kamerastativ.

Skjut för arbeten med nivelleringsautomatik strömställaren
Till/Från

7

 till läget

”

on”

.

Nivelleringsautomatiken kompenserar automatiskt ojämnhe-
ter inom självnivelleringsområdet på ±4 °. När laserlinjerna
slutar blinka, är mätverktygets nivellering avslutad.

Om en automatisk nivellering inte är möjlig, t. ex. i fall av att
mätverktygets uppställningsyta avviker mer än 4 ° från hori-
sontalplanet blinkar laserlinjerna. Ställ i detta fall upp mät-
verktyget vågrätt och avvakta självnivelleringen.

Vid vibrationer och lägesförändringar under användning
nivelleras mätverktyget åter automatiskt. Kontrollera efter en
ny nivellering laserstrålens vågräta eller lodräta inriktning mot
referenspunkten för att undvika felmätning.

Användning utan nivelleringsautomatik (se bild D)

Skjut för arbeten utan nivelleringsautomatik strömställaren

7

till läget

”

on”

. Vid frånslagen nivelleringsautomatik blinkar

laserlinjerna permanent.

Vid frånkopplad nivelleringsautomatik kan mätverktyget hål-
las fritt i handen eller ställas upp på en lutande yta. Vid kors-
linjefunktion är det inte absolut nödvändigt att de båda laser-
linjerna förlöper i rät vinkel mot varandra.

Nivelleringsnoggrannhet

Noggrannhetsinverkan

Det största inflytandet utövar omgivningstemperaturen. Spe-
ciellt temperaturdifferenser från marken uppåt kan avlänka
laserstrålen.

Eftersom temperaturskiktningen nära marken är störst, bör
mätverktyget fr. o. m. en mätsträcka på 20 m monteras på ett
stativ. Ställ helst upp mätverktyget i arbetsytans centrum.

Förutom yttre påverkan kan även verktygsspecifika inflytan-
den (som t. ex. fall eller häftiga stötar) leda till avvikelser.
Kontrollera därför mätverktygets noggrannhet innan arbetet
påbörjas.

Kontrollera först den vågräta laserlinjens noggrannhet beträf-
fande höjd och nivellering och sedan den lodräta laserlinjens
nivelleringsnoggrannhet.

Om mätverktyget vid en av dessa kontroller överskrider
maximal avvikelse bör det lämnas in för reparation till en
Bosch-service.

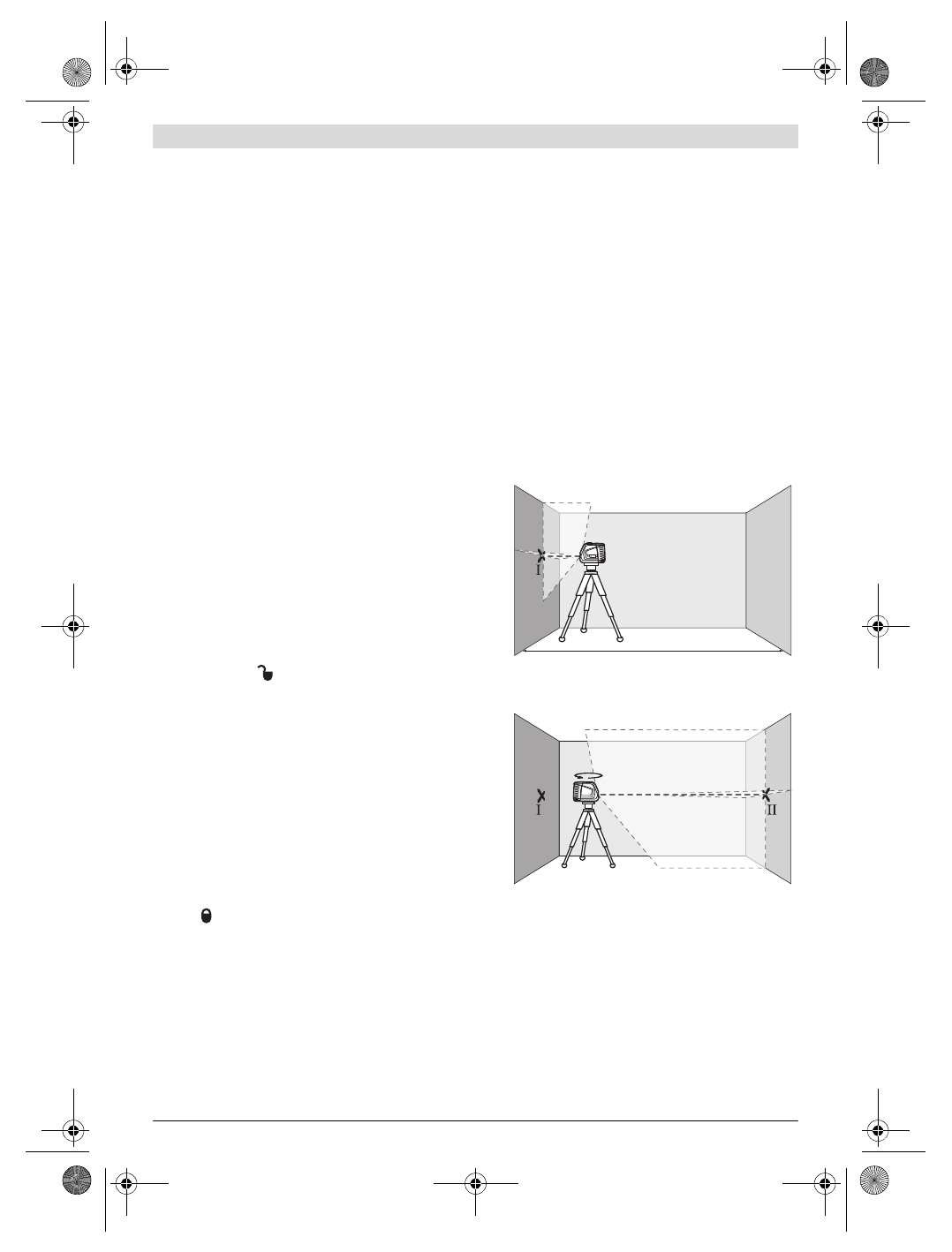

Kontroll av den vågräta linjens höjdnoggrannhet

För kontroll behövs en fri mätsträcka på 5 m på stadigt under-
lag mellan två väggar A och B.

– Montera mätverktyget nära väggen A på ett stativ eller ställ

upp det på en stadig och plan yta. Koppla på mätverktyget.
Välj korslinjefunktion med nivelleringsautomatik.

– Rikta lasern mot den närbelägna väggen A och låt mätverk-

tyget nivelleras. Sätt ett märke i mitten på den punkt där
laserlinjerna korsar varandra på väggen (punkt

I

).

– Vrid nu mätverktyget 180 °, låt det nivelleras och märk ut

laserlinjernas korsningspunkt på motsatta väggen B
(punkt

II

).

– Placera mätverktyget  –  utan att vrida det  –  nära väggen B,

koppla på och låt verktyget nivelleras.

A

B

5 m

A

B

180˚
