Szintezési pontosság

A pontosságot befolyásoló hatások

A pontosságra a környezeti hőmérséklet van a legnagyobb ha-
tással. A lézersugarat különösen a talajtól felfelé, függőleges
irányban fennálló hőmérsékletkülönbségek tudják eltéríteni.

Mivel a levegő hőmérsékletfüggő rétegeltsége a talaj közelé-
ben a legnagyobb, a mérőműszert 20 m mérési szakasztól
kezdve mindig szerelje fel egy háromlábú műszerállványra. A
mérőműszert ezen kívül lehetőség szerint a munkatartomány
közepén állítsa fel.

A külső hatásokon kívül a berendezésen belüli hatások is
okozhatnak a méréseknél eltéréseket (mint például a műszer
leesése vagy erős ütések). Ezért a mérőműszer pontosságát
minden munkakezdés előtt ellenőrizni kell.

Először ellenőrizze a vízszintes lézervonal magassági és szin-
tezési pontosságát, majd a függőleges lézervonal szintezési
pontosságát.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja
a legnagyobb megengedett eltérést, javíttassa meg egy
Bosch-vevőszolgálattal a mérőműszert.

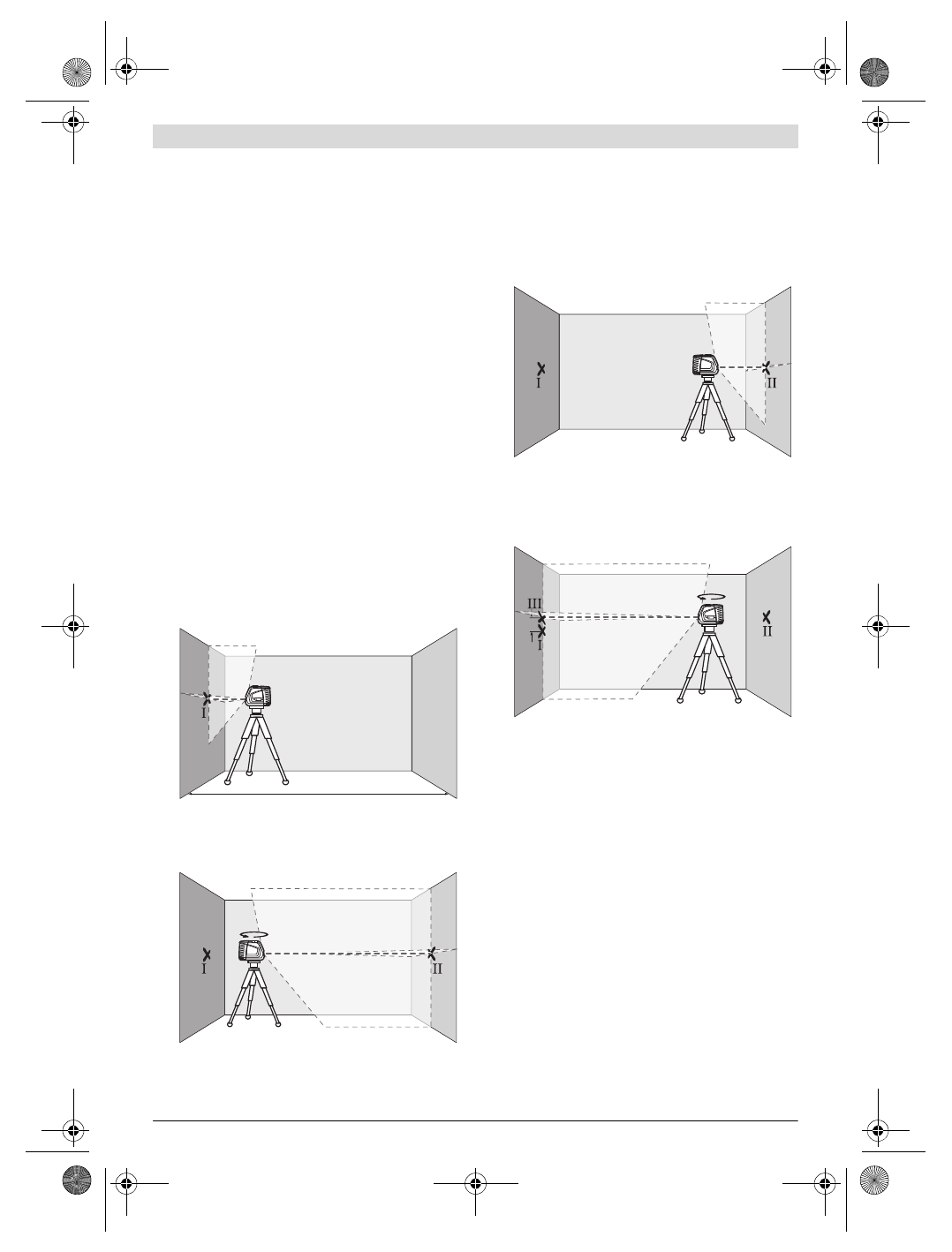

A vízszintes vonal magassági pontosságának ellenőrzése

Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 5 m-es
szabad mérési szakaszra van szükség.

– Szerelje fel a mérőműszert az „A” fal közelében egy három-

lábú műszerállványra, vagy helyezze egy szilárd, sík alapra.
Kapcsolja be a mérőműszert. Állítson be keresztvonalas
üzemet, szintezési automatikával.

– Irányítsa a lézersugarat a közelebbi „A” falra, majd várja

meg, amíg a mérőműszer végrehajtja az önszintezést. Je-
lölje meg annak a pontnak a közepét, amelyben a vonalak a
falon keresztezik egymást (

I

pont).

– Forgassa  el  a  mérőműszert 180 °-kal, várja meg, amíg befe-

jeződik az automatikus szintezés, és jelölje fel a lézervona-
lak kereszteződésének pontját a szembenfekvő „B” falon
(

II

pont).

– Úgy helyeze el a mérőműszert –  anélkül, hogy azt

elfordítaná –  hogy minél közelebb legyen a „B” falhoz,
kapcsolja be a mérőműszert és várja meg az automatikus
szintezés befejeződését.

– Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-

szerállvány segítségével vagy szükség esetén a berende-
zés alá helyezett lapokkal), hogy a lézervonalak
kereszteződési pontja pontosan a „B” falon előzőleg beje-
lölt

II

 pontra essen.

– Forgassa  el  a  mérőműszert 180 °-kal, anélkül, hogy meg-

változtatná a magasságát. Irányítsa úgy az „A” falra, hogy a
függőleges lézervonal keresztülmenjen a már feljelölt

I

ponton. Várja meg, amíg a mérőműszer végrehajtja az
automatikus szintezést és jelölje meg az „A” falon a lézervo-
nalak kereszteződési pontját (

III

pont).

– „A” falon bejelölt két pont (

I

 és

III

) közötti

d

 különbség

megadja a mérőműszer által okozott tényleges magassági
eltérést.

A maximális megengedett d

max

 eltérést a következőképpen

kell kiszámítani:
d

max

= A falak közötti kétszeres távolság x 0,3 mm/m

Példa: Ha a falak közötti távolság 5 m, a maximális eltérésnek
nem szabad meghaladnia a
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm értéket. A jelek közötti el-

térés ennek megfelelően legfeljebb 3 mm lehet.

A vízszintes vonal szintezési pontosságának ellenőrzése

Az ellenőrzéshez egy kb. 5 x 5 m-es szabad területre van
szükség.

– Állítsa fel a mérőműszert egy szilárd, sík alapra az „A” és

„B” faltól azonos távolságra. Várja meg, amíg a mérőmű-
szer vízszintes üzemben végrehajtja az automatikus szin-
tezést.

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B
