– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardı-

mı ile veya altını besleyerek), lazer ışınlarının kesişme
noktası B duvarı üzerinde daha önce işaretlenmiş bulunan
nokta

II

’ye gelsin.

– Yüksekliğini değiştirmeden ölçme cihazını 180 ° çevirin. Ci-

hazı A duvarına öyle doğrultun ki, dikey lazer ışını işaretlen-
miş bulunan nokta

I

’den geçsin. Ölçme cihazının nivelma-

nını yaptırın ve lazer ışınlarının A duvarındaki kesişme nok-
tasını işaretleyin (Nokta

III

).

– A duvarında işaretlenmiş bulunan

I

 ve

III

 iki noktaları ara-

sındaki

d

 farkı ölçme cihazının gerçek yükseklik sapmasını

verir.

Müsaade edilen maksimum d sapmasını şöyle hesaplayabilir-
siniz:
d

max

= duvarlar arasındaki mesafenin iki katı x 0,3 mm/m

Örnek: Duvarlar arasındaki mesafe 5 m ise maksimum sapma
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm  olmalıdır.  Buna  göre  işa-

retler birbirinden en fazla 3 mm uzaklıkta olmalıdır.

Yatay çizginin nivelman hassaslığının kontrolü

Kontrol için yaklaşık 5 x 5 m’lik boş bir alana ihtiyacınız vardır.

– Ölçme cihazını A ve B duvarları arasındaki sağlam ve düz

bir zemine yerleştirin. Ölçme cihazını yatay işletimde nivel-
mana bırakın.

– Ölçme cihazından 2,5 m uzaklıktan her iki duvardaki lazer

çizgisinin ortasını işaretleyin (A duvarındaki nokta

I

 ve B

duvarındaki nokta

II

).

– Ölçme cihazını 180 ° döndürerek 5 m uzaklığa yerleştirin

ve nivelmana bırakın.

– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardı-

mı ile veya altını besleme ile), lazer ışının ortası B duvarın-
da daha önce işaretlenmiş bulunan nokta

II

’ye gelsin.

– A duvarında lazer çizgisinin ortasını nokta

III

 olarak işaret-

leyin (nokta

I

’in üstünde veya alt 1nda dik).

– A duvarında işaretlenmiş bulunan

I

 ve

III

 noktaları arasıda-

ki

d

 farkı ölçme cihazının yataylıktan gösterdiği gerçek sap-

mayı verir.

Müsaade edilen maksimum d sapmasını şöyle hesaplayabilir-
siniz:
d

max

= duvarlar arasındaki mesafenin iki katı x 0,3 mm/m

Örnek: Duvarlar arasındaki mesafe 5 m ise maksimum sapma
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm olmalıdır. Buna göre işa-

retler birbirinden en fazla 3 mm uzaklıkta olmalıdır.

Dikey çizginin nivelman hassaslığının kontrolü

Bu kontrol işlemi için her iki tarafında da en azından 2,5 m
açık alan bulunan bir kapı aralığına ihtiyacınız vardır (zemin
düz ve sert olmalıdır).

– Ölçme cihazını kapı aralığından 2,5 metre uzaklığa sağlam

ve düz bir zemine yerleştirin (bir sehpaya değil). Ölçme ci-
hazını çapraz hatlı işletimde nivelmana bırakın ve lazer ışı-
nını kapı aralığına doğrultun.

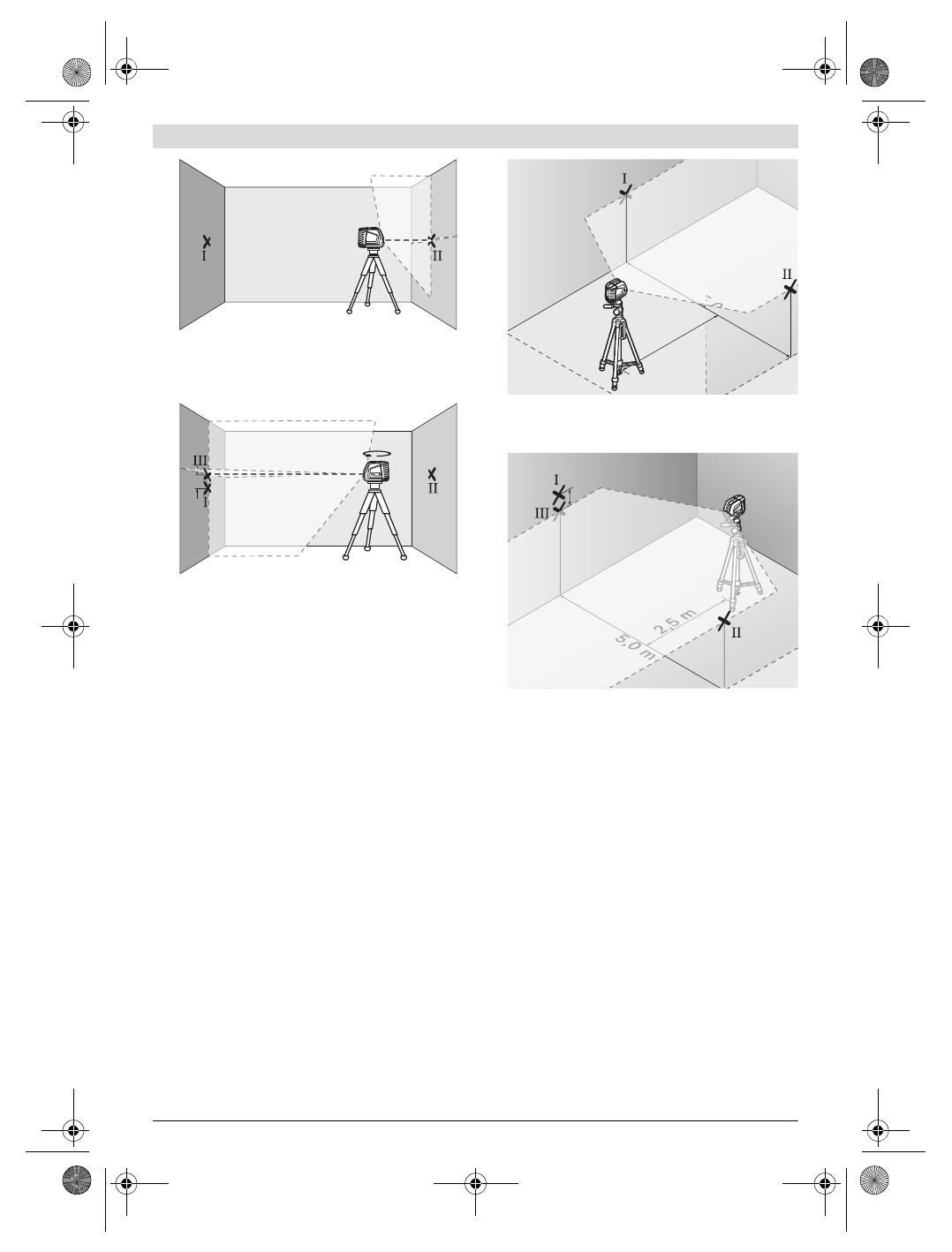

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B
