Točnost niveliranja

Utjecaji na točnost

Najveći utjecaj ima temperatura okoline. Posebno, tempera-
turne razlike od poda prema gore, mogu skrenuti lasersku zraku.

Budući da je slojevitost temperature najveća u visini poda,
mjerni alat trebate uvijek montirati na stativ počevši od mjer-
ne dionice 20 m. Osim toga mjerni alat po mogućnosti posta-
vite na sredinu radne površine.

Osim vanjskih utjecaja, do odstupanja mogu dovesti i utjecaji
specifični za uređaj (kao npr. pad ili snažni udarci). Zbog toga
prije svakog početka rada provjerite točnost mjernog alata.

Provjerite najprije visinsku kao i nivelacijsku točnost vodorav-
ne linije lasera, a nakon toga točnost niveliranja okomite linije
lasera.

Ako bi mjerni alat kod ispitivanja premašio maksimalno odstu-
panje, tada ga možete popraviti u Bosch ovlaštenom servisu.

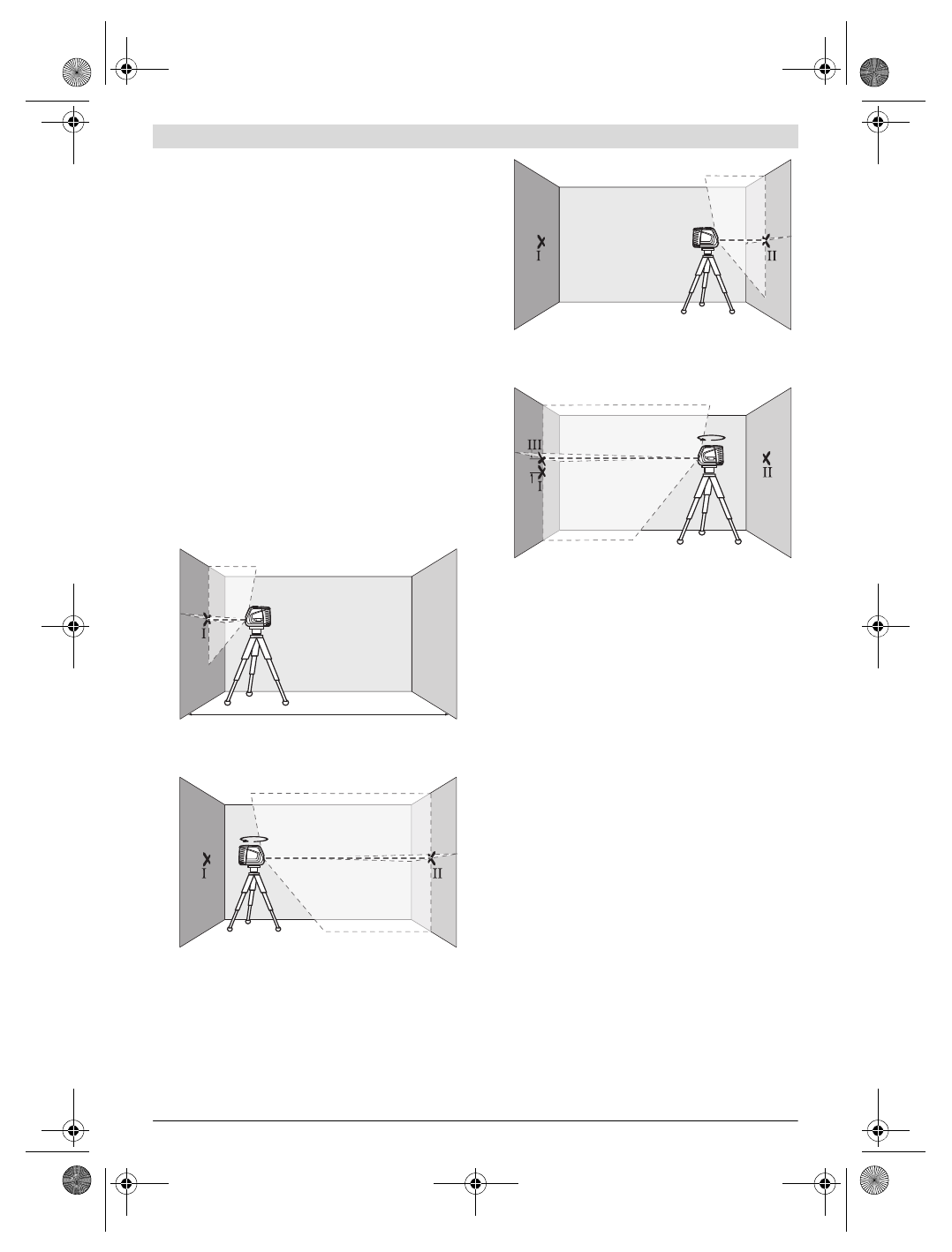

Provjera visinske točnosti vodoravne linije

Za provjeru vam je potrebna slobodna mjerna staza od 5 m,
na čvrstoj podlozi, između dva zida A i B.

– Mjerni alat montirajte blizu zida A na stativ ili ga postavite

na čvrstu ravnu podlogu. Uključite mjerni alat. Odaberite
križni rad sa nivelacijskom automatikom.

– Usmjerite laser na najbliži zid A i iznivelirajte mjerni alat.

Označite središte točke na kojem se križaju linije lasera na
zidu (točka

I

).

– Okrenite mjerni alat za 180 ° iznivelirajte ga i označite križ-

nu točku linije lasera na nasuprotnom zidu B (točka

II

).

– Postavite mjerni alat –  bez okretanja –  blizu zida B, uklju-

čite ga i iznivelirajte.

– Mjerni alat tako usmjerite po visini (pomoću stativa ili u da-

nom slučaju podlaganjem), da križna točka linije lasera toč-
no udara na prije označenu točku

II

 na zidu B.

– Okrenite mjerni alat za 180 °, bez promjene visine. Usmje-

rite ga tako na zid A da okomita linija lasera prolazi kroz već
označenu točku

I

. Mjerni alat iznivelirajte i označite križnu

točku linije lasera na zidu A (točka

III

).

– Razlika

d

 obje označene točke

I

 i

III

 na zidu A daje stvarno

visinsko odstupanje mjernog alata.

Maksimalno dopušteno odstupanje d

max

 možete izračunati ka-

ko slijedi:
d

max

= dvostruki razmak zidova x 0,3 mm/m

Primjer: Kod razmaka zidova od 5 m, maksimalno odstupanje
smije iznositi
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Oznake smiju odstupati

jedna od druge za max. 3 mm.

Provjera točnosti niveliranja vodoravne linije

Za provjeru vam je potrebna slobodna površina od cca.
5 x 5 m.

– Postavite mjerni alat na čvrstu, ravnu podlogu, na sredini

između zidova A i B. Mjerni alat iznivelirajte u horizontal-
nom radu.

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B
