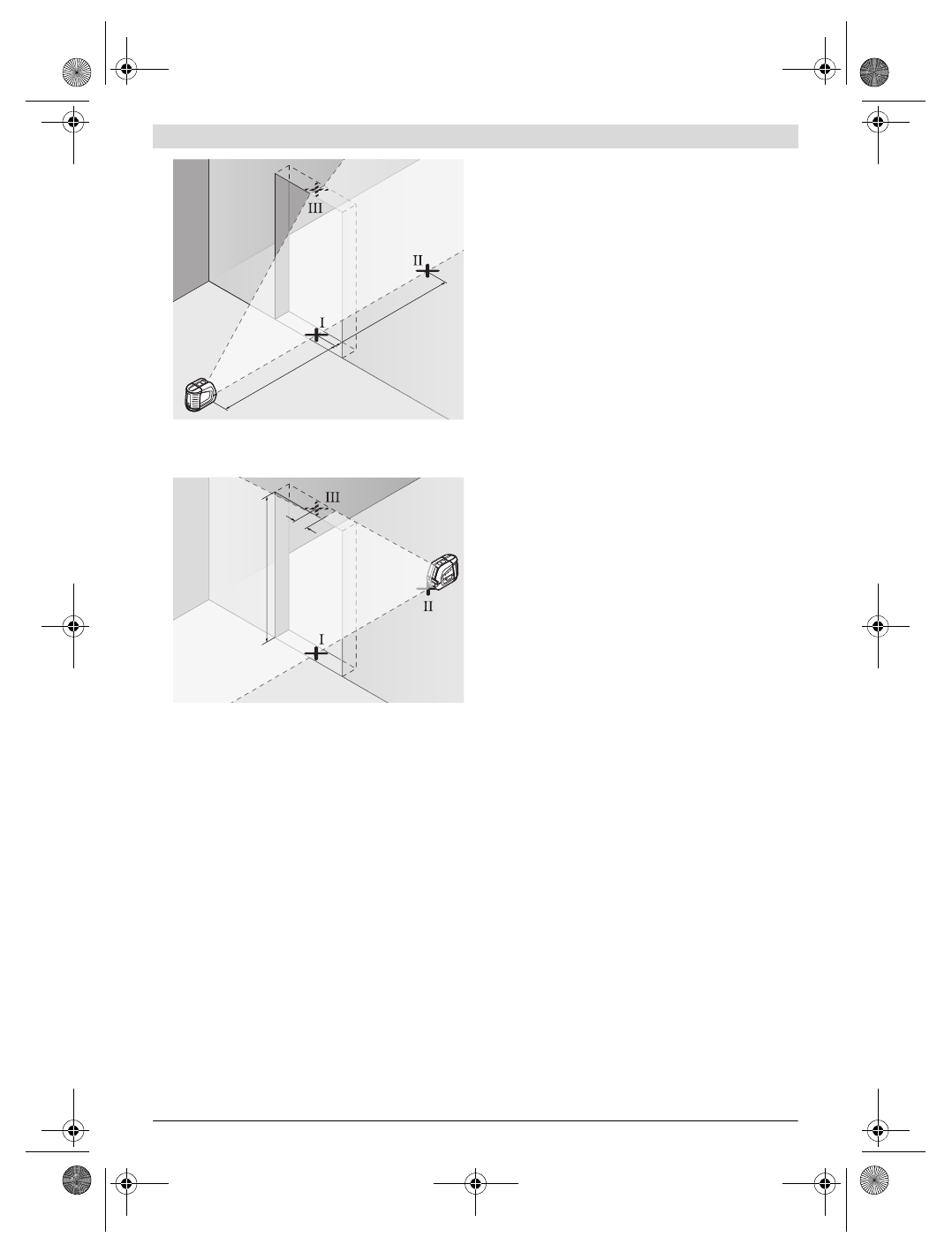

– Markér midten af den lodrette laserlinje forneden i døråb-

ningen (punkt

I

), 5 m på den anden side af døråbningen

(punkt

II

) samt øverst i døråbningen (punkt

III

).

– Stil måleværktøjet på den anden side af døråbningen di-

rekte bag ved punktet

II

. Lad måleværktøjet nivellere og

justér den lodrette laserlinje på en sådan måde, at linjens
midte forløber nøjagtigt gennem punkterne

I

 og

II

.

– Forskellen

d

 mellem punkt

III

 og midten af laserlinjen

øverst i døråbningen giver måleværktøjets faktiske afvigel-
se fra den lodrette linje.

– Mål  døråbningens  højde.

Den max. tilladte afvigelse d

max

 beregnes på følgende måde:

d

max

= dobbelt højde for døråbning x 0,3 mm/m

Eksempel: Har døråbningen en højde på 2 m, må den max. af-
vigelse være d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm.  Markerin-

gerne må som følge heraf max. ligge 1,2 mm fra hinanden.

Arbejdsvejledning

Anvend altid kun midten af laserlinjen til at markere.

Laserlinjens bredde ændrer sig med afstanden.

Arbejde med justeringsskiven

Med justeringsskiven

12

 kan du positionere måleværktøjet på

en referencelinje eller vise den lodrette laserlinje i en vinkel på
45 ° eller 90 ° til en referencelinje.

Sæt måleværktøjet med stativholderen

6

 på stiften

16

 på ju-

steringsskiven. Placér det på justeringsskiven på en sådan
måde, at den lodrette laserlinje (afhængigt af den ønskede

vinkel) forløber midt igennem justeringshjælpen

13

14

 eller

15

.

Justér justeringsskiven

12

 på den ønskede referencelinje ved

hjælp af den korresponderende justeringshjælp

13

14

 eller

15

.

Arbejde med målepladen (tilbehør) (se Fig. E – F)

Ved hjælp af målepladen

20

 kan du overføre lasermarkerin-

gen på gulvet/jorden og laserhøjden på en væg.

Med nulfeltet og skalaen kan du måle forskydningen til den øn-
skede højde og overføre den til et andet sted. Dermed bortfal-
der den nøjagtige indstilling af måleværktøjet til den højde,
der skal overføres.

Målepladen

20

 har en refleksbelægning, som gør det nemmre

at se laserstrålen ved større afstsand eller hvis solen er meget
stærk. Lysstyrkeforstærkningen kan kun erkendes, hvis du
retter blikket mod målepladen parallelt med laserstrålen.

Arbejde med stativet (tilbehør)

Et stativ tilbyder et stabilt, højdejusterbart måleunderlag. An-
bring måleværktøjets stativholder

6

 på stativets 1/4"-gevind

og skru det fast med stativets stilleskrue.

Arbejde med lasermodtager (tilbehør) (se Fig. G)

Under ugunstige lysforhold (lyse omgivelser, direkte solstrå-
ler) og inden for store afstande bruges lasermodtageren for
bedre at kunne finde laserlinjerne

21

. Tænd for pulsfunktionen,

når der arbejdes med lasermodtageren (se „Pulsfunktion“,
side 55).

Specielle laserbriller (tilbehør)

De specielle laserbriller bortfiltrerer omgivelseslyset. Derved
fremkommer laserens røde lys noget lysere for øjet.

Anvend ikke de specielle laserbriller som beskyttelses-
briller.

Laserbrillerne anvendes til bedre at kunne se laser-

strålen, de beskytter dog ikke mod laserstråler.

Anvend ikke de specielle laserbriller som solbriller el-
ler i trafikken.

Laserbrillerne beskytter ikke 100 % mod

ultraviolette (UV) stråler og reducerer ens evne til at regi-
strere og iagttage farver.

Eksempler på arbejde (se Fig. H – K)

Udlægning af bundplader i 45 °-vinkel (se Fig. J)

Sæt måleværktøjet med stativholderen

6

 på stiften

16

 på ju-

steringsskiven. Placér det på den midterste hævning på juste-
ringsskiven

12

, så den lodrette laserlinje forløber midt igen-

nem justeringshjælpen

15

. Justér herefter justeringsskiven i

forhold til referencelinjen vha. justeringshjælpen

13

 eller

14

.

Til krydslinjefunktion eller lodret funktion viser den lodrette
laserlinje i gulvet en 45 ° vinkel i forhold til referencelinjen. Ju-
stér bundpladerne i forhold til denne linje.

Punkt overføres fra gulv til loft (lod) (se Fig. K)

Tegn to linjer, der krydser hinanden i en ret vinkel, vha. et
punkt, som overføres til loftet. Anbring justeringsskiven

12

 på

linjekrydset og justér den med justeringshjælpen

13

 samt

14



på linjekrydset.

Sæt måleværktøjet med stativholderen

6

 på stiften

16

 på ju-

steringsskiven. Placér det på en af de to udvendige hævninger

2,5 m

2,5 m

2 m

d

OBJ_BUCH-817-005.book  Page 57  Tuesday, May 6, 2014  10:15 AM
