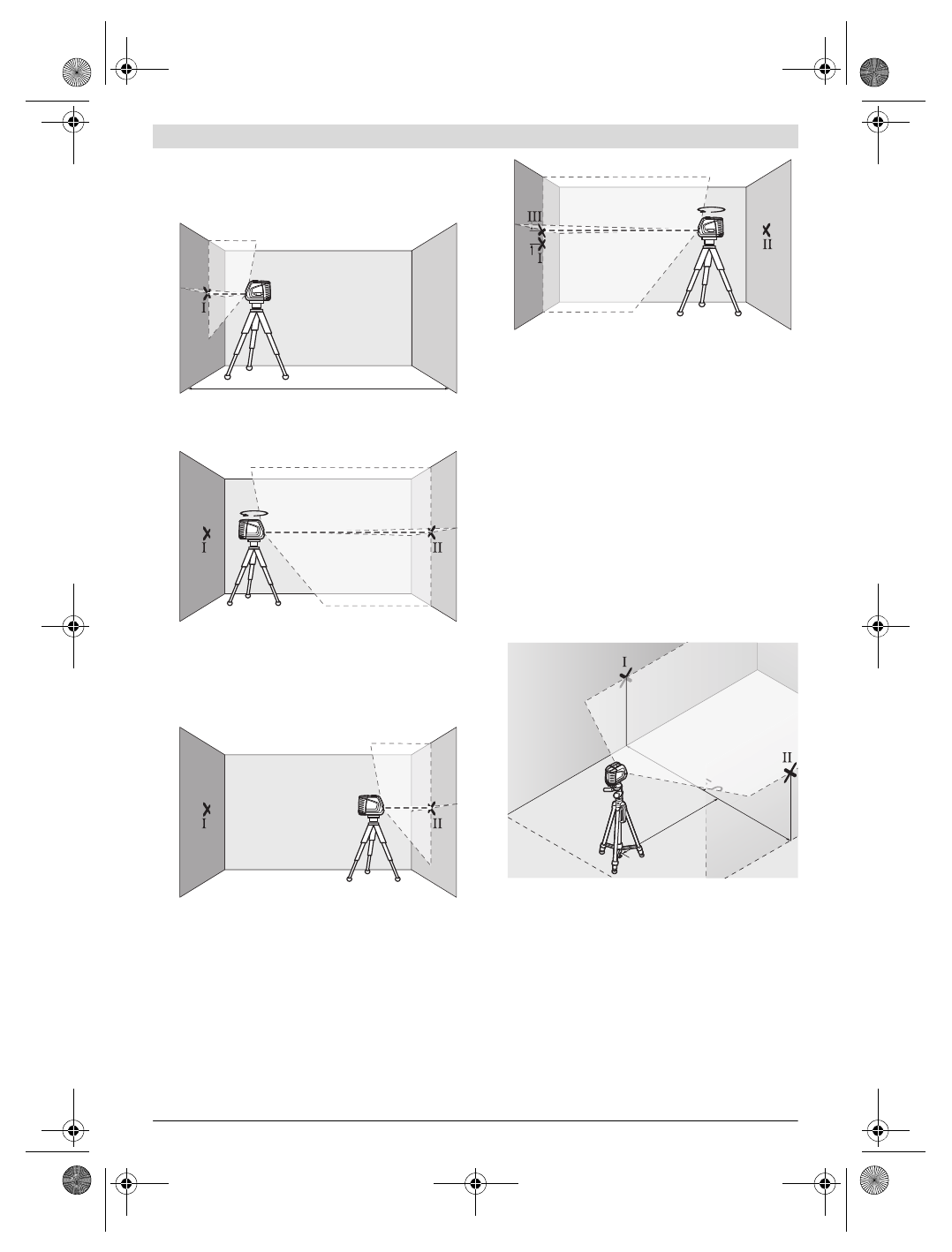

– Namontujte merací prístroj v horizontálnej polohe blízko

steny A na statív, alebo ho postavte na pevný a rovný pod-
klad. Zapnite merací prístroj. Nastavte krížovú prevádzku s
nivelačnou automatikou.

– Nasmerujte laser na blízku stenu A a nechajte merací prí-

stroj, aby sa niveloval. Označte stred bodu, na ktorom sa
laserové línie na stene križujú (bod

I

).

– Otočte merací prístroj o 180 °, nechajte ho, aby sa nivelo-

val a označte bod prekríženia laserových línií na protiľahlej
stene B (bod

II

).

– Umiestnite merací prístroj do blízkosti steny B –  bez toho,

aby ste ho otáčali – , zapnite ho a nechajte merací prístroj,
aby sa naniveloval.

– Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v

prípade potreby podložením), aby krížový bod laserovej línie
smeroval presne na predtým označený bod

II

 na stene B.

– Otočte merací prístroj o 180 ° bez toho, aby ste zmenili je-

ho výšku. Nasmerujte ho na stenu A tak, aby zvislá laserová
línia prechádzala už označeným bodom

I

. Nechajte merací

prístroj, aby sa niveloval a označte krížový bod laserovej lí-
nie na stene A (bod

III

).

– Rozdiel

d

 oboch označených bodov

I

 a

III

 na stene A dáva

skutočnú výškovú odchýlku meracieho prístroja.

Maximálna prípustná odchýlka d

max

 sa vypočíta nasledovne:

d

max

= dvojnásobok vzdialenosti stien x 0,3 mm/m

Príklad: Pri vzdialenosti stien 5 m smie byť maximálna dovole-
ná odchýlka d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Spomínané

značky smú ležať od seba vo vzdialenosti maximálne 3 mm.

Kontrola presnosti nivelácie vodorovnej línie

Na túto kontrolu budete potrebovať voľnú plochu s rozmermi
cca 5 x 5 m.

– Postavte merací prístroj na pevný a rovný podklad do stre-

du medzi steny A a B. Nechajte merací prístroj nivelovať sa
v horizontálnej prevádzke.

– Vo vzdialenosti 2,5 m od meracieho prístroja označte na

oboch stenách stredy laserovej línie (bod

I

 na stene A a

bod

II

 na stene B).

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B
