 Slovensky |

105

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

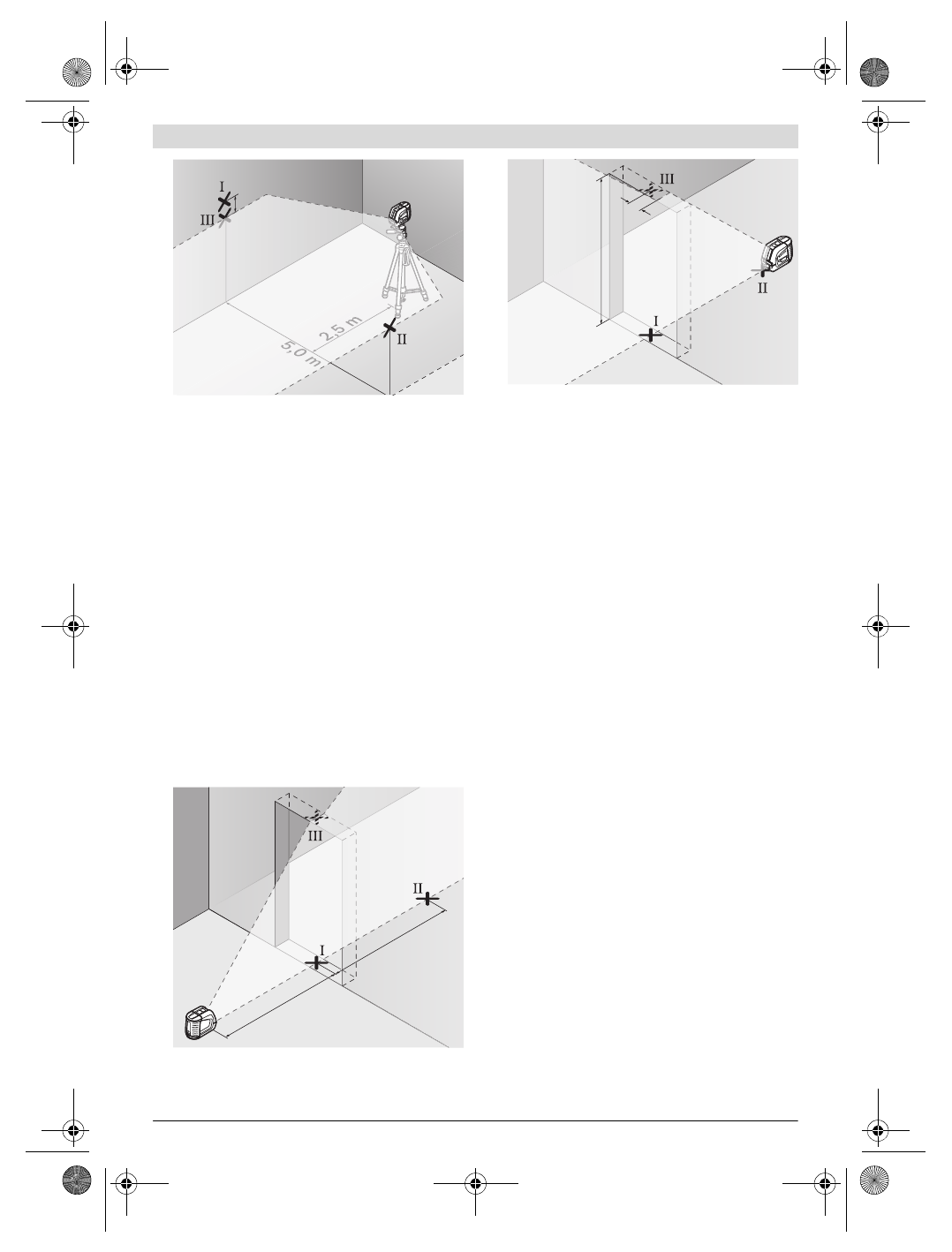

– Postavte merací prístroj otočený o 180 ° do vzdialenosti

5 m a nechajte ho nivelovať.

– Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v

prípade potreby podložením), aby stred laserovej línie
smeroval presne na predtým označený bod

II

 na stene B.

– Na stene A označte stred laserovej línie ako bod

III

 (zvislo

nad resp. pod bodom

I

).

– Rozdiel

d

 oboch označených bodov

I

 a

III

 na stene A dáva

skutočnú odchýlku meracieho prístroja od vodorovnej ro-
viny.

Maximálna prípustná odchýlka d

max

 sa vypočíta nasledovne:

d

max

= dvojnásobok vzdialenosti stien x 0,3 mm/m

Príklad: Pri vzdialenosti stien 5 m smie byť maximálna dovole-
ná odchýlka d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.  Spomínané

značky smú ležať od seba vo vzdialenosti maximálne 3 mm.

Kontrola presnosti nivelácie zvislej línie

Na túto kontrolu budete potrebovať otvor vo dverách, pri kto-
rých je (na pevnom podklade) na každej strane dverí miesto
minimálne 2,5 m.

– Postavte merací prístroj do vzdialenosti 2,5 m od otvoru

dverí na pevnú rovnú podložku (nie na statív). Nechajte
prístroj nanivelovať v krížovej prevádzke a nasmerujte
laserový lúč do otvoru dverí.

– Označte stred zvislej laserovej línie na podlahe otvoru dve-

rí (bod

I

), vo vzdialenosti 5 m na druhej strane otvoru dverí

(bod

II

), ako aj na hornom okraji otvoru dverí (bod

III

).

– Postavte merací prístroj na druhej strane otvoru dverí pria-

mo za bodom

II

. Nechajte merací prístroj nivelovať a lase-

rovú líniu nasmerujte tak, aby jej stred prebiehal presne
bodmi

I

 a

II

.

– Rozdiel

d

 medzi bodom

III

 a stredom laserovej línie na hor-

nom okraji otvoru dverí dáva skutočnú odchýlku meracie-
ho prístroja od zvislice.

– Odmerajte výšku otvoru dverí.

Maximálna dovolená odchýlka d

max

 sa vypočíta nasledovne:

d

max

 = dvojnásobok výšky otvoru dverí x 0,3 mm/m

Príklad: Pri výške otvoru dverí 2 m smie byť maximálna dovo-
lená odchýlka d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm. Spomí-

nané značky smú ležať teda od seba maximálne vo vzdialen
osti 1,2 mm.

Pokyny na používanie



Na označovanie používajte vždy iba stred laserovej
línie.

Šírka laserovej línie sa vzdialenosťou mení.

Práca s nastavovacou podložkou

Pomocou nastavovacej podložky

12

 môžete nastaviť merací

prístroj k referenčnej línii alebo môžete zobraziť zvislú laserovú
líniu v uhle 45 ° alebo 90 ° k referenčnej línii.

Merací nástroj položte statívovým uchytením

6

 na kolík

16

 na

nastavovacej podložke. Umiestnite ho na nastavovacej pod-
ložke tak, aby zvislá laserová línia (podľa požadovaného uhla)
prechádzala stredom nastavovacej pomôcky

13

,

14

 alebo

15

.

Vyrovnajte nastavovaciu podložku

12

 pomocou korešpondu-

júcich nastavovacích pomôcok

13

,

14

 alebo

15

 na požadova-

nú referenčnú líniu.

Práca s meracou platničkou (Príslušenstvo)
(pozri obrázky E

–

F)

Pomocou meracej platničky

20

 môžete značku laserového lú-

ča nanášať na podlahu, resp. laserovú výšku na stenu.

Pomocou nulového políčka a stupnice sa dá odmerať vzájom-
né prestavenie v želanej výške a opäť naniesť na inom mieste.
Takýmto spôsobom odpadne exaktné nastavovanie prístroja
na prenášanú výšku.

Meracia platnička

20

 je kvôli lepšej viditeľnosti laserového lú-

ča na väčšie vzdialenosti, resp. pri dopade silného slnečného
svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je
však identifikovateľné len vtedy, keď pozeráte na meraciu
platničku paralelne k laserovému lúču.

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
