 Lietuviškai |

185

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

horizontalios arba vertikalios lazerio linijos padėtį atskaitos
taško atžvilgiu.

Darbas išjungus automatinį niveliavimą (žr. pav. D)

Jei norite dirbti be automatinio niveliavimo įtaiso, įjungimo-iš-
jungimo jungiklį

7

 pastumkite į padėtį

„   on“

. Kai automati-

nio niveliavimo įtaisas išjungtas, lazerio linijos šviečia nuolat.

Kai automatinio niveliavmo įtaisas išjungtas, matavimo prie-
taisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrin-
do. Prietaisui veikiant kryžminių linijų režimu dvi lazerio linijos
nebūtinai yra statmenos viena kitos atžvilgiu.

Niveliavimo tikslumas

Įtaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos tempera-
tūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės
į viršų: jie gali nukreipti lazerio spindulį.

Kadangi arti žemės temperatūros sluoksniai ypač ryškūs,
esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant
trikojį stovą. Prietaisą visada statykite darbo zonos centre.

Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso speci-
finės savybės (pvz., prietaisui nukritus ar jį stipriai sutren-
kus). Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite
matavimo prietaiso tikslumą.

Kiekvieną kartą pirmiausia patikrinkite horizontalios lazerio li-
nijos aukščio ir niveliavimo tikslumą, o po to – vertikalios laze-
rio linijos niveliavimo tikslumą.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną
kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreip-
kitės į Bosch įrankių remonto dirbtuves.

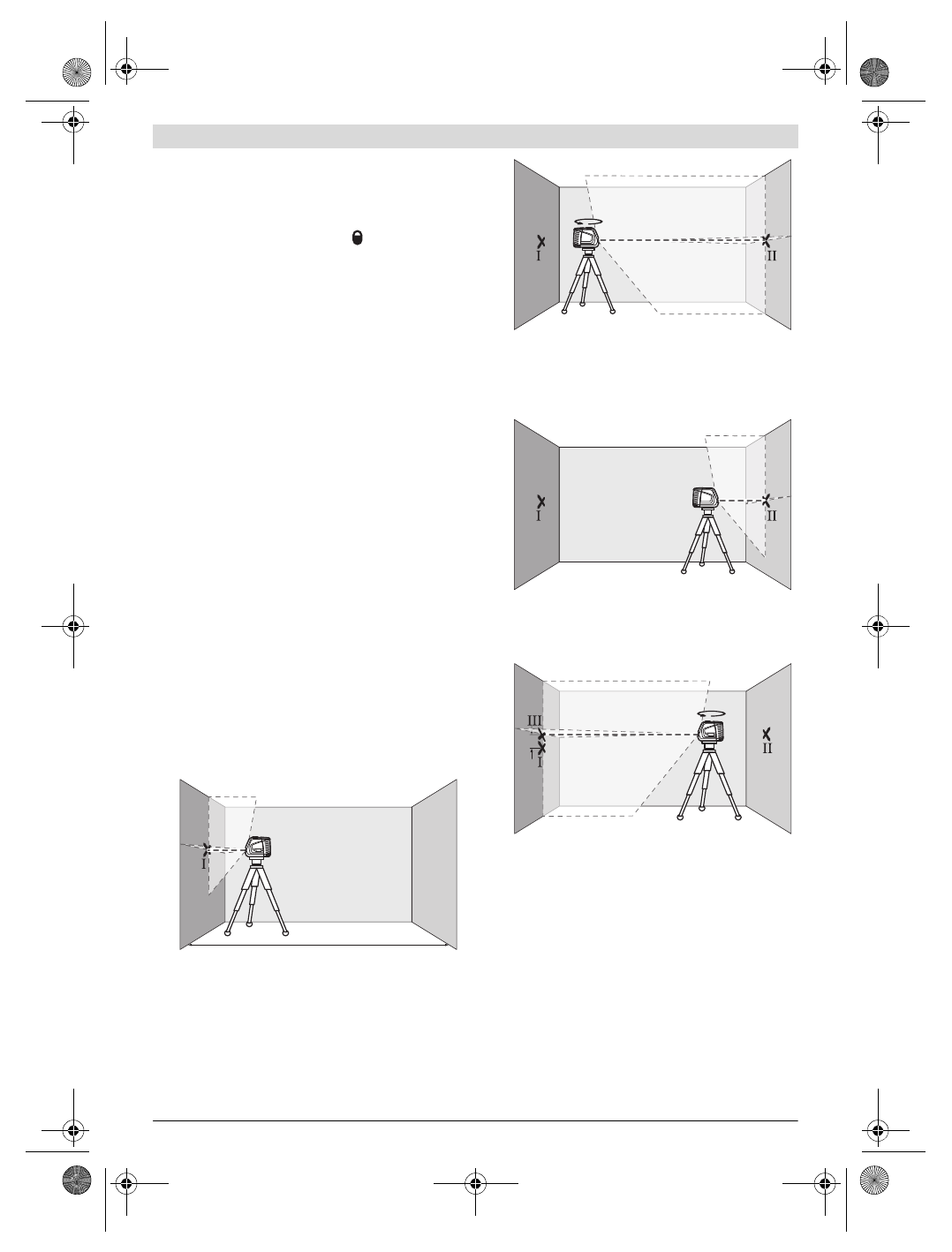

Horizontalios linijos aukščio tikslumo patikrinimas

Norint atlikti patikrinimą, Jums reikia laisvo 5 m ilgio matavi-
mo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

– Pritvirtinkite matavimo prietaisą arti sienos A ant stovo ar-

ba pastatykite ant tvirto, lygaus pagrindo. Matavimo prie-
taisą įjunkite. Pasirinkite kryžminių linijų režimą su auto-
matiniu niveliavimu.

– Nukreipkite  lazerį į arti esančią sieną A ir leiskite matavimo

prietaisui susiniveliuoti. Pažymėkite taško, kuriame ant
sienos susikerta lazerio linijos, vidurį (taškas

I

).

– Pasukite matavimo prietaisą 180 ° kampu, palaukite, kol

susiniveliuos, ir ant priešais esančios sienos B pažymėkite
lazerio linijų susikirtimo tašką (taškas

II

).

– Po to, nesukiodami prietaiso, perkelkite jį prie sienos B,

įjunkite ir leiskite jam susiniveliuoti.

– Nustatykite matavimo prietaisą tokiame aukštyje (naudo-

damiesi stovu arba padėdami pagrindą), kad lazerio linijų
susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B
pažymėtu tašku

II

.

– Pasukite matavimo prietaisą 180 ° kampu, nekeisdami

aukščio. Nukreipkite jį į sieną A, kad vertikali lazerio linija
eitų per ką tik pažymėtą tašką

I

. Palaukite, kol matavimo

prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio
linijų susikirtimo tašką (taškas

III

).

– Skirtumas

d

 ant sienos A pažymėtų abiejų taškų

I

 ir

III

 rodo

faktinę matavimo prietaiso aukščio nuokrypą.

Didžiausią leistiną nuokrypą d

max

 apskaičiuokite pagal šią for-

mulę:
d

max

= dvigubas atstumas tarp sienų  x 0,3 mm/m

Pavyzdžiui: kai atstumas tarp sienų 5 m, didžiausia leistina
nuokrypa yra
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Pažymėti taškai vienas

nuo kito turi būti nutolę ne didesniu kaip 3 mm atstumu.

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B
