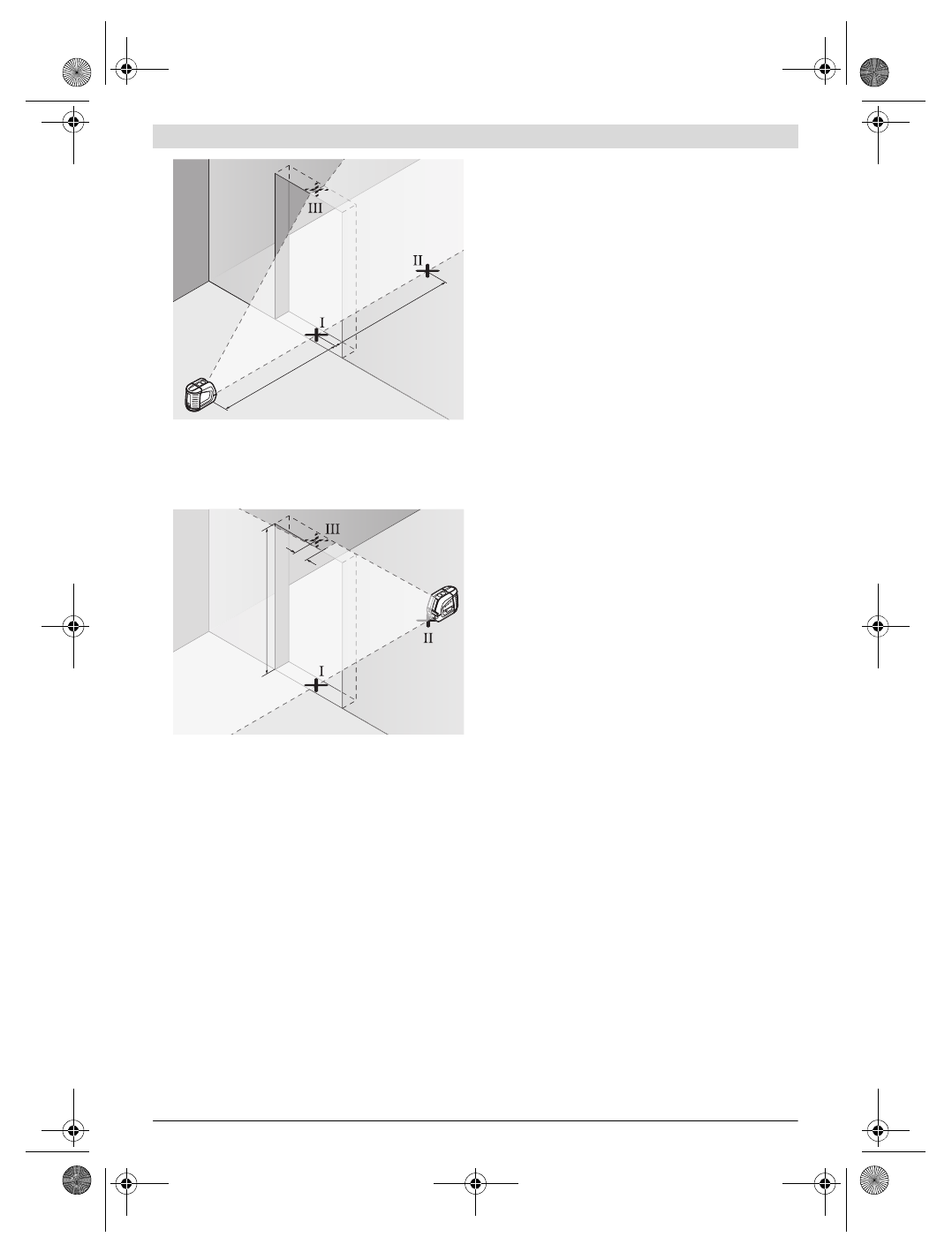

– Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπε-

δο του ανοίγματος της πόρτας (σημείο

I

), κατόπιν σε από-

σταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας
(σημείο

II

) και τέλος στην επάνω ακμή του ανοίγματος της

πόρτας (σημείο

III

).

– Τοποθετήστε το εργαλείο μέτρησης στην άλλη πλευρά του

ανοίγματος της πόρτας, άμεσα πίσω από το σημείο

II

. Αφή-

στε το εργαλείο μέτρησης να χωροσταθμηθεί και ρυθμίστε
την κάθετη γραμμή λέιζερ κατά τέτοιο τρόπο, ώστε το κέ-
ντρο της να περνά ακριβώς μέσα από τα σημεία

I

 και

II

.

– Η  διαφορά

d

 μεταξύ του σημείου

III

 και του κέντρου της

γραμμής λέιζερ στην επάνω ακμή του ανοίγματος της πόρτας
αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης
από τον κάθετο άξονα.

– Μετρήστε το ύψος του ανοίγματος της πόρτας.

Η μέγιστη επιτρεπτή απόκλιση d

max

 υπολογίζετε ως εξής:

d

max

= διπλό ύψος του ανοίγματος της πόρτας x 0,3 mm/m

Παράδειγμα: Μέγιστη απόκλιση
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm,  όταν  το  ύψος  της  πόρ-

τας ανέρχεται σε 2 m. Έτσι, η απόσταση ανάμεσα στα σημάδια
δεν επιτρέπεται να ξεπερνά τα 1,2 mm.

Υποδείξεις εργασίας



Για το σημάδεμα να χρησιμοποιείτε πάντοτε το κέντρο
της γραμμής λέιζερ.

Το πλάτος της γραμμής λέιζερ αλλάζει

ανάλογα με την απόσταση.

Εργασία με το δίσκο ευθυγράμμισης

Με τη βοήθεια του δίσκου ευθυγράμμισης

12

 μπορείτε να ευ-

θυγραμμίσετε το εργαλείο μέτρησης με βάση μια γραμμή ανα-
φοράς ή να προβάλλετε την κάθετη γραμμή λέιζερ υπό γωνία
45 ° ή 90 ° ως προς μια γραμμή αναφοράς.

Τοποθετήστε το γραμμικό δομικό λέιζερ με την υποδοχή τριπό-
δου

6

 επάνω στον πίρο

16

 στο δίσκο ευθυγράμμισης. Εφαρμό-

στε το επάνω στο δίσκο ευθυγράμμισης κατά τέτοιο τρόπο,
ώστε η κάθετη γραμμή λέιζερ να περνά (ανάλογα με την επιθυ-
μητή γωνία) από το κέντρο του βοηθήματος ευθυγράμμισης

13

,

14

 ή

15

.

Ρυθμίστε το δίσκο ευθυγράμμισης

12

 με τη βοήθεια των αντί-

στοιχων βοηθημάτων ευθυγράμμισης

13

,

14

 ή

15

 με την επιθυ-

μητή γραμμή αναφοράς.

Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα)
(βλέπε εικόνες E – F)

Με τη βοήθεια της πλάκας μέτρησης

20

 μπορείτε να μεταφέρε-

τε το σημάδι λέιζερ στο δάπεδο ή το ύψος λέιζερ σ’ έναν τοίχο.

Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη
διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρε-
τε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να ρυθμίσετε το
εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.

Η πλάκα μέτρησης

20

 διαθέτει μια ανακλαστική επίστρωση, η

οποία βελτιώνει την ορατότητα της ακτίνας λέιζερ σε μεγάλες
αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φωτ-
εινότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα
μέτρησης, παράλληλα ως προς την ακτίνα λέιζερ.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

Ένα τρίποδο προσφέρει μια σταθερή, καθ’ ύψος ρυθμιζόμενη
βάση μέτρησης. Θέστε το εργαλείο μέτρησης με την υποδοχή
τριπόδου

6

 στο σπείρωμα 1/4" του τριπόδου και βιδώστε το κα-

λά με τη βίδα στερέωσης του τριπόδου.

Εργασία με δέκτη λέιζερ (ειδικό εξάρτημα)
(βλέπε εικόνα G)

Για την ευκολότερη ανεύρεση των γραμμών λέιζερ υπό δυσμε-
νείς συνθήκες φωτισμού, (φωτεινό περιβάλλον, άμεση ηλιακή
ακτινοβολία) καθώς και σε μεγάλες αποστάσεις να χρησι-
μοποιείτε το δέκτη λέιζερ

21

. Για να μπορέσετε να εργαστείτε

με το δέκτη λέιζερ πρέπει να έχει ενεργοποιηθεί η παλμική λει-
τουργία (βλέπε «Παλμική λειτουργία», σελίδα 77).

Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)

Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλ-
λοντος. Έτσι το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό.



Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν
προστατευτικά γυαλιά.

Τα γυαλιά παρατήρησης λέιζερ χρη-

σιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ
χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.



Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυ-
αλιά ηλίου ή στην οδική κυκλοφορία.

Τα γυαλιά παρα-

τήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώ-
δη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρω-
μάτων.
