 Português |

37

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

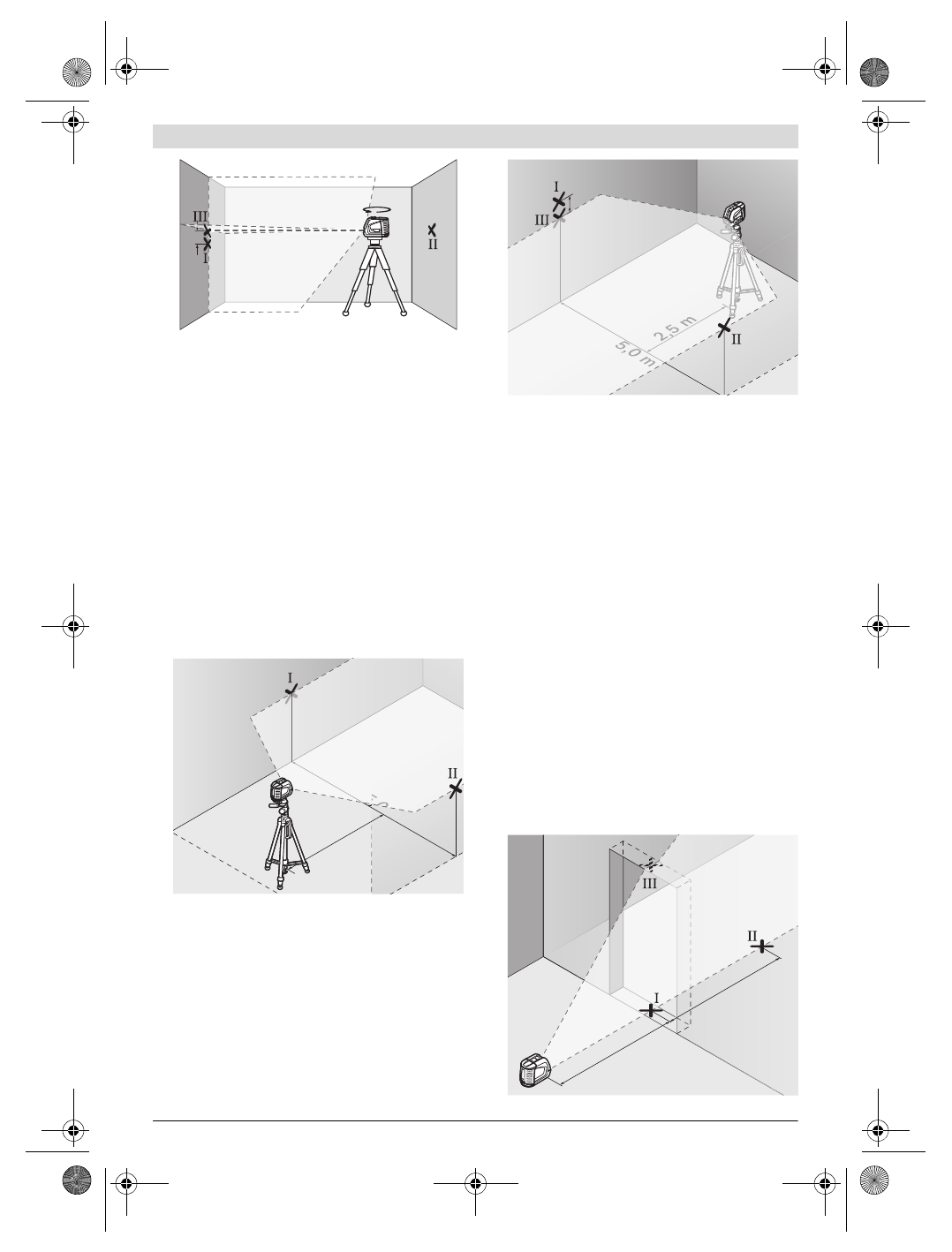

– Rode o instrumento de medição em 180 °, sem alterar a

altura. Direcione-o para a parede A, de forma que a linha
laser vertical passe pelo ponto

I

 já marcado. Deixe o ins-

trumento de medição nivelar e marque o ponto de cruza-
mento das linhas laser na parede A (ponto

III

).

– A diferença

d

 dos dois pontos marcados

I

 e

III

 na parede A

indica o desvio de altura efetivo do instrumento de medição.

O desvio máximo admissível d

max

 é calculado do seguinte modo:

d

max

= distância dupla das paredes x 0,3 mm/m

Exemplo: no caso de uma distância das paredes de 5 m o des-
vio máximo pode ser de d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.

Consequentemente, as marcas podem divergir no máximo
3 mm.

Verificar a precisão de nivelamento da linha horizontal

Para a verificação necessita de uma área livre de aprox.
5 x 5 m.

– Coloque o instrumento de medição sobre uma base fixa e

plana no centro entre as paredes A e B. Deixe o instrumento
de medição nivelar no modo horizontal.

– Marque a uma distância de 2,5 m do instrumento de medi-

ção nas duas paredes o centro da linha laser (ponto

I

 na

parede A e ponto

II

 na parede B).

– Coloque o instrumento de medição rodado em 180 ° a uma

distância de 5 m e deixe-o nivelar.

– Alinhe o instrumento de medição em altura (com a ajuda

do tripé ou, se necessário, através de suportes), de forma
que o centro da linha laser incida precisamente sobre o
ponto marcado anteriormenete

II

 na parede B.

– Marque na parede A o centro da linha laser como ponto

III

(vertical acima ou abaixo do ponto

I

).

– A  diferença

d

 dos dois pontos marcados

I

 e

III

 na parede A

indica o desvio efetivo do instrumento de medição do pla-
no horizontal.

O desvio máximo admissível d

max

 é calculado do seguinte modo:

d

max

= distância dupla das paredes x 0,3 mm/m

Exemplo: no caso de uma distância das paredes de 5 m o des-
vio máximo pode ser de d

max

= 2 x 5 m x 0,3 mm/m = 3 mm.

Consequentemente, as marcas podem divergir no máximo
3 mm.

Verificar a precisão de nivelamento da linha vertical

Para a verificação necessita de uma abertura de porta, em
que exista (em base fixa) no mínimo 2,5 m de espaço de cada
lado da porta.

– Coloque o instrumento de medição a uma distância de

2,5 m da abertura da porta sobre uma base fixa e plana
(não sobre um tripé). Deixe o instrumento de medição ni-
velar no modo de linhas cruzadas, e alinhe as linhas laser
com a abertura da porta.

d

180˚

A

B

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m
