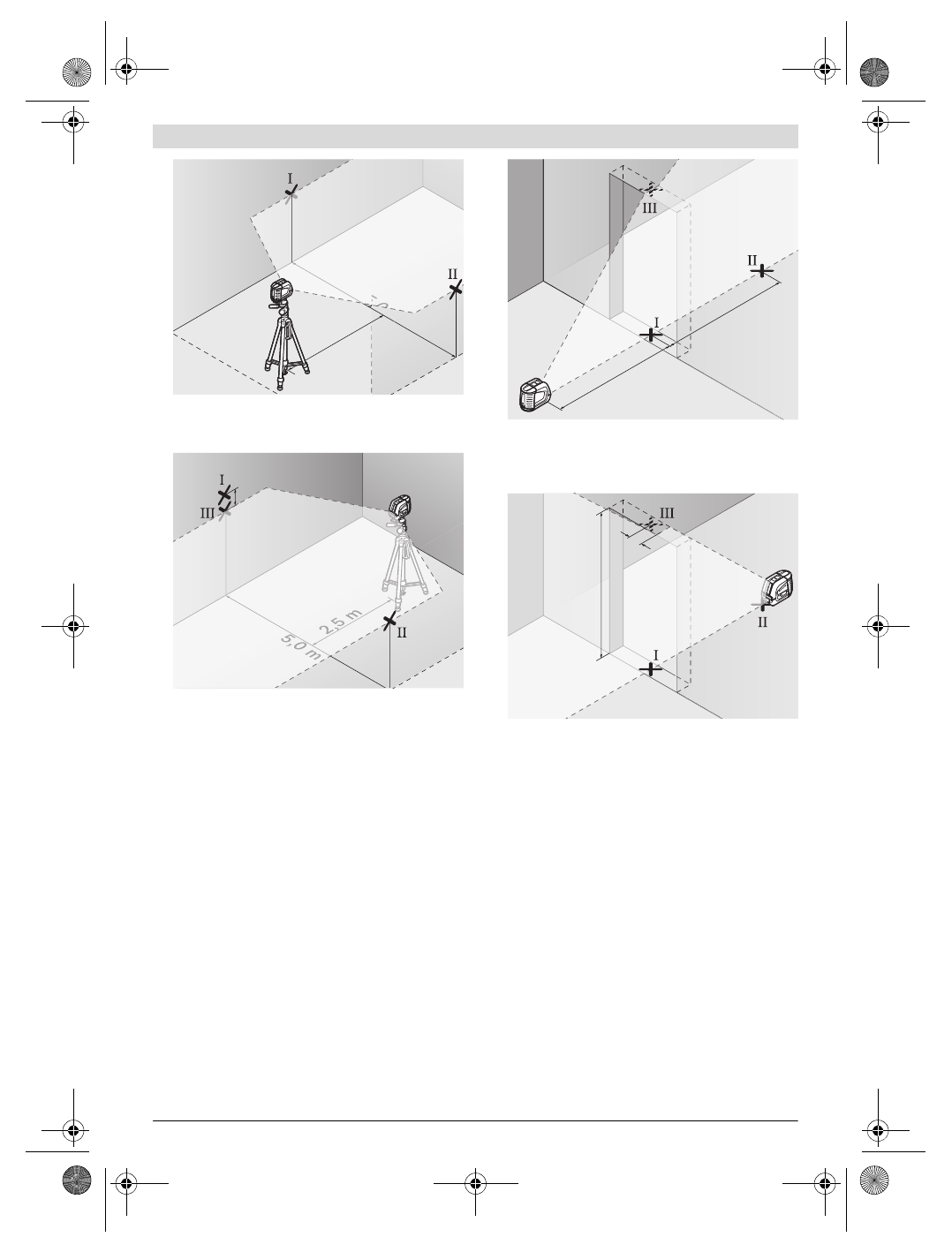

– Өлшеу құралынан 2,5 м қашықтықта екі қабырғада

лазер сызығының орталығын белгілеңіз (А
қабырғасында

I

 нүктесі, В қабырғасында

II

 нүктесі).

– Өлшеу құралын 180 ° бұрап 5 м қашықтықта орнатып

нивелирлеңіз.

– Өлшеу құралының биіктігін (штативтер немесе бар

болса тіреуіш көмегімен) лазер сызығының орталығы В
қабырғасында алдымен белгіленген нүктеге

II

 сәйкес

болатындай бағыттаңыз.

– A қабырғасында лазер сызығының орталығын

III

нүктесі ретінде белгілеңіз (тік немесе

I

 нүктесі

астында).

– А қабырғасындағы

I

 мен

III

 екі белгіленген нүктенің

айырмашылығы

d

 өлшеу құралының дәл көлденең

ауытқуын көрсетеді.

Максималды рұқсат етілген ауытқуды d

макс

 төмендегідей

есептейсіз:
d

макс

= қабырғалардың қос аралығы x 0,3 мм/м

Мысал: қабырғалар аралығы 5 м болса максималды
ауытқу d

макс

= 2 x 5 м x 0,3 мм/м = 3 мм болуы керек.

Осында белгілер аралығының ең ұзыны 3 мм болуы керек.

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде
2,5 м жай болатын есік тесігі керек.

– Өлшеу құралын есік тесігінен 2,5 м қашықтықта бекем

тегіс табанда орналастырыңыз (штативте емес). Өлшеу
құралын айқыш-ұйқыш пайдалануда нивелирлеп лазер
сызықтарын есік тесігіне бағыттаңыз.

– Тік лазер сызығының орталығын есік тесігінің еденінде

(

I

 нүктесі), 5 м қашықтықта есік тесігінің басқа жағында

(

II

 нүктесі) және есік тесігінің жоғарғы шетінде

(

III

нүктесі) белгілеңіз.

– Өлшеу құралын есік тесігінің басқа жағында тікелей

II

нүктесінің астында орнатыңыз. Өлшеу құралын
нивелирлеп тік лазер сызығын орталығы нақты

I

 мен

II

нүктелерінен өтетін етіп бағыттаңыз.

–

III

 нүктесі мен есік тесігінің жоғарғы шетіндегі лазер

сызығының орталығы

d

 айырмашылығы өлшеу

құралының тік сызықтан дәл ауытқуын көрсетеді.

– Есік тесігінің биіктігін өлшеңіз.

Максималды рұқсат етілген ауытқуды d

макс

 төмендегідей

есептейсіз:
d

макс

= есік тесігінің қос биіктігі x 0,3 мм/м

Мысал: есік тесігінің биіктігі 2 м болса максималды ауытқу
d

макс

= 2 x 2 м x 0,3 мм/м = 1,2 мм болуы керек. Осында

белгілер аралығы ең ұзыны 1,2 мм болуы керек.

Пайдалану нұсқаулары



Белгілеу үшін әрдайым тек лазер сызығының
орталығын алыңыз.

Лазер сызығының ені

қашықтықпен өзгереді.

Туралау шайбасымен жұмыс істеу

Туралау шайбасының

12

 көмегімен өлшеу құралын негізгі

сызықтан туралау мүмкін немесе тік лазер сызығын негізгі
сызыққа 45 ° немесе 90 ° бұрышында көрсету мүмкін.

2,5 m

,0 m

5,

5

A

B

d

2,5 m

A

B

2,5 m

2,5 m

2 m

d
