 Українська |

125

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

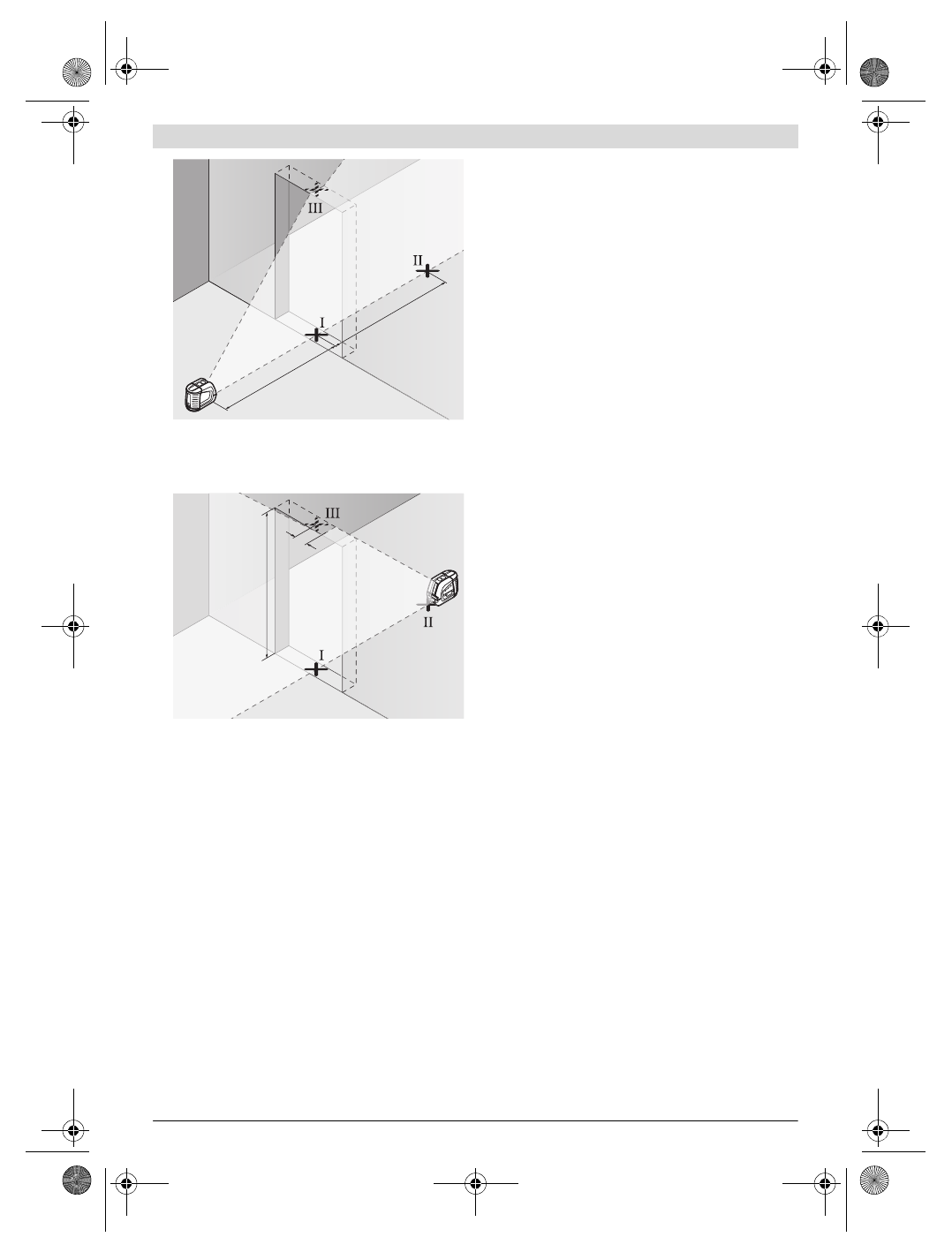

– Позначте середину вертикальної лазерної лінії на

підлозі у дверному прорізі (точка

I

), на відстані 5 м з

іншого боку дверного прорізу (точка

II

), а також з

верхнього краю дверного прорізу (точка

III

).

– Встановіть вимірювальний прилад з іншого боку

дверного прорізу безпосередньо за точкою

II

. Дайте

вимірювальному приладу нівелюватися і спрямуйте
вертикальну лазерну лінію таким чином, щоб її
середина проходила точно через точку

I

 і

II

.

– Відстань

d

 між точкою

III

 і серединою лазерної лінії з

верхнього краю дверного прорізу – це фактичне
відхилення вимірювального приладу від вертикалі.

– Поміряйте висоту дверного прорізу.

Максимальне допустиме відхилення d

max

 розраховується

таким чином:
d

max

= подвійна висота дверного прорізу x 0,3 мм/м

Приклад: При висоті дверного прорізу 2 м максимальне
відхилення не може перебільшувати
d

max

= 2 x 2 м x 0,3 мм/м = 1,2 мм. Таким чином,

максимальна відстань між позначками не може
перебільшувати 1,2 мм.

Вказівки щодо роботи



Для позначення завжди використовуйте середину
лазерної лінії.

Ширина лазерної лінії міняється в

залежності від відстані.

Роботи з щитком для вивірення

За допомогою щитка для вивірення

12

 Ви можете

вирівняти вимірювальний прилад відносно до базової лінії
або отримати вертикальну лазерну лінію, що знаходиться
під кутом 45 ° або 90 ° до базової лінії.

Встановіть вимірювальний прилад гніздом під штатив

6

 на

штифт

16

 на щитку для вивірення. Розташуйте його на

щитку для вивірення так, щоб вертикальна лазерна лінія (в
залежності від необхідного кута) проходила посередині
зазублини

13

,

14

 або

15

.

Вирівняйте щиток для вивірення

12

 відповідними

зазублинами

13

,

14

 або

15

 за необхідною базовою лінією.

Роботи з вимірювальним шаблоном (приладдя)
(див. мал. E

–

F)

За допомогою вимірювального шаблона

20

 Ви можете

переносити лазерну позначку на підлогу або висоту
лазера на стіну.

Користуючись нулем і шкалою, Ви можете вимірювати
відстань до бажаної висоти і переносити її в інше місце.
Завдяки цьому не треба точно настроювати
вимірювальний прилад на висоту, що переноситься.

Вимірювальний шаблон

20

 має дзеркальне покриття, що

покращує видимість лазерного променя на великій
відстані і при сильному сонці. Більша яскравість помітна
лише тоді, коли Ви дивитеся на вимірювальний шаблон
паралельно до лазерного променя.

Робота зі штативом (приладдя)

Штатив забезпечує стабільну підставку для вимірювання,
висоту якої можна регулювати. Поставте вимірювальний
прилад гніздом під штатив

6

 на різьбу 1/4" штатива і

затисніть його фіксуючим гвинтом штатива.

Робота з лазерним приймачем (приладдя)
(див. мал. G)

За несприятливих умов (світле середовище, пряме
сонячне світло) та на великих відстанях, щоб легше було
знайти лазерні лінії, користуйтесь лазерним приймачем

21

. При роботах з лазерним приймачем увімкніть

імпульсну функцію (див. «Імпульсна функція», стор. 122).

Окуляри для роботи з лазером (приладдя)

Окуляри для роботи з лазером відфільтровують світло
зовнішнього середовища. Завдяки цьому червоне світло
лазера здається для очей світлішим.



Не використовуйте окуляри для роботи з лазером в
якості захисних окулярів.

Окуляри для роботи з

лазером призначені для кращого розпізнавання
лазерного променя, але вони не захищають від
лазерного проміння.



Не використовуйте окуляри для роботи з лазером
для захисту від сонця і за кермом.

Окуляри для

роботи з лазером не захищають повністю від УФ-
проміння і погіршують розпізнавання кольорів.

2,5 m

2,5 m

2 m

d
