 Bahasa Indonesia |

217

Bosch Power Tools

1 609 92A 0KJ | (6.5.14)

Ketidak tepatan maksimal yang diizinkan d

max

 dihitungkan

sebagai berikut:
d

max

= dua kali jarak antara dinding-dinding x 0,3 mm/m

Contoh: Jika jarak antara dinding-dinding 5 m, ketidak
tepatan maksimal yang diizinkan
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Ini berarti jarak antara

titik-titik yang ditandakan maksimal boleh sebesar 3 mm.

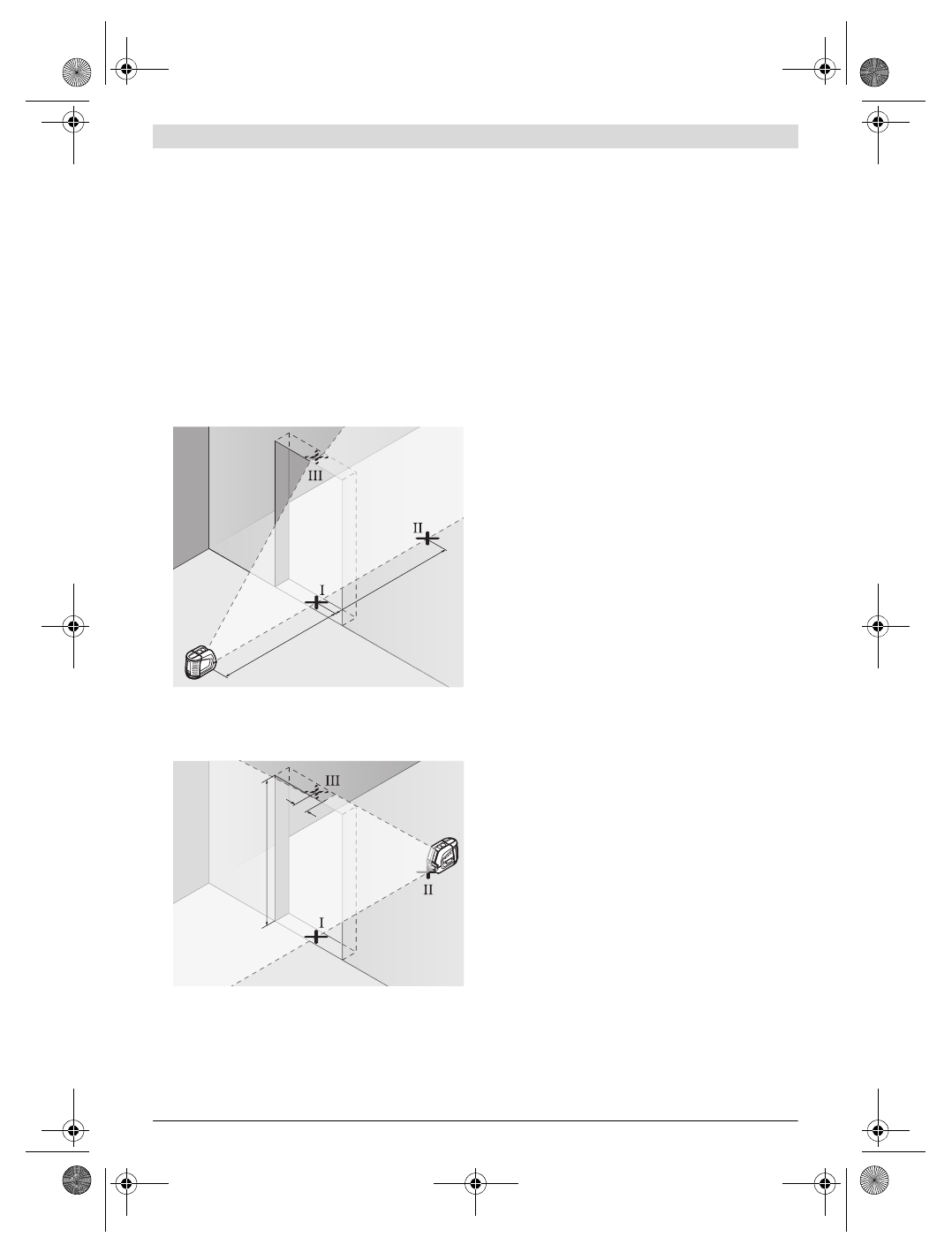

Memeriksa ketelitian pengukuran garis tegak lurus

Untuk melakukan pemeriksaan ini, dibutuhkan lubang tempat
pintu di dinding yang terbuka, dan pada setiap sisi dari pintu
(pada alas yang keras) paling sedikit harus ada jarak 2,5 m.

– Pasangkan alat pengukur pada jarak 2,5 m dari lubang

pintu pada alas yang keras dan rata (tidak pada satu
tripod). Biarkan alat pengukur melakukan penyetelan
otomatis pada penggunaan garis silang dan bidikkan garis-
garis laser pada lubang pintu.

– Buatkan tanda pada tengah-tengah dari garis laser tegak

lurus di lantai di lubang pintu (titik

I

), pada jarak 5 m di sisi

lainnya dari lubang pintu (titik

II

) serta pada pinggiran atas

dari lubang pintu (titik

III

).

– Pasangkan alat pengukur pada sisi lainnya dari lubang

pintu yang kosong persis di belakang titik

II

. Biarkan alat

pengukur melakukan penyetelan otomatis dan bidikkan
garis laser tegak lurus sedemikian, sehingga tengah-
tengahnya persis melalui titik-titik

I

 dan

II

.

– Selisih

d

 di antara titik

III

 dan tengah-tengah dari garis

laser pada pinggiran atas dari lubang pintu adalah ketidak

tepatan yang sebenarnya dari alat pengukur terhadap garis
tegak lurus.

– Ukurkan ketinggian dari lubang pintu.

Ketidak tepatan maksimal yang diizinkan d

max

 dihitungkan

sebagai berikut:
d

max

= dua kali ketinggian lubang pintu x 0,3 mm/m

Contoh: pada ketinggian lubang pintu sebesar 2 m ketidak
tepatan maksimal
d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm. Ini berarti jarak antara

tanda-tanda maksimal boleh sebesar 1,2 mm.

Petunjuk-petunjuk untuk pemakaian



Berilah tanda hanya pada tengah-tengah dari garis
laser.

Kelebaran garis laser berubah sesuai dengan

perubahan jarak.

Bekerja dengan piringan pedoman

Dengan menggunakan piringan pedoman

12

 Anda bisa

mencocokkan alat pengukur pada satu garis patokan atau
menunjukkan garis laser tegak lurus dalam sudut 45 ° atau 90 °
terhadap satu garis patokan.

Pasangkan alat pengukur dengan ulir untuk tripod

6

 pada pin

16

 di piringan pedoman. Tempatkan alat pengukur

sedemikian pada piringan pedoman, sehingga garis laser
tegak lurus (tergantung dari sudut yang dikehendaki)
melampaui tengah-tengah dari pedoman

13

,

14

 atau

15

.

Cocokkan kedudukan piringan pedoman

12

 dengan bantuan

pedoman-pedoman

13

,

14

 atau

15

 yang bersangkutan pada

garis patokan yang dikehendaki.

Bekerja dengan pelat ukur (aksesori)
(lihat gambar-gambar E – F)

Dengan bantuan pelat ukur

20

 Anda bisa memindahkan

tanda-tanda laser pada lantai atau ketinggian laser pada
dinding.

Dengan medan nol dan skala Anda bisa mengukurkan selisih
terhadap ketinggian yang dikehendaki dan memindahkannya
ke tempat lain. Dengan demikian Anda tidak harus
menyetelkan ketinggian yang dipindahkan secara seksama
pada alat pengukur.

Pelat ukur

20

 dilapisi dengan lapisan yang memantulkan,

yang membuat sinar laser pada jarak yang jauh atau jika
matahari bersinar terang terlihat lebih jelas. Kecerahan ini
hanya terlihat, jika Anda melihat pada pelat ukur sejajar
dengan sinar laser.

Mengukur dengan tripod (aksesori)

Satu tripod bisa menjadi alas untuk mengukur yang stabil dan
ketinggiannya bisa dirubah. Pasangkan alat pengukur dengan
ulir untuk tripod

6

 pada uliran 1/4" dari tripod dan

kencangkannya dengan baut pengunci dari tripod.

Bekerja dengan alat penerima laser (aksesori)
(lihat gambar G)

Jika keadaan cahaya tidak menguntungkan (keadaan
sekeliling cerah, sinar matahari langsung) dan jika jarak
pengukuran jauh, gunakanlah alat penerima laser

21

 untuk

membantu menemukan garis-garis laser. Jika Anda bekerja
dengan alat penerima laser, hidupkan fungsi pulsa (lihat
„Fungsi pulsa“, halaman 215).

2,5 m

2,5 m

2 m

d
