di misurazione. Inoltre cercare possibilmente di mettere lo
strumento di misura al centro del luogo di lavoro.

Oltre ad effetti esterni vi possono essere anche influenze lega-
te allo strumento (come p. es. cadute violente oppure urti)
che possono comportare divergenze. Per questo motivo, prima
di iniziare a lavorare, controllare ogni volta il livello di precisione
dello strumento di misura.

Controllare rispettivamente prima la precisione delle altezze
e la precisione di livellamento del raggio lineare orizzontale e
poi la precisione di livellamento del raggio lineare verticale.

Qualora durante uno dei controlli lo strumento di misura do-
vesse superare le differenze massime, farlo riparare da un
servizio di assistenza clienti Bosch.

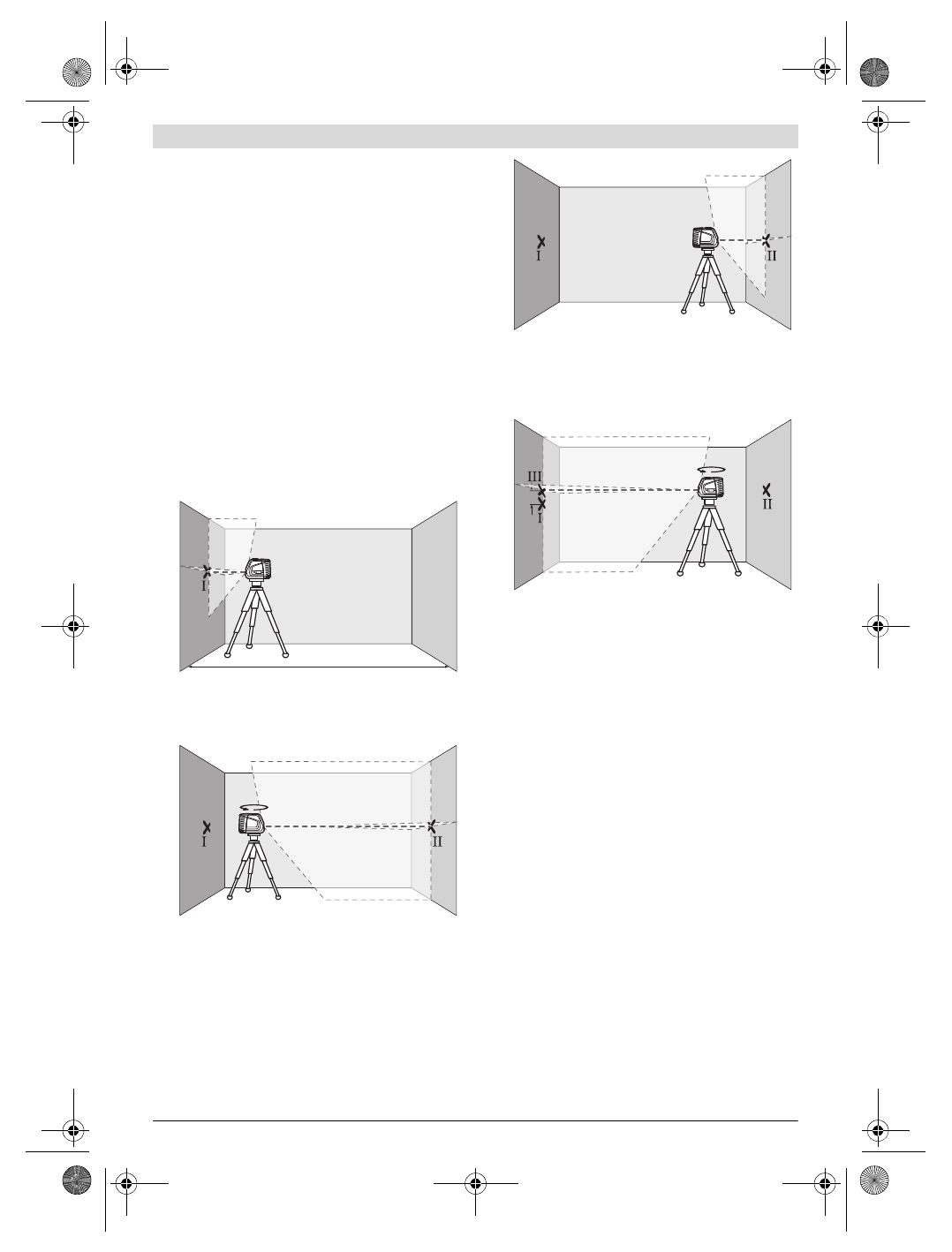

Controllo della precisione in altezza della linea orizzontale

Per questo controllo è necessario un tratto di misura libero di
5 m su una base fissa tra due pareti A e B.

– Montare lo strumento di misura nelle vicinanze della parete

A su un treppiede oppure posarlo su una base stabile e pia-
na. Accendere lo strumento di misura. Selezionare il modo
operativo squadro con autolivellamento.

– Dirigere il raggio laser sulla vicina parete A ed eseguire

l’operazione di livellamento dello strumento di misura.
Marcare il centro del punto in cui i raggi laser si incrociano
sulla parete (punto

I

).

– Ruotare lo strumento di misura di 180 °, eseguire l’opera-

zione di livellamento e marcare il punto d’incrocio dei raggi
laser sulla parete contrapposta B (punto

II

).

– Installare lo strumento di misura  –  senza girarlo  –  vicino

alla parete B, accenderlo e lasciare che esegua l’operazione
di livellamento.

– Regolare lo strumento di misura in altezza in modo tale

(mediante treppiede oppure se necessario utilizzando
appositi supporti) che il punto d’incrocio delle linee laser
arrivi precisamente sul punto

II

 precedentemente marcato

sulla parete B.

– Ruotare lo strumento di misura di 180 ° senza modificare

l’altezza. Dirigerlo sulla parete A in modo che la linea laser
verticale scorra sul punto

I

 precedentemente marcato.

Sottoporre lo strumento di misura ad un’operazione di
livellamento e marcare il punto d’incrocio delle linee laser
sulla parete A (punto

III

).

– Dalla differenza

d

 dei due punti marcati

I

 e

III

 sulla parete

A risulta l’effettiva deviazione in altezza dello strumento di
misura.

Il calcolo della deviazione massima ammessa d

max

 si effettua

come segue:
d

max

= doppia distanza delle pareti x 0,3 mm/m

Esempio di calcolo: In caso di distanza di 5 m delle pareti la
deviazione massima può essere
d

max

= 2 x 5 m x 0,3 mm/m = 3 mm. Quindi, le marcature

possono avere una distanza reciproca massima di 3 mm.

Controllo della precisione di livellamento della linea
orizzontale

Per il controllo è richiesta una superficie libera di ca. 5 x 5 m.

– Posare lo strumento di misura su una base compatta e pia-

na in posizione centrale tra le pareti A e B. Sottoporre lo
strumento di misura ad operazione di livellamento nel mo-
do operativo orizzontale.

A

B

5 m

A

B

180˚

A

B

d

180˚

A

B
